申请日2009.10.29
公开(公告)日2011.01.05
IPC分类号C02F11/12
摘要
本实用新型提出的用于污泥脱水的环片式自清洗螺旋压榨污泥脱水机，包括环片式螺旋压榨装置、凝集箱、清洗水箱、电控箱、底座，所述环片式螺旋压榨装置包括螺旋轴、动环、定环、间隔套、支撑板、进水口、出泥口、清洗装置。动环和定环依次间隔套在螺旋轴上，组成过滤腔。所有定环跟间隔套通过外贯串轴跟支撑板固定在一起，支撑板固定在底座上。所有动环通过内贯串轴跟螺旋轴固定在一起，动环的厚度小于间隔套的厚度，这样在动环跟定环之间形成一个细微的过滤间隙，动环、定环以及间隔套围绕螺旋轴共同组成一个过滤腔。本实用新型提出的环片式自清洗螺旋压榨污泥脱水机，动环与螺旋轴固定在一起，跟随螺旋轴一起转动，对过滤缝隙起到自清洗得作用。本实用新型提出的环片式自清洗螺旋压榨污泥脱水机动环与螺旋轴不发生相对运动，跟叠片式螺旋过滤设备相比，磨损小，使用寿命长。
翻译权利要求书
1.一种用于污泥脱水的环片式自清洗螺旋压榨污泥脱水机，包括环片式螺旋压榨装置、凝集箱、清洗水箱、电控箱、底座，所述环片式螺旋压榨装置包括螺旋轴、动环、定环、间隔套、支撑板、进水口、出泥口、清洗装置，螺旋轴与水平面成15度夹角安装在设备的底座上，动环和定环依次间隔套在螺旋轴上，组成过滤腔，其特征是所有定环和间隔套通过外贯串轴与支撑板固定在一起，支撑板固定在底座上，所有动环通过内贯串轴跟螺旋轴固定在一起，动环的厚度小于间隔套的厚度，这样在动环跟定环之间形成一个细微的过滤间隙，动环、定环以及间隔套围绕螺旋轴共同组成一个过滤腔，在出泥口处安装一个背压板。
2.根据权利要求1所述的环片式自清洗螺旋压榨污泥脱水机，其特征是螺旋轴上的螺旋叶片按间距大小分为两部分，前部浓缩段间距比后部脱水段间距大。
3.根据权利要求1所述的环片式自清洗螺旋压榨污泥脱水机，其特征是螺旋轴叶片上钻有若干个孔，在轴端方向上看，所有孔以轴线为中心，沿圆周均匀分布。
4.根据权利要求1所述的环片式自清洗螺旋压榨污泥脱水机，其特征是动环在偏心圆上钻若干孔，使每个环依次旋转一定角度，螺旋的套在螺旋轴上，并且动环上的孔与螺旋轴上的孔同心，以使贯串轴可以穿过。
5.根据权利要求1所述的环片式自清洗螺旋压榨污泥脱水机，其特征是凝集箱与环片式螺旋压榨装置固定在同一底座上，凝集箱上开有进水口，进药口，出水口，凝集箱上部安装有絮凝搅拌机。
6.根据权利要求1所述的环片式自清洗螺旋压榨污泥脱水机，其特征是清洗水箱上开有进水孔，出水孔，进水由浮球阀控制，出水孔通过Y型过滤器与清洗水泵相连。
说明书
环片式自清洗螺旋压榨污泥脱水机
技术领域
本实用新型涉及一种污泥与污水固液分离的装置，尤其是涉及一种环片式自清洗螺旋压榨污泥脱水机，该环片式自清洗螺旋压榨污泥脱水机适用于污水处理中的污泥脱水。
背景技术
污水处理是环保行业的重要一部分，污泥脱水又是污水处理中的重要环节，目前现有的用于污泥脱水处理的装置有离心式、板框式、带式过滤机。而离心机转速高、能耗大，板框式压滤机处理量小、操作繁琐、滤布易破损，带式过滤机占地面积大、运行不稳定、冲洗水量多。这些过滤装置都或多或少的存在着不足，因此，又出现一种叠片式螺旋过滤机。该叠片式螺旋过滤机由螺旋轴及套在螺旋轴外的定环和动环组成，定环的内径大于螺旋轴叶片的外径，动环的内径略小于螺旋轴叶片的外径，通过螺旋轴的转动而不断地对动环有个推动，使动环做径向游动，从而起到自清洗的作用。然而，由于动环是在自由状态下与螺旋轴的叶片接触，接触部分只是很短的一条线，这就使得螺旋轴叶片与动环的摩擦损耗很大，从而大大降低了动环的使用寿命。
发明内容
本实用新型的目的是要提出一种新型的环片式自清洗螺旋压榨污泥脱水机，对已有的叠片式螺旋过滤设备结构进行改进，以使得环片式自清洗螺旋压榨污泥脱水机结构更加合理，功能更全，使用寿命更长。

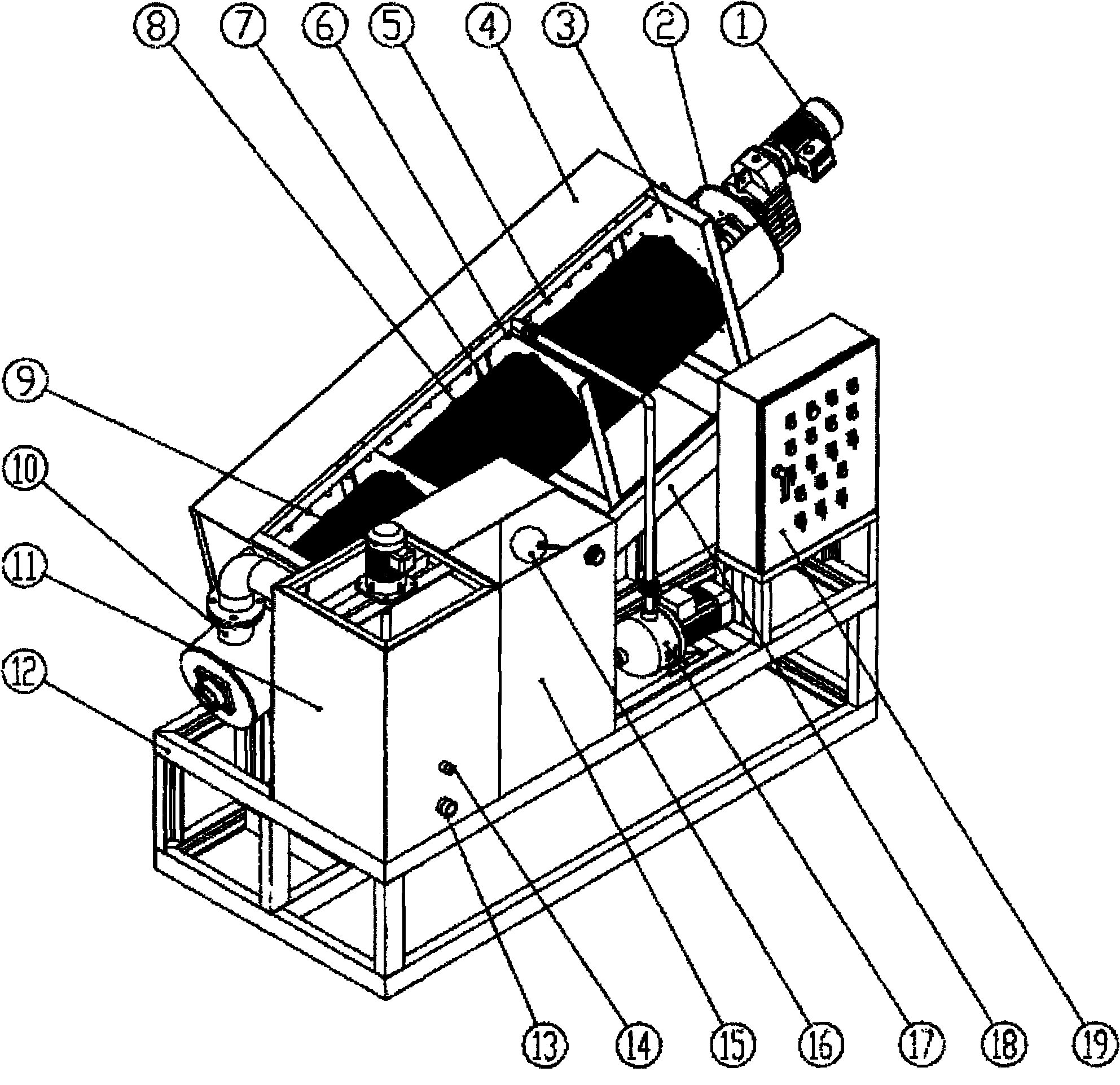

本实用新型提出的用于污泥脱水的环片式自清洗螺旋压榨污泥脱水机，包括环片式螺旋压榨装置、凝集箱、清洗水箱、电控箱、底座，所述环片式螺旋压榨装置包括螺旋轴、动环、定环、间隔套、支撑板、进水口、出泥口、清洗装置。螺旋轴与水平面成15度夹角安装在设备的底座上。动环和定环依次间隔套在螺旋轴上，组成过滤腔。所有定环跟间隔套通过外贯串轴跟支撑板固定在一起，支撑板固定在底座上。所有动环通过内贯串轴跟螺旋轴固定在一起，动环的厚度小于间隔套的厚度，这样在动环跟定环之间形成一个细微的过滤间隙，动环、定环以及间隔套围绕螺旋轴共同组成一个过滤腔。在出泥口处安装一个背压板。
上述螺旋轴上的螺旋叶片按间距大小分为两部分，前部浓缩段间距比后部脱水段间距大。
上述螺旋轴叶片上钻有若干个孔，在轴端方向上看，所有孔以轴线为中心，沿圆周均匀分布。
上述动环在偏心圆上钻若干孔，使每个环依次旋转一定角度，螺旋的套在螺旋轴上，并且动环上的孔与螺旋轴上的孔同心，以使贯串轴可以穿过。
上述凝集箱与环片式螺旋压榨装置固定在同一底座上，凝集箱上开有进水口，进药口，出水口。凝集箱上部安装有絮凝搅拌机。
上述清洗水箱上开有进水孔，出水孔，进水由浮球阀控制。出水孔通过Y型过滤器与清洗水泵相连。
本实用新型提出的环片式自清洗螺旋压榨污泥脱水机，优点是，动环与螺旋轴固定在一起，跟随螺旋轴一起转动，对过滤缝隙起到自清洗得作用。现有叠片式螺旋过滤设备，动环与螺旋轴分离，靠线接触使螺旋轴对动环进行驱动，磨损消耗大，寿命短。本实用新型提出的环片式自清洗螺旋压榨污泥脱水机动环与螺旋轴不发生相对运动，跟叠片式螺旋过滤设备相比，磨损小，使用寿命长，且增加污泥凝集箱，使设备功能更加完整。上述清洗装置，通过清洗水泵对环片式螺旋压榨装置，增大冲洗压力，使冲洗更加干净
