申请日2009.10.29
公开(公告)日2010.08.25
IPC分类号B01D21/30; B01D21/24
摘要
本实用新型涉及一种污泥自动排放装置，包括刮泥机(3)、沉淀池体(4)、排泥泵(6)、可编程控制器(1)和扭矩传感器(2);使用可编程控制器(1)和扭矩传感器(2)，以及标定浓度取样管(5)，利用污泥浓度与刮泥机扭矩的大小的关系来决定刮泥机的开停时刻，利用刮泥阻力扭矩反应出可靠的污泥浓度值，然后利用可编程控制器(1)控制排泥的时刻，能准确控制排出污泥的浓度，节约动力。
翻译权利要求书
1.一种污泥自动排放装置，包括刮泥机(3)、沉淀池体(4)、排泥泵(6)，可编程控制器(1)和扭矩传感器(2);其特征是：在沉淀池体(4)上装有刮泥机(3)，刮泥机包括驱动装置(31)和刮臂(32)，驱动装置(31)装在沉淀池体(4)的顶部，经主轴(33)与刮臂32相连，伸入到与其形状相适应的沉淀池体(4)的底部，扭矩传感器(2)装在主轴上，扭矩传感器(2)的信号输出端与可编程控制器(1)的信号输入端相连，可编程控制器(1)的信号输出端与排泥泵(6)的控制端相连;排泥泵(6)的进口与沉淀池体(4)的底部的圆锥部分相通连。
2.根据权利要求1所述的污泥自动排放装置，其特征是：还包括标定浓度取样管(5)，标定浓度取样管(5)的一端与沉淀池体(4)底部的圆锥部分相通连，另一端与排泥泵(6)相连。
3.根根据权利要求1所述的污泥自动排放装置，其特征是：所述刮臂(32)为圆锥形。
4.据权利要求1-3之一所述的污泥自动排放装置，其特征是：所述可编程控制器(1)的型号为西门子生产的S7-300PLC。
5.根据权利要求1-3之一所述的污泥自动排放装置，其特征是：所述扭矩传感器(2)的型号为北京中瑞能仪表技术有限公司生产的ZRN506。
说明书
一种污泥自动排放装置
技术领域
本实用新型涉及一种污水处理装置，特别是一种污泥自动排放装置。
背景技术
如何控制好排泥，在污水处理工艺中是非常重要的，控制不当就严重会影响到沉淀池的处理效果并影响稳定运行。目前，绝大部分污水处理厂都是依据经验定时定点开闭排泥泵来操作。这种操作方法不仅不能及时对泥量的变化作出反应，而且可能会浪费电能。
实用新型内容
本实用新型的目的是提供一种自动排泥装置，本实用新型是在现有的污水处理沉淀池上加以改进，使用可编程控制器和扭矩传感器，以及标定浓度取样管，利用污泥浓度与刮泥机扭矩的大小的关系来决定刮泥机的开停时刻，利用刮泥阻力扭矩反应出可靠的污泥浓度值，然后利用可编程控制器PLC控制排泥的时刻，能准确控制排出污泥的浓度，节约动力。

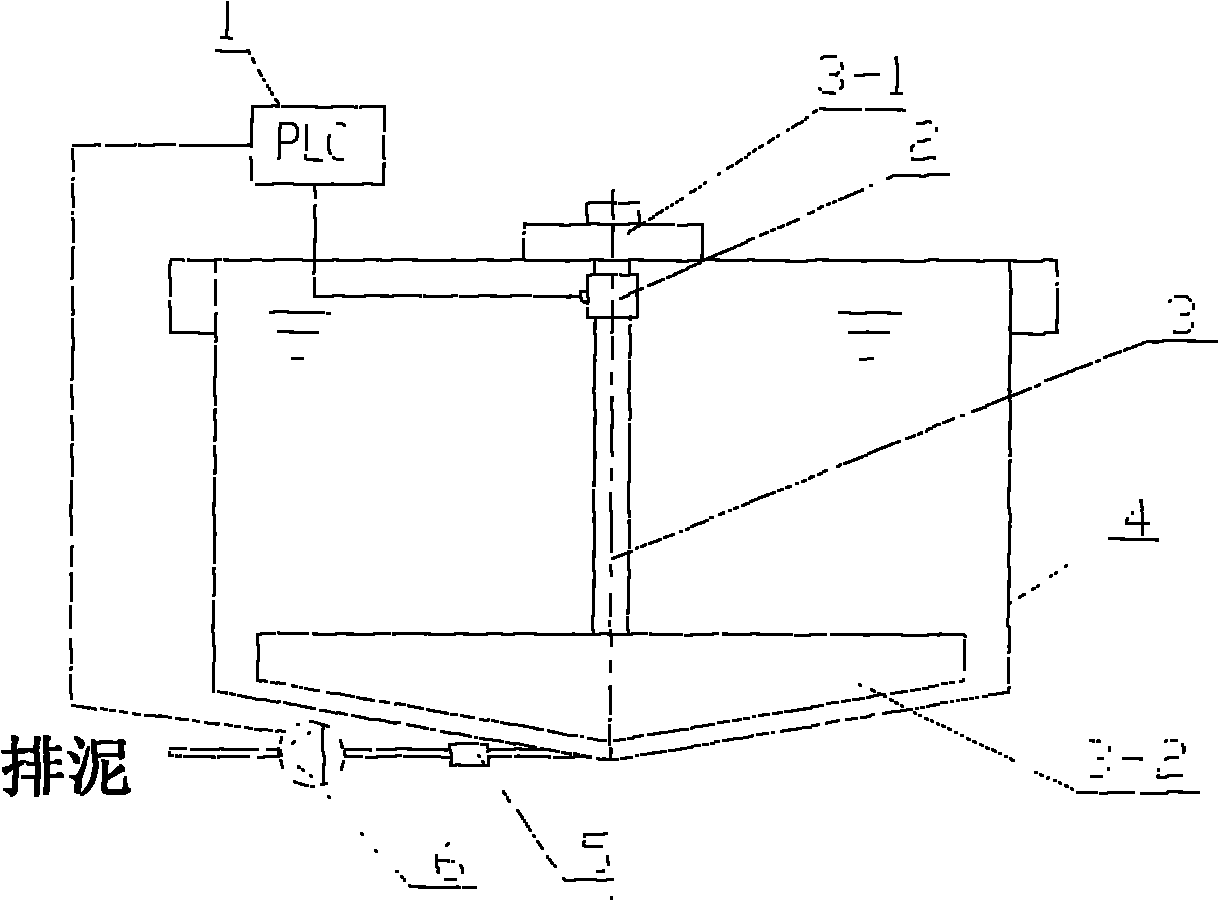

自动排泥装置包括刮泥机、沉淀池体、排泥泵，可编程控制器和扭矩传感器。在沉淀池体上装有刮泥机，刮泥机包括驱动装置和刮臂，驱动装置装在沉淀池体的顶部，经主轴与刮臂相连，刮臂伸入到与其形状相适应的沉淀池体的底部，扭矩传感器装在主轴上，扭矩传感器的信号输出端与可编程控制器的信号输入端相连，可编程控制器的信号输出端与排泥泵的控制端相连;排泥泵的进口与沉淀池体的底部的圆锥部分相通连。
污泥自动排放装置还包括标定浓度取样管，标定浓度取样管的一端与沉淀池体底部的圆锥部分相通连，另一端与排泥泵相通连。
综上所述，本实用新型能提高沉淀池的处理效果，使排泥装置的可靠性和自动化程度显著提高，能实现自动化排泥和安全稳定运行。本实用新型适合于各种带有中心传动刮泥机的污水沉淀池，用于污水处理。
