申请日2009.10.29
公开(公告)日2010.08.25
IPC分类号C02F1/02
摘要
本实用新型实施例公开了一种生化污水灭活装置,包括:收集罐,用于收集污水;与收集罐相连的输送泵,用于将收集罐内的污水送至加热器;与输送泵相连的设置有蒸汽阀的加热器,用于将所述输送泵送入的污水通过蒸汽加热到至少121℃进行高温灭活;与所述加热器相连的,具有蒸汽阀的灭活罐;与上述收集罐、输送泵、加热器、灭活罐相连的控制单元,用于当收集罐内的污水达到预设高位时,控制启动所述输送泵,当收集罐内的污水液位降到低位时,控制停止所述输送泵,并控制加热器、灭活罐对污水进行高温灭活。本实用新型公开的生化污水灭活装置采用高温蒸汽对污水进行灭活,降低了成本,灭活效果好。
翻译权利要求书
1.一种生化污水灭活装置,其特征在于,包括:
收集罐,用于收集污水;
与收集罐相连的输送泵,用于将收集罐内的污水送至加热器;
与输送泵相连的设置有蒸汽阀的加热器,用于将所述输送泵送入的污水通过蒸汽加热到至少121℃进行高温灭活;
与所述加热器相连的,具有蒸汽阀的灭活罐;
与上述收集罐、输送泵、加热器、灭活罐相连的控制单元,用于当收集罐内的污水达到预设高位时,控制启动所述输送泵,当收集罐内的污水液位降到低位时,控制停止所述输送泵,并控制加热器、灭活罐对污水进行高温灭活。
2.根据权利要求1所述的灭活装置,其特征在于,所述装置还包括,与灭活罐出口阀相连的污水冷却单元,所述污水冷却单元在所述控制单元控制下将灭活后的污水冷却。
3.根据权利要求2所述的灭活装置,其特征在于,所述装置还包括与所述收集罐排气阀和所述灭活罐排气阀相连通的尾气处理单元。
4.根据权利要求3所述的灭活装置,其特征在于,所述装置还包括连接于收集罐和污水加热单元间的与控制单元相连的清洗单元。
5.根据权利要求4所述的灭活装置,其特征在于,所述灭活罐上设置有安全阀。
6.根据权利要求5所述的灭活装置,其特征在于,所述自吸泵与污水加热单元间设置有流量计。
7.根据权利要求6所述的灭活装置,其特征在于,还包括用于对装置内各单元的温度、压力、液位的超限及故障进行报警的报警单元。
说明书
一种生化污水灭活装置
技术领域
本实用新型涉生物制药领域,特别涉及一种生化污水灭活装置。
背景技术
生物制药行业里,由于在生物实验、细胞培养过程中会产生一些活体微生物,因此对于生化污水必须经过处理才可以排入生化池。目前的生化污水主要是采用化学处理的方法,酸、碱、杀菌剂等进行灭活。但这些灭活方法处理比较复杂,成本也较高,并且难以达到100%的杀灭效果。
实用新型内容
有鉴于此,本实用新型提供一种生化污水灭活装置,已解决现有技术中的灭活方法处理复杂,成本较高的问题。具体方案如下:

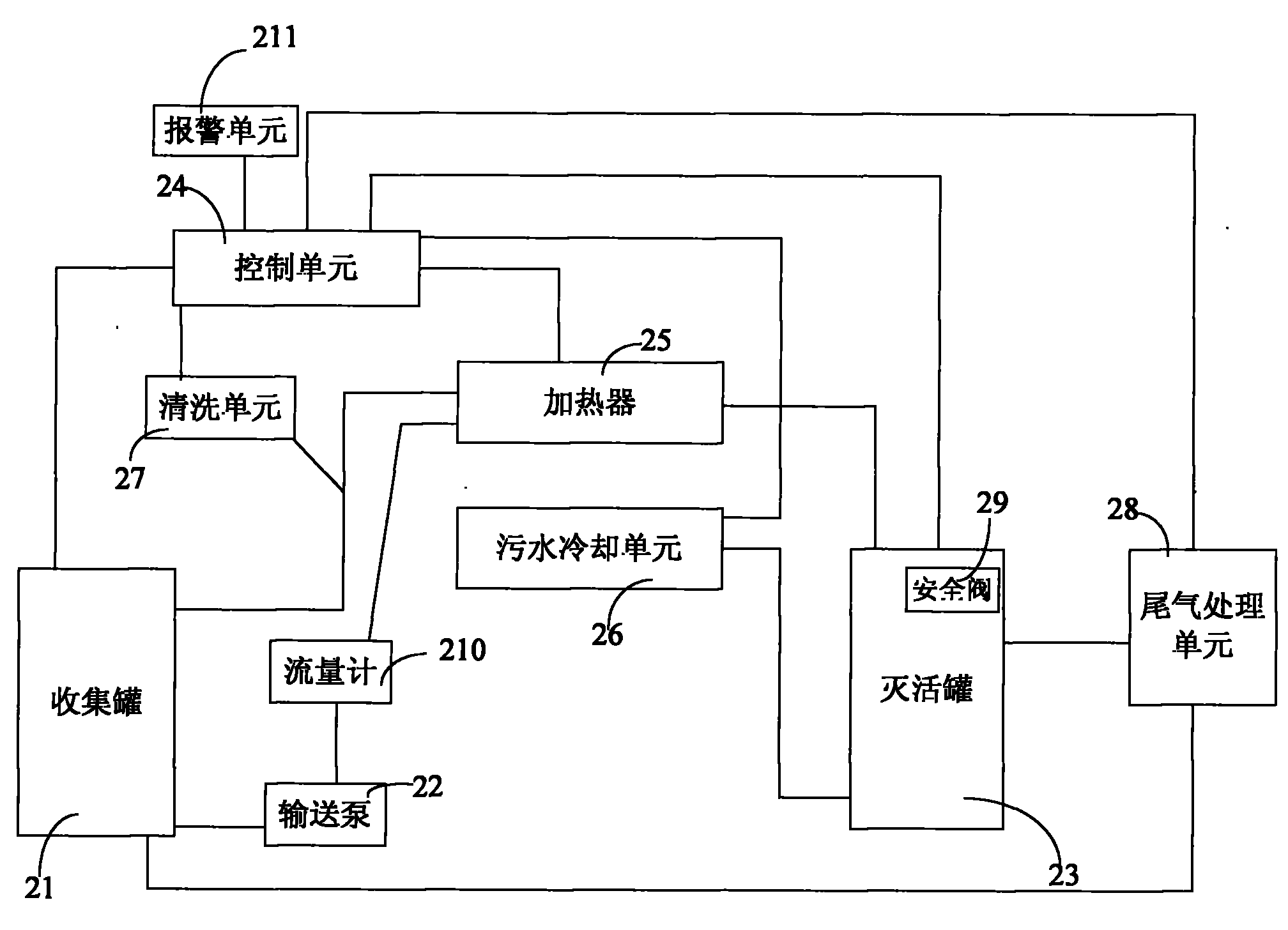

一种生化污水灭活装置,包括:收集罐,用于收集污水;与收集罐相连的输送泵,用于将收集罐内的污水送至加热器;与输送泵相连的设置有蒸汽阀的加热器,用于将所述输送泵送入的污水通过蒸汽加热到至少121℃进行高温灭活;与所述加热器相连的,具有蒸汽阀的灭活罐;与上述收集罐、输送泵、加热器、灭活罐相连的控制单元,用于当收集罐内的污水达到预设高位时,控制启动所述输送泵,当收集罐内的污水液位降到低位时,控制停止所述输送泵,并控制加热器、灭活罐对污水进行高温灭活。
优选的,所述装置还包括,与灭活罐出口阀相连的污水冷却单元,所述污水冷却单元在所述控制单元控制下将灭活后的污水冷却。
优选的,所述装置还包括与所述收集罐排气阀和所述灭活罐排气阀相连通的尾气处理单元。
优选的,所述装置还包括连接于收集罐和污水加热单元间的与控制单元相连的清洗单元。
优选的,所述灭活罐上设置有安全阀。
优选的,所述自吸泵与污水加热单元间设置有流量计。
优选的,还包括用于对装置内各单元的温度、压力、液位的超限及故障进行报警的报警单元。
从上述的技术方案可以看出,本实用新型公开的生化污水灭活装置采用高温蒸汽对污水进行灭活,降低了成本,灭活效果好。
