申请日2012.05.18
公开(公告)日2013.01.30
IPC分类号C02F9/14
摘要
本实用新型涉及一种污水处理装置，具体涉及一种一体化的医用污水处理器。处理器内分设水处理装置和电控装置。水处理装置包括进水口、过滤层、生化降解层、加药装置。电控装置包括电箱、电磁阀、排水管道、溢水排放管道。水处理装置的过滤层内设有格栅栏(粗滤层)和PP棉(细滤层)，生化降解层内设有活性炭和陶瓷环。污水进口位于装置顶部，污水通过过滤层过滤和生化降解层降解后，达到排放要求的水，在电控装置的预设控制下，定时排放。
权利要求书
1.一体化医用污水处理器，其特征在于：内部分设水处理装置和电控装置;水处理装置包括过滤层、生化降解层、加药装置;所述过滤层内设有格栅栏粗滤层和PP棉细滤层;所述生化降解层内设有活性炭和陶瓷环;电控装置内设电箱、电磁阀、排水管道和溢水排放管道。
2.如权利要求1所述的一体化医用污水处理器，其特征在于：污水进口位于处理器的水处理装置顶部，污水过滤后污水出口位于自然沉淀层上部的电控装置内。
3.如权利要求1所述的专业一体化医用污水处理器，其特征在于：所述电磁阀位于排水管道中;所述排水管道在水处理装置的自然沉淀层的上部与水处理装置连接。
4.如权利要求1所述的一体化医用污水处理器，其特征在于：所述溢水排放管道一端在水处理装置的生化降解层下部与水处理装置连接;另一端与电控装置内位于电磁阀后端部分的排水管道连接。
5.如权利要求1所述的一体化医用污水处理器，其特征在于：所述处理器及内设装置为PVC材质一体结构。
说明书
一体化医用污水处理器
技术领域
本实用新型涉及一种污水处理装置，具体的说是一种小型一体化医用污水处理器。
背景技术
医院污水来源及成分复杂，含有病原性微生物、有毒、有害的物理化学污染物和放射性污染等，具有空间污染、急性传染和潜伏性传染等特征，不经有效处理会成为一条疾病扩散的重要途径并严重污染环境。依据国家环境保护总局《医院污水处理技术指南》的要求，医院污水必须达到排放标准，防止对环境造成污染。目前大中型医院一般在基建同时便专门设计污水池收集医疗污水，统一净化处理。但是中小型医院无力兴建污水池，医院污水一般是直接排放到城市污水系统，对环境危害很大，影响周边居民生活。因此，需要有一种便捷一体的专用医用污水处理器来对没有装置污水池的中小型医院的医用污水进行处理。
实用新型内容
本实用新型所要解决的技术问题是，针对以上现有技术存在的缺点，提出一种一体化医用污水处理器，可有效的对医用污水进行过滤和生化降解处理，使其达到规定的排放要求。
本实用新型解决以上技术问题的技术方案是：

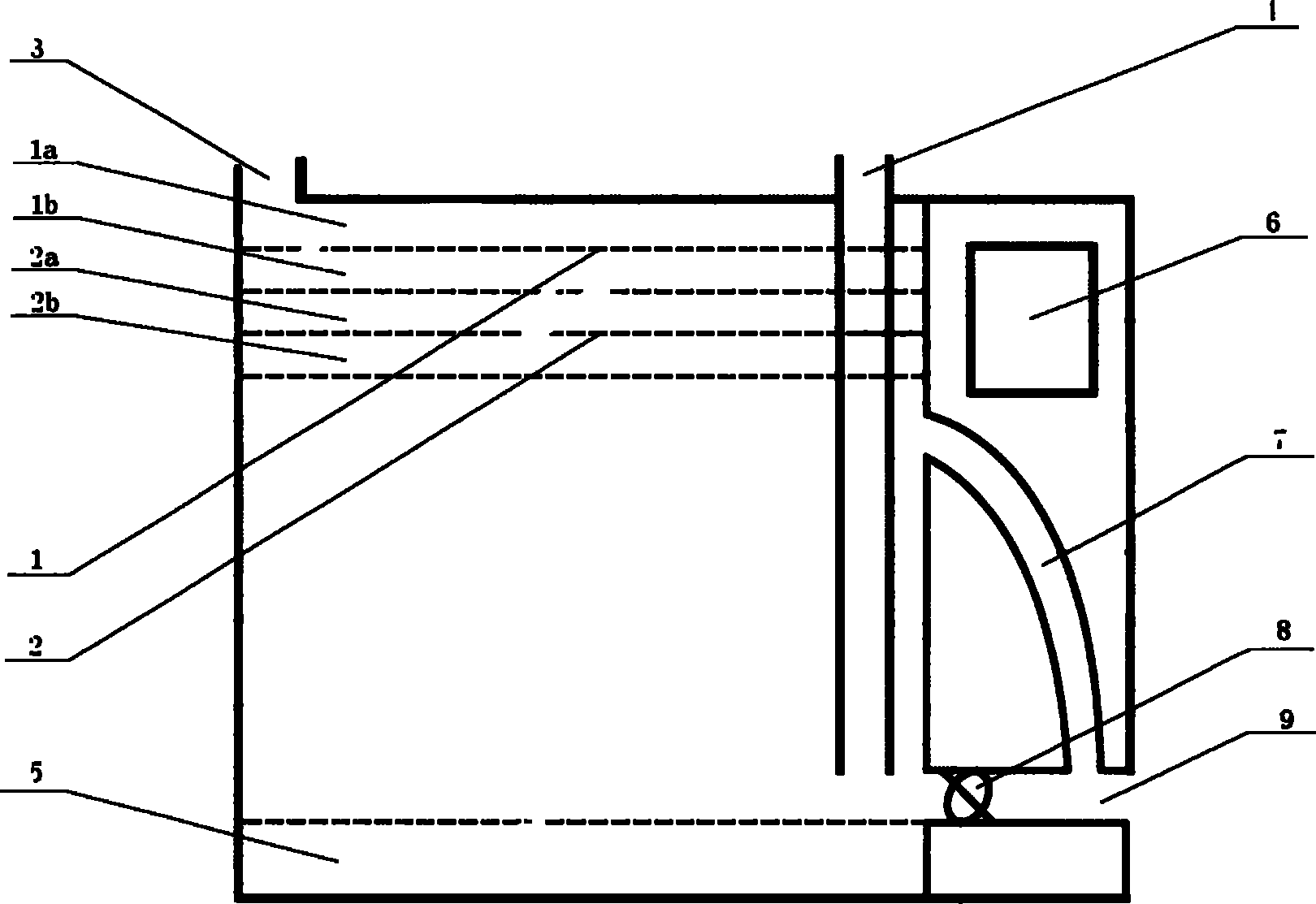

一体化医用污水处理器，内分设水处理装置和电控装置。水处理装置包括 进水口、过滤层、生化降解层、加药装置。电控装置包括电箱、电磁阀、排水管道、溢水排放管道。水处理装置的过滤层内设有格栅栏(粗滤层)和PP棉(细滤层)，生化降解层内设有活性炭和陶瓷环。污水经过滤层过滤和生化降解层降解后，达到排放要求的水，在电控装置的预设控制下，定时排放。
这样，通过过滤层过滤和生化降解层的降解，使污水达到排放要求。
本实用新型进一步限定的技术方案是：
前述一体化医用污水处理器，污水进口位于处理器的水处理装置顶部，污水过滤后污水出口位于自然沉淀层上部的电控装置内。
前述一体化医用污水处理器，在水处理装置部分顶部，靠近电控装置端设有加药口，加药口连接加药管道，加药管道从加药口垂直进入水处理装置内部，至装置底部自然沉淀层上部，用于定期加入消毒药剂，混入已过滤和生化降解的污水，进一步予以净化，提升净化效果。
前述一体化医用污水处理器，排水管道设置在电控装置内，在位于水处理装置内自然沉淀层上部与水处理装置连接，排水管道内靠近水处理装置端设置电磁阀，通过电箱控制，实现电磁阀定时开启排水。使经过过滤和生化降解的污水在水处理装置内可以进一步定时沉淀并经由消毒药剂充分净化后再排放。
前述一体化医用污水处理器，电控装置内设有溢水排放管道，溢水排放管道一端在水处理装置位于生化降解层下部与水处理装置连接;一端在电控装置内排水管道中的电磁阀后、靠近出水口处与排水管道连接。当污水短时进入量加大，超出电箱设置的电磁阀开启周期内水处理装置承载的水量时，可使经过过滤和生化降解的污水即时通过溢水排放管道排放。
前述一体化医用污水处理器，所述处理器及内设装置为PVC材质一体结构。
本实用新型的有益效果是：本实用新型结构简单，安装方便，通过过滤与 生化降解及定期外部加药，可有效滤除悬浮物和金属颗粒，杀灭污水中的各种致病菌，使医用污水达到排放要求。本实用新型的一体化医用污水处理器，可供污水量较小的小型医院、诊所使用或针对单台设备进行污水处理，免维护、免清洗、占地面积小、使用灵活方便。
