申请日2012.05.20
公开(公告)日2012.12.05
IPC分类号F04D29/10
摘要
一种用于污水泵的单端面机械密封装置，它包括压盖，以及同轴内嵌于压盖内用于套接轴体的轴套，压盖内侧设置静摩擦环，轴套上设置与静摩擦环相对应的动摩擦环，压盖与静摩擦环之间设有用于控制静摩擦环始终紧压动摩擦环的弹簧，压盖外部设有唇口密封圈，唇口密封圈外设有压板，压板通过联接螺钉Ⅰ固定在压盖上，轴套上设有用于将其紧固在轴体上的紧定内圈、紧定外圈和紧定螺栓;所述的轴套与轴体之间、轴套与动摩擦环之间、静摩擦环与压盖之间以及压盖内端面分别设有O型密封圈Ⅰ、O型密封圈Ⅱ、O型密封圈Ⅲ、O型密封圈Ⅳ;它具有结构合理、紧凑，使用方便、可靠，使用寿命长，不易产生泄露，增强使用安全性和有效性等特点。
权利要求书

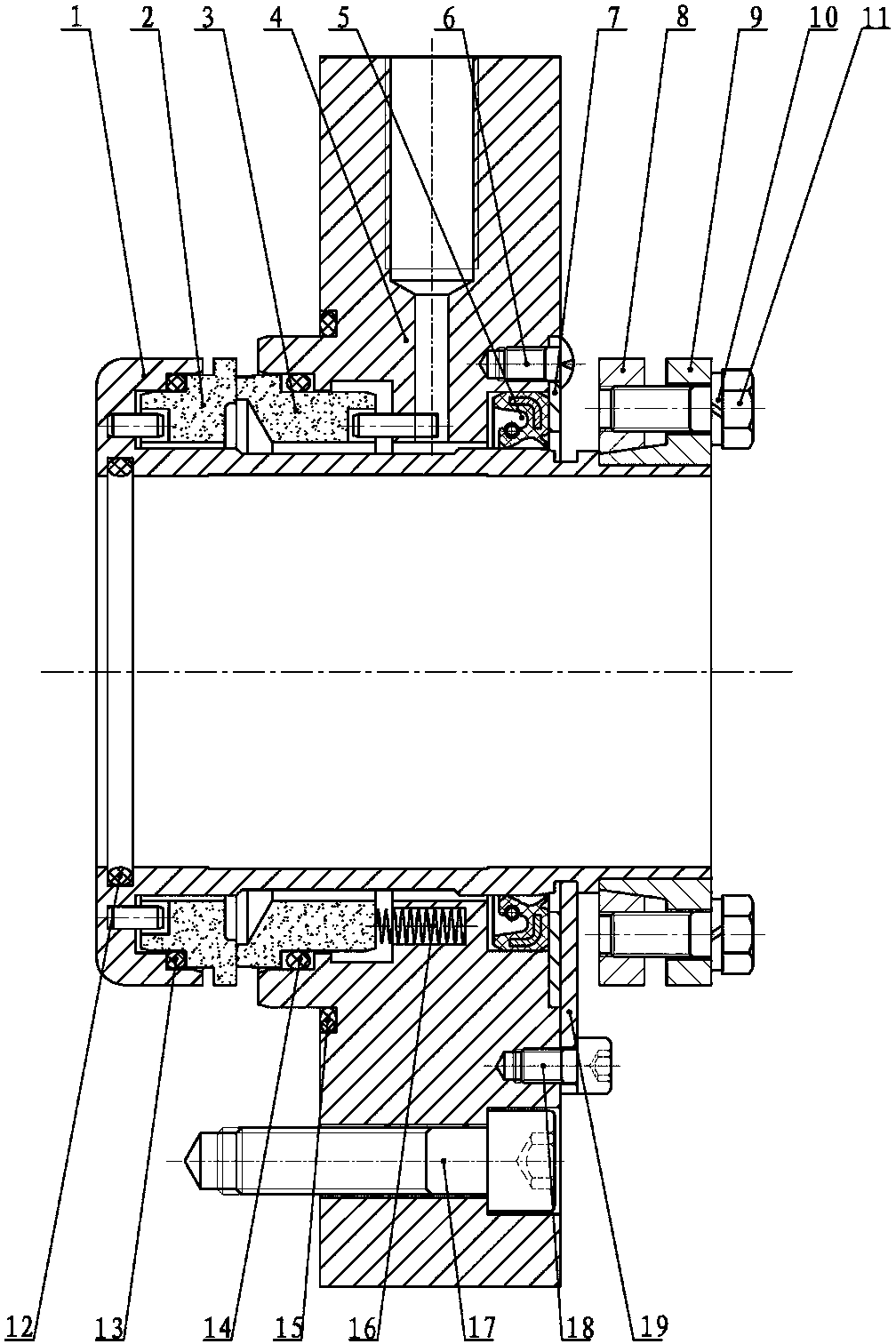

1.一种新型污水泵单端面机械密封装置，其特征在于包括有压盖(4)，以及同轴内嵌于压盖(4)内用于套接轴体的轴套(1)，压盖(4)内侧设置静摩擦环(3)，轴套(1)上设置与静摩擦环(3)相对应的动摩擦环(2)，压盖(4)与静摩擦环(3)之间设有用于控制静摩擦环(3)始终紧压动摩擦环(2)的弹簧(16)，压盖(4)外部设有唇口密封圈(5)，唇口密封圈(5)外设有压板(7)，压板(7)通过联接螺钉(6)固定在压盖(4)上，轴套(1)上设有用于将其紧固在轴体上的紧定内圈(8)、紧定外圈(9)和紧定螺栓(10);所述的轴套(1)与轴体之间、轴套(1)与动摩擦环(2)之间、静摩擦环(3)与压盖(4)之间以及压盖(4)内端面分别设有O型密封圈Ⅰ(12)、O型密封圈Ⅱ(13)、O型密封圈Ⅲ(14)、O型密封圈Ⅳ(15)。
2.根据权利要求1所述的一种新型污水泵单端面机械密封装置，其特征在于所述的静摩擦环(3)与压盖(4)之间设有防转销。
3.根据权利要求1或2所述的一种新型污水泵单端面机械密封装置，其特征在于所述的压盖(4)的端面上通过镙钉(18)固定有限位块(19)，限位块通过联接在轴套(1)上的限位槽内进行固定。
4.根据权利要求1或2所述的一种新型污水泵单端面机械密封装置，其特征在于所述的压盖(4)上还设有冲洗水嘴。
说明书
一种用于污水泵的单端面机械密封装置
技术领域
本实用新型涉及的是一种用于污水泵的单端面机械密封装置，属于机械密封技术领域。
背景技术
泵广泛适用于化工、石油、制药、农药、染料、油漆、冶炼、电镀、食品等行业。在-20℃-180℃温度的条件下长期输送任意浓度的任意介质。所以在这种恶劣的工况条件下，加上泵结构设计的不合理，泵存在着机械密封盒与轴套随泵轴同时运转的情况，随着泵轴的运转机械密封盒热胀冷缩，因此产生不密封泄漏的情况，严重的污染了环境，降低了生产效益，缩短了泵的使用寿命。中国专利公开了一种砂浆泵机械密封装置(授权公告号：CN201763670U)，其包括轴、套装在轴上的轴套、底座以及与底座相配合的压盖，底座与压盖都套装在轴套上，其特征在于所述底座与轴套围成的空间内设有K形圈，其中左边两K形圈同向排列，右边两K形圈相向排列，在右边两K形圈中间位置的轴套外周设有导水环，导水环通过引水进口、引水出口与外循环连通。但是这种机械密封无法应用于新型污水泵，而现有的机械密封无法应用在新型的污水泵上，当污水泵压力增大后机械密封容易产生泄漏，从而引发安全事故。
实用新型内容
本实用新型的目的在于克服现有技术存在的不足，而提供一种结构合理、紧凑，使用方便、可靠，使用寿命长，不易产生泄露，增强使用安全性和有效性的用于污水泵的单端面机械密封装置。
本实用新型的目的是通过如下技术方案来完成的，它包括有压盖，以及同轴内嵌于压盖内用于套接轴体的轴套，压盖内侧设置静摩擦环，轴套上设置与静摩擦环相对应的动摩擦环，压盖与静摩擦环之间设有用于控制静摩擦环始终紧压动摩擦环的弹簧，压盖外部设有唇口密封圈，唇口密封圈外设有压板，压板通过联接螺钉固定在压盖上，轴套上设有用于将其紧固在轴体上的紧定内圈、紧定外圈和紧定螺栓;所述的轴套与轴体之间、轴套与动摩擦环之间、静摩擦环与压盖之间以及压盖内端面分别设有O型密封圈Ⅰ、O型密封圈Ⅱ、O型密封圈Ⅲ、O型密封圈Ⅳ。
所述的静摩擦环与压盖之间设有防转销。
所述的压盖的端面上通过镙钉固定有限位块，限位块通过联接在轴套上的限位槽内进行固定。
所述的压盖上还设有冲洗水嘴。
本实用新型污水泵单端面机械密封利用动摩擦环与静摩擦环配合，可以在污水泵内，自动调节水压，能够始终保持压力稳定、保持密封，从而防止产生泄漏，避免了安全事故的发生;具有结构合理、紧凑，使用方便、可靠，使用寿命长，不易产生泄露，增强使用安全性和有效性等特点。
