申请日2012.05.18
公开(公告)日2012.12.26
IPC分类号C02F9/14; C02F1/00
摘要
本实用新型公开了一种污水处理与回用设备，包括进水装置、处理装置、回用装置、出水装置和控制装置，所述进水装置、所述处理装置、所述回用装置、所述出水装置依次连接，所述控制装置分别与所述进水装置、所述处理装置、所述回用装置和所述出水装置连接。通过上述方式，本实用新型提供的污水处理与回用设备能够缩短工艺流程，自动控制进水水量，节约投资，达到印染工艺的用水要求。
权利要求书
1.一种污水处理与回用设备，其特征在于：包括进水装置、处理装置、回用装置、出水装置和控制装置，所述进水装置、所述处理装置、所述回用装置、所述出水装置依次连接，所述控制装置分别与所述进水装置、所述处理装置、所述回用装置和所述出水装置连接。
2.根据权利要求1所述的污水处理与回用设备，其特征在于：所述处理装置包括混凝沉淀装置和气浮装置。
3.根据权利要求1所述的污水处理与回用设备，其特征在于：所述回用装置包括膜生化过滤装置和反渗透膜。
4.根据权利要求1所述的污水处理与回用设备，其特征在于：所述控制装置采用PLC可编程控制系统。
5.根据权利要求1所述的污水处理与回用设备，其特征在于：所述污水处理与回用设备还包括无线网络组件，所述无线网络组件与所述控制装置连接。
说明书
一种污水处理与回用设备
技术领域
本实用新型涉及一种设备，特别是涉及一种污水处理与回用设备。
背景技术
污水处理与回用设备是一种在一定的压力作用下，含有固体颗粒物、有机物、无机物等杂质的溶液流经过滤膜表面，溶剂和小分子物质透过膜，大分子溶质被膜截留的新型高效的设备。但传统的污水处理与回用设备反渗透膜处理前需要设置超滤装置，使工艺流程长，增加投资金额，同时进水水量无法调控，设备运行需要人员值守。
实用新型内容
本实用新型主要解决的技术问题是提供一种污水处理与回用设备，其能够缩短工艺流程，自动控制进水水量，节约投资，实现无线监控和运转无人值守，达到印染工艺的用水要求。

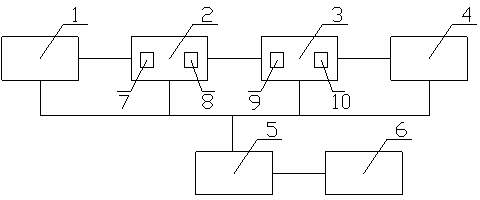

为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种污水处理与回用设备，包括进水装置、处理装置、回用装置、出水装置和控制装置，所述进水装置、所述处理装置、所述回用装置、所述出水装置依次连接，所述控制装置分别与所述进水装置、所述处理装置、所述回用装置和所述出水装置连接。
在本实用新型一个较佳实施例中，所述处理装置包括混凝沉淀装置和气浮装置。
在本实用新型一个较佳实施例中，所述回用装置包括膜生化过滤装置和反渗透膜。
在本实用新型一个较佳实施例中，所述控制装置采用PLC可编程控制系统。
在本实用新型一个较佳实施例中，所述污水处理与回用设备还包括无线网络组件，所述无线网络组件与所述控制装置连接。
本实用新型的有益效果是：本实用新型的污水处理与回用设备，能够缩短工艺流程，节约投资，达到印染工艺用水的回用要求，采用PLC可编程控制系统可实现全自动运行，控制进水水量，与控制装置连接的无线网络组件可实时获取设备运行情况，实现无线监控和运转无人值守。
