申请日2012.09.14
公开(公告)日2013.03.27
IPC分类号E04H4/12; C02F1/28; C02F1/32; C02F9/08
摘要
本实用新型公开了一种婴幼儿游泳废水再利用系统，包括容纳有游泳废水的蓄水池，自蓄水池中提取废水并进行杀菌净化处理的水净化装置，将水净化装置处理后的净水进行存储的储水箱，用于将储水箱内的水输送至各用水处的水泵，设置在蓄水池中用以实现热交换的盘管，以及设置在出水口和盘管间的加热器。本实用新型的水回收处理系统，结构简单架设便利，将废水回收后经逐级过滤过滤处理，过滤后水可保证婴幼儿的皮肤不受损害，同时本实用新型的水处理系统还结合热交换技术，提高水的热能使用效率，降低使用成本，同时也利于能源的保护。
权利要求书
1.一种婴幼儿游泳废水再利用系统，其特征在于，包括容纳有游泳废水的 蓄水池，自蓄水池中提取游泳废水并进行杀菌净化处理的水净化装置，将水净 化装置处理后的净水进行存储的储水箱，用于将储水箱内的水输送至各用水处 的水泵，设置在蓄水池中用以实现热交换的盘管，以及设置在出水口和盘管间 的加热器。
2.如权利要求1所述的婴幼儿游泳废水再利用系统，其特征在于，所示水 净化装置包括依次由管路连接的石英砂过滤器、碳棒过滤器、中间水箱和紫外 线杀菌器。
3.如权利要求2所述的婴幼儿游泳废水再利用系统，其特征在于，所述的 碳棒过滤器为并联设置在管路上的两个碳棒过滤器。
4.如权利要求1或2所述的婴幼儿游泳废水再利用系统，其特征在于，在 蓄水池的进水口处还设置有Y形过滤器。
说明书
婴幼儿游泳废水再利用系统
技术领域
本实用新型涉及水处理技术领域，特别是涉及一种婴幼儿游泳废水再利用 系统。
背景技术
日本儿童游泳科研工作者的研究证实，不游泳的婴幼儿比起游泳的婴幼儿 发病率高3-4倍。总之，婴幼儿游泳可以促进全身肌肉、骨骼、呼吸和血液循 环系统的均衡发育，增加食欲，改善睡眠，增大肺活量，使血氧含量增加，提 高呼吸系统和心血管系统的机能，增强幼儿抵抗疾病的能力，促进婴儿正常睡 眠，减少哭闹，提高幼儿的反应、灵敏及控制自身活动的能力，加快前庭器官 和大脑皮层发育，同时游泳是视觉、听觉、触觉、动觉、平衡觉的综合信息传 递，有益于孩子智力发展，并且促进亲子情感交流。
所以现在就有很多商家推出多种对婴幼儿的水服务项目，但是考虑到对婴 幼儿自身免疫力低，对水质要求比较高，同时，因为水资源和能源的短缺，如 何有效对水资源和热能进行回收利用也是一个急需解决的问题。
发明内容
本实用新型的目的是提供一种婴幼儿游泳废水再利用系统。
为实现本实用新型的目的所采用的技术方案是：

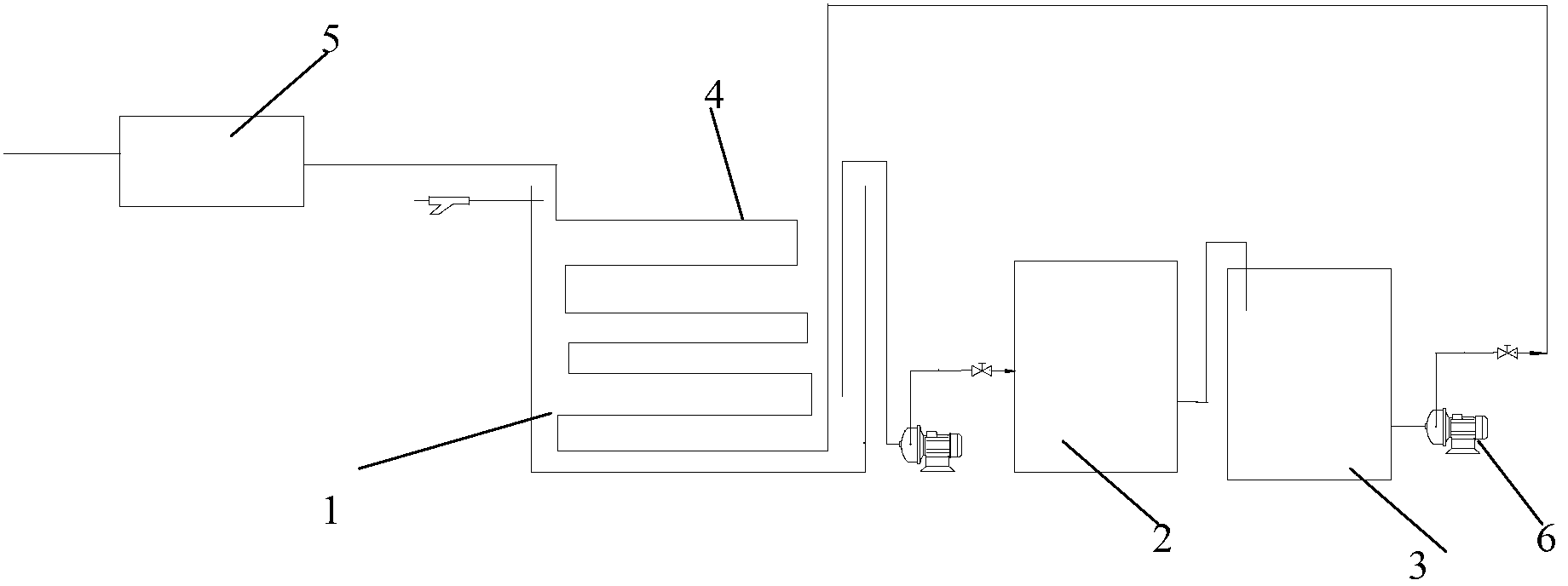

一种婴幼儿游泳废水再利用系统，包括容纳有游泳废水的蓄水池，自蓄水 池中提取游泳废水并进行杀菌净化处理的水净化装置，将水净化装置处理后的 净水进行存储的储水箱，用于将储水箱内的水输送至各用水处的水泵，设置在 蓄水池中用以实现热交换的盘管，以及设置在出水口和盘管间的加热器。
所示水净化装置包括依次由管路连接的石英砂过滤器、碳棒过滤器、中间 水箱和紫外线杀菌器。
所述的碳棒过滤器为并联设置在管路上的两个碳棒过滤器。
在蓄水池的进水口处还设置有Y形过滤器。
与现有技术相比，本实用新型的有益效果是：
本实用新型的水回收处理系统，结构简单架设便利，将废水回收后经逐级 过滤过滤处理，过滤后水可保证婴幼儿的皮肤不受损害，同时本实用新型的水 处理系统还结合热交换技术，提高水的热能使用效率，降低使用成本，同时也 利于能源的保护。
