申请日2012.09.14
公开(公告)日2013.03.27
IPC分类号B65F3/00; B65F3/14
摘要
本实用新型公开了一种垃圾收集车用污水收集装置：包括设置在料斗后侧壁上对料斗出料口处渗漏的污水进行收集的集水槽，集水槽和位于其下侧设置的污水盒相连通连接，所述污水收集装置还包括用于防止污水盒内污水外溅的止水机构。通过将集水槽和位于其下侧设置的污水盒相连通，再设置一个用于防止污水盒内污水外溅的止水机构。这样即可保证对投料器出料口处溢出的污水进行收集，又可防止垃圾收集车在刹车或在颠簸路况行驶时，污水箱内污水的反冲落入箱体内，造成二次污染。
权利要求书
1.一种垃圾收集车用污水收集装置：包括设置在料斗后侧壁(31) 上对投料器出料口处渗漏的污水进行收集的集水槽(10)，其特征在于： 集水槽(10)和位于其下侧设置的污水盒(20)相连通连接，所述污水 收集装置还包括用于防止污水盒(20)内污水外溅的止水机构。
2.如权利要求1所述的垃圾收集车用污水收集装置：所述止水机 构为污水盒(20)上靠近车体前部的侧壁(21)上设置的挡板(22)构 成，所述挡板(22)沿该侧壁(21)的宽度方向布设且该挡板(22)的 一侧向污水盒(20)内侧延伸设置。
3.如权利要求1所述的垃圾收集车用污水收集装置：所述的止水 机构为污水盒(20)与污水箱(40)之间的连接管道(50)上设置的单 向阀构成，所述的单向阀的导通方向由污水盒(20)指向污水箱(40)。
4.如权利要求2所述的垃圾收集车用污水收集装置：所述的挡板 (22)低于污水盒(20)口部设置，所述挡板(22)的各周边分别与污 水盒(20)的各侧壁相固接，所述挡板(22)的中部开设有通孔，所述 的通孔上设置有止水单向阀(221)，所述止水单向阀(221)的导通方 向有污水盒(20)口部指向污水盒(20)底部。
5.如权利要求2所述的垃圾收集车用污水收集装置：所述的挡板 (22)呈悬置侧底、固定侧高的斜向布置。
6.如权利要求2所述的垃圾收集车用污水收集装置：所述构成污 水盒(20)的沿车长方向布置且靠近车体外侧的侧壁(23)上设置有向 槽体内侧延伸设置的连接板(24)，所述连接板(24)的边部(24’) 与投料器下侧延伸至污水盒(20)内的板件相固接，所述连接板(24) 固定侧的高度低于污水盒(20)槽口设置。
7.如权利要求6所述的垃圾收集车用污水收集装置：所述的连接 板(24)为一倾斜布置的板体构成且位于挡板(22)的上侧，该连接板 (24)的倾斜方向与挡板(22)的倾斜方向相反。
8.如权利要求6所述的垃圾收集车用污水收集装置：所述的污水 盒(20)设置有两个分别位于车体的两侧，所述两污水盒(20)分别通 过污水管道(11)和集水槽(10)的两端头部相连接，所述的集水槽(10) 的槽底为中间高、两端底的板件构成。
说明书
一种垃圾收集车用污水收集装置
技术领域
本实用新型涉及一种垃圾收集车用污水收集装置。
背景技术

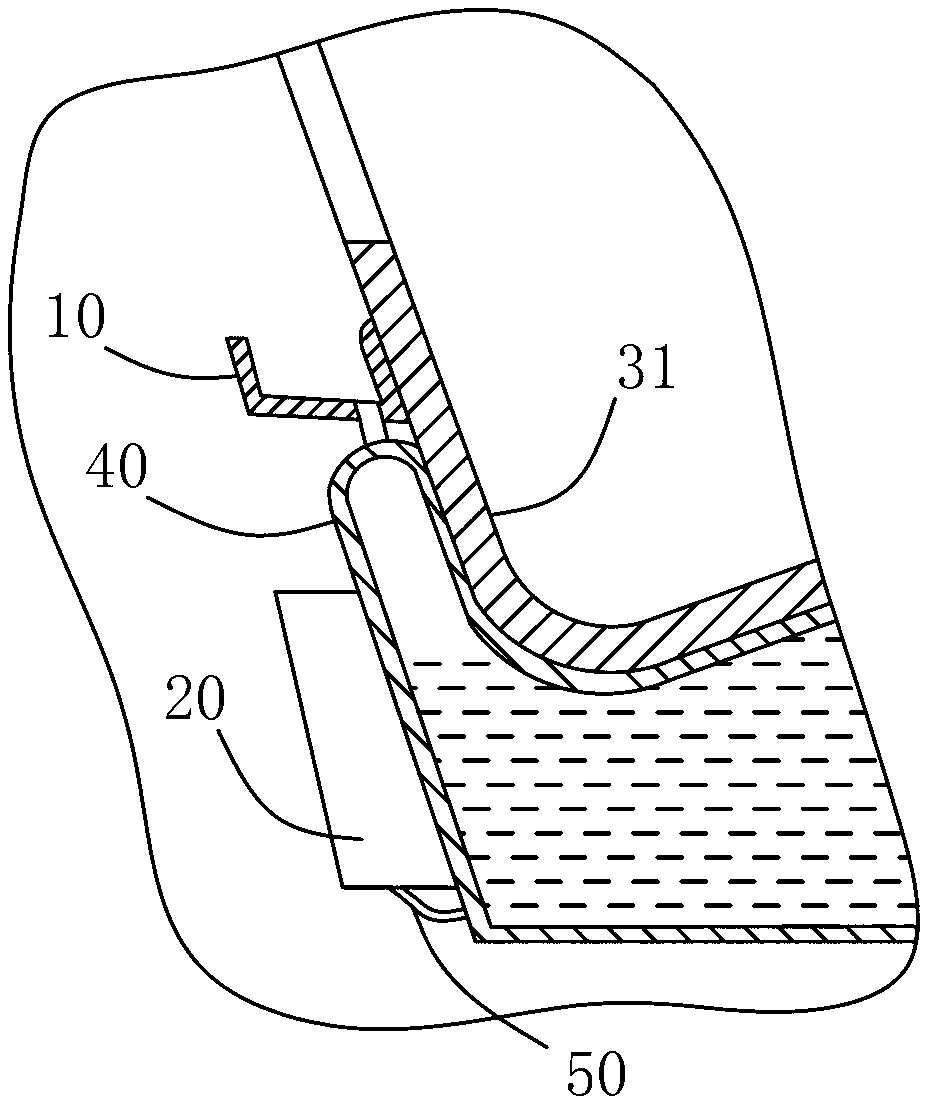

如图1、3所示垃圾收集车是通过车体尾部设置投料器1将垃圾压 缩后装填至箱体2内，投料器1和箱体2的口部为可开启式配合，投料 器1包括车体尾部设置的对垃圾箱进行托起的托起机构，托起机构将垃 圾箱托起翻转后将垃圾箱内的垃圾倒入料斗30内，料斗30结构如图4 所示，通过料斗30内的设置压料机构将垃圾压缩，然后再经摞料机构 将垃圾沿料斗30的后侧壁板31’向上推送，从料斗30上部和箱体2之 间设置的投料器1出料口托送至箱体2内，箱体2内设置有挡料板，挡 料板随垃圾的推入而向车体的前部移动，从而实现垃圾的收集。投料器 1和箱体2口部之间的贴合面设置U型密封圈密封配合，U型密封圈如 图4所示，U型密封圈安装在投料器1和箱体2进料口的贴合面处。若 垃圾内的污水过多，投料器1在对垃圾进行压缩时，垃圾内的污水就会 漫过料斗30的侧壁31’上端，从密封圈的两末端之间的部位和投料器 2出料口处溢出，另外箱体2与填装器1之间的密封圈老化或破损后也 会渗漏，因此在料斗30后侧板31’上设置有横向布置的长条状的集水 槽10’，投料器1下侧分别设置有污水箱40’和敞口的污水盒20’， 集水槽10’位于污水箱40’的旁侧，污水盒20’位于集水槽10’的下 侧，集水槽10’和污水盒20’分别通过管道50’和污水箱40’相连通， 从而对渗漏的污水进行收集，从而防止污水外漏，避免造成二次污染。 但这种实施方式中，在垃圾收集车在刹车或在颠簸路况行驶时，污水箱 40’内的污水容易经过管道和集水槽10’反冲落入箱体内，从箱体2与 投料器1下端贴合的缝隙处流出，造成地面污染。
发明内容
本实用新型的目的是提供一种垃圾收集车用污水收集装置，可有效 防止垃圾收集车在刹车或在颠簸路况行驶时，污水箱内的污水反冲落入 箱体内，造成污染。
为实现上述目的，本实用新型采用了以下技术方案：一种垃圾收集 车用污水收集装置：包括设置在料斗后侧壁上对料斗出料口处渗漏的污 水进行收集的集水槽，其特征在于：集水槽和位于其下侧设置的污水盒 相连通连接，所述污水收集装置还包括用于防止污水盒内污水外溅的止 水机构。
本实用新型的有益效果在于：通过将集水槽和位于其下侧设置的污 水盒相连通，再设置一个用于防止污水盒内污水外溅的止水机构。这样 即可保证对投料器出料口处溢出的污水进行收集，又可防止垃圾收集车 在刹车或在颠簸路况行驶时，污水箱内污水的反冲落入箱体内，造成二 次污染。
