申请日2012.09.14
公开(公告)日2013.02.20
IPC分类号B01D53/78; B01D53/60; B01D50/00; B01D53/06; B01D53/68
摘要
本实用新型涉及一种湿法处理污泥焚烧尾气的成套装置，成套装置包括干式静电除尘器、烟气再热器、布袋除尘器和烟气洗涤塔，干式静电除尘器的一端与污泥焚烧尾气管道连接，干式静电除尘器的另一端通过管道连接烟气再热器，烟气再热器右侧壁上靠近底端处通过管道连接布袋除尘器，布袋除尘器的顶部通过管道连接压缩空气罐，布袋除尘器右侧壁上靠近顶端处通过管道连接烟气洗涤塔，烟气洗涤塔右侧壁上靠近顶端处通过管道与烟气再热器连接，烟气再热器右侧壁上靠近顶端处通过管道连接引风机，烟囱的侧壁上设有在线监测系统。本实用新型的成套装置完全实现设备国产化，实现污泥尾气净化工艺控制的自动化和智能化。
权利要求书

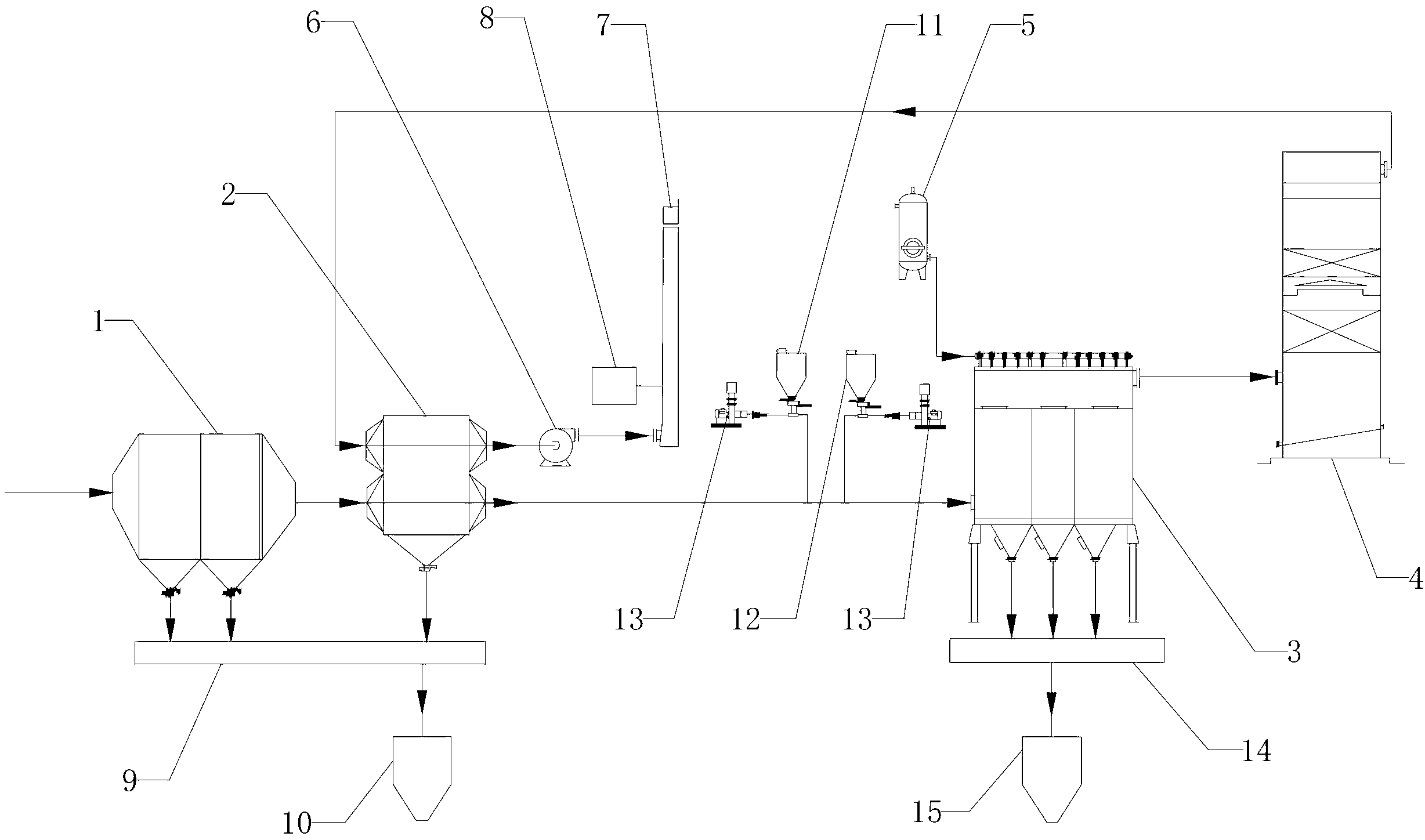

1.一种湿法处理污泥焚烧尾气的成套装置，包括干式静电除尘器(1)、 烟气再热器(2)、布袋除尘器(3)和烟气洗涤塔(4)，其特征在于：干式静 电除尘器(1)的一端与污泥焚烧尾气管道连接，干式静电除尘器(1)的另 一端通过管道连接烟气再热器(2)，烟气再热器(2)右侧壁上靠近底端处通 过管道连接布袋除尘器(3)，布袋除尘器(3)的顶部通过管道连接压缩空气 罐(5)，布袋除尘器(3)右侧壁上靠近顶端处通过管道连接烟气洗涤塔(4)， 烟气洗涤塔(4)右侧壁上靠近顶端处通过管道与烟气再热器(2)连接，烟 气再热器(2)右侧壁上靠近顶端处通过管道连接引风机(6)，引风机(6) 通过管道连接烟囱(7)，烟囱(7)的侧壁上设有在线监测系统(8)。
2.根据权利要求1的湿法处理污泥焚烧尾气的成套装置，其特征在于： 干式静电除尘器(1)的内部设有电晕极系统和沉淀极系统。
3.根据权利要求1的湿法处理污泥焚烧尾气的成套装置，其特征在于： 干式静电除尘器(1)和烟气再热器(2)的底端均通过管道连接灰螺旋输送 机(9)，灰螺旋输送机(9)通过管道连接灰仓(10)。
4.根据权利要求1的湿法处理污泥焚烧尾气的成套装置，其特征在于： 烟气再热器(2)与布袋除尘器(3)之间的连接管道上连接活性炭储仓(11) 和消石灰储仓(12)，活性炭储仓(11)和消石灰储仓(12)通过管道分别连 接罗茨风机(13)。
5.根据权利要求1的湿法处理污泥焚烧尾气的成套装置，其特征在于： 布袋除尘器(3)的底部通过管道连接灰螺旋输送机(14)，灰螺旋输送机(14) 通过管道连接废料仓(15)。
6.根据权利要求1的湿法处理污泥焚烧尾气的成套装置，其特征在于： 布袋除尘器(3)的内部设有旁通管路。
说明书
一种湿法处理污泥焚烧尾气的成套装置
技术领域
本实用新型属于固体废弃处理领域,尤其涉及一种湿法处理污泥焚烧 尾气的成套装置。
背景技术
随着我国经济的高速发展和城市化进程的加快，我国城市产生的污泥 量也在快速增加。在污泥处置领域，污泥干化焚烧是目前国家环保推荐使 用的一种技术，应用范围较广，适合处理我国不同特性的市政污泥。但是 在污泥焚烧过程产生的尾气中含有大量的污染物，势必会对环境造成严重 地危害。为保证尾气中污染物排放浓度达到日益严格的国家排放标准，必 须对尾气进行净化处理。
目前，污泥焚烧处理厂的焚烧尾气净化工艺和设备种类很多，一般由 酸性气体脱除系统、除尘系统和活性炭吸附系统三部分组成。酸性气体脱 除技术是尾气净化技术的核心，常用的尾气净化工艺系统有湿法、半干法 和干法三种。干法净化工艺设备简单，工程费用最少，但净化效率相对较 低，一般SO2去除率仅30%、HCl仅50%;半干法尾气处理工艺净化效率相 对较高，药品用量较少;湿法尾气处理工艺则具有如下优点：污染物去除 率最高，烟气降温迅速，可满足严格的污染物排放标准。因此，在设计中 为达到较高处理效果要优先选用。
结合目前国内污泥市场发展需要，国家正在建立和完善污泥焚烧处理 相关的技术、产业政策，制定污泥焚烧处理过程中相应的标准和法律法规。 但国内的污泥焚烧尾气处理技术相对落后，处理效率低，达标困难，并且 我国已投产或签约的污泥尾气净化所用设备多作为焚烧系统的配套设施从 国外进口，价格昂贵，且对国内污泥的适应性不好。
因此，研制出一套处理效率高、自动化程度高、价格低且对国内污泥 的适应性好的湿法尾气处理装置成为当务之急。
发明内容
为解决上述技术问题，本实用新型提供一种湿法处理污泥焚烧尾气的 成套装置，可作为污泥焚烧系统的配套设施，完全实现设备国产化，同时 实现污泥尾气净化工艺控制的自动化、智能化，并通过降低投入成本创收 益。
本实用新型的湿法处理污泥焚烧尾气的成套装置，包括干式静电除尘 器、烟气再热器、布袋除尘器和烟气洗涤塔，所述干式静电除尘器的一端 与污泥焚烧尾气管道连接，干式静电除尘器的另一端通过管道连接烟气再 热器，烟气再热器右侧壁上靠近底端处通过管道连接布袋除尘器，布袋除 尘器的顶部通过管道连接压缩空气罐，布袋除尘器右侧壁上靠近顶端处通 过管道连接烟气洗涤塔，烟气洗涤塔右侧壁上靠近顶端处通过管道与烟气 再热器连接，烟气再热器右侧壁上靠近顶端处通过管道连接引风机，引风 机通过管道连接烟囱，烟囱的侧壁上设有在线监测系统。
本实用新型的湿法处理污泥焚烧尾气的成套装置，所述干式静电除尘 器的内部设有电晕极系统和沉淀极系统，干式静电除尘器通过电晕极系统 和沉淀极系统去除污泥焚烧尾气中的大部分粉尘，然后采用冲击震动来剥 离电极上的粉尘。
本实用新型的湿法处理污泥焚烧尾气的成套装置，所述干式静电除尘 器和烟气再热器的底端均通过管道连接灰螺旋输送机，灰螺旋输送机通过 管道连接灰仓。
本实用新型的湿法处理污泥焚烧尾气的成套装置，所述烟气再热器与 布袋除尘器之间的连接管道上连接活性炭储仓和消石灰储仓，活性炭储仓 和消石灰储仓通过管道分别连接罗茨风机。
本实用新型的湿法处理污泥焚烧尾气的成套装置，所述布袋除尘器的 底部通过管道连接灰螺旋输送机，灰螺旋输送机通过管道连接废料仓。
本实用新型的湿法处理污泥焚烧尾气的成套装置，所述布袋除尘器的 内部设有旁通管路，以使系统在故障/检修期间可持续运行。
湿法处理污泥焚烧尾气的成套方法，包括以下步骤：
1)污泥焚烧尾气首先进入干式静电除尘器，以静电净化方法依靠干式 静电除尘器内部设置的电晕极系统和沉淀极系统来去除大部分粉尘，然后 采用冲击震动来剥离电极上的粉尘，除尘率可达99%以上，干式静电除尘 器收集的飞灰通过灰螺旋输送机运送至灰仓;
2)尾气随后进入烟气再热器，与通过烟气洗涤塔处理后的尾气换热， 烟气再热器收集的灰作为一般固体废物，输送至灰螺旋输送机，之后运送 至灰仓;
3)在进入布袋除尘器前的烟道上，分别通过罗茨风机喷入活性炭及消 石灰粉末，净化尾气中的酸性气体及其它污染物，然后进入布袋除尘器;
4)尾气经过布袋除尘器的滤袋时，尾气中的粉尘被截留在滤袋外表面， 从而得到净化;袋式除尘器中的活性炭通过输送和投加系统再进入烟道循 环使用;飞灰由布袋除尘器底部的除尘器灰斗收集，然后通过灰螺旋输送 机装入废料仓，作为危险废弃物外运处置;
5)经布袋除尘器处理后的烟气进入烟气洗涤塔中，与喷射出的碱液吸 收剂充分混合，烟气中的酸性气体与吸收剂发生化学反应，从而得到去除;
6)经过烟气洗涤塔洗涤后的烟气温度较低，为防止雨烟生成，烟气返 回烟气再热器，与经过干式静电除尘器处理后的烟气换热，升温至110℃ 左右;
7)在烟囱的侧壁上设置在线监测系统，实时对烟气进行检测，以便调 整工艺参数，保证烟气达标;经过净化的达标烟气由引风机引出，进入烟 囱高空排放。
湿法处理污泥焚烧尾气的成套方法，所述布袋除尘器的内部设有旁通 管路，以使系统在故障/检修期间可持续运行。
与现有技术相比本实用新型的有益效果为：
1)除尘效果好，系统中设有干式静电除尘器，其除尘效率在99%以上; 另外，干式静电除尘器清灰采用冲击振动来剥离电极上的粉尘，保证静电 除尘器产生的飞灰(经国家权威机构鉴定)作为一般固体废物进行处置， 以避免产生大量危险废物的昂贵处理成本;
2)酸性气体及重金属的去除率高，污泥焚烧尾气净化系统主要是对酸 性气体(HCl，HF，SOx)、氮氧化物(NOx)、颗粒物及重金属等进行控制， 烟气洗涤塔对尾气中酸性气体的去除率亦可达90%以上，对一般有机污染 物及重金属也具有良好的去除效率，搭配高去除率的静电除尘器及布袋除 尘器，则颗粒污染物与重金属去除效率可达99%(Hg除外)以上;
3)能耗低，经济效益高，干式静电除尘器在在除尘时可以保证产生的 飞灰(经国家权威机构鉴定)作为一般固体废物进行处置，避免产生大量 危险废物的昂贵处理成本，袋式除尘器中的活性炭通过输送和投加系统再 进入烟道循环使用，减少了活性炭的用量，所以该工艺的成本低，经济效 益高;
4)整个系统的设计、设备制造、供货、安装、调试国产化程度高;该 系统设备均可由国内厂家生产，执行投资费用低，净化效率高，满足国家 固体焚烧尾气排放标准。
