申请日2012.09.14
公开(公告)日2013.03.13
IPC分类号B65F3/00
摘要
本实用新型公开了一种环卫车污水箱排污门装置,在污水口上设置闷盖,该闷盖上设有可与污水口吻合的冲压成形凹槽,凹槽内设置橡胶圈,在闷盖上方设置压杆,通过夹具夹紧,使得压杆将闷盖压紧到污水口上,该装置密封效果好,制作简便,成功解决了环卫后装车、拉臂箱等设备的污水箱漏水和排水问题,使环卫设备在使用过程不漏水,保持运营路段清洁,美化市容。
权利要求书

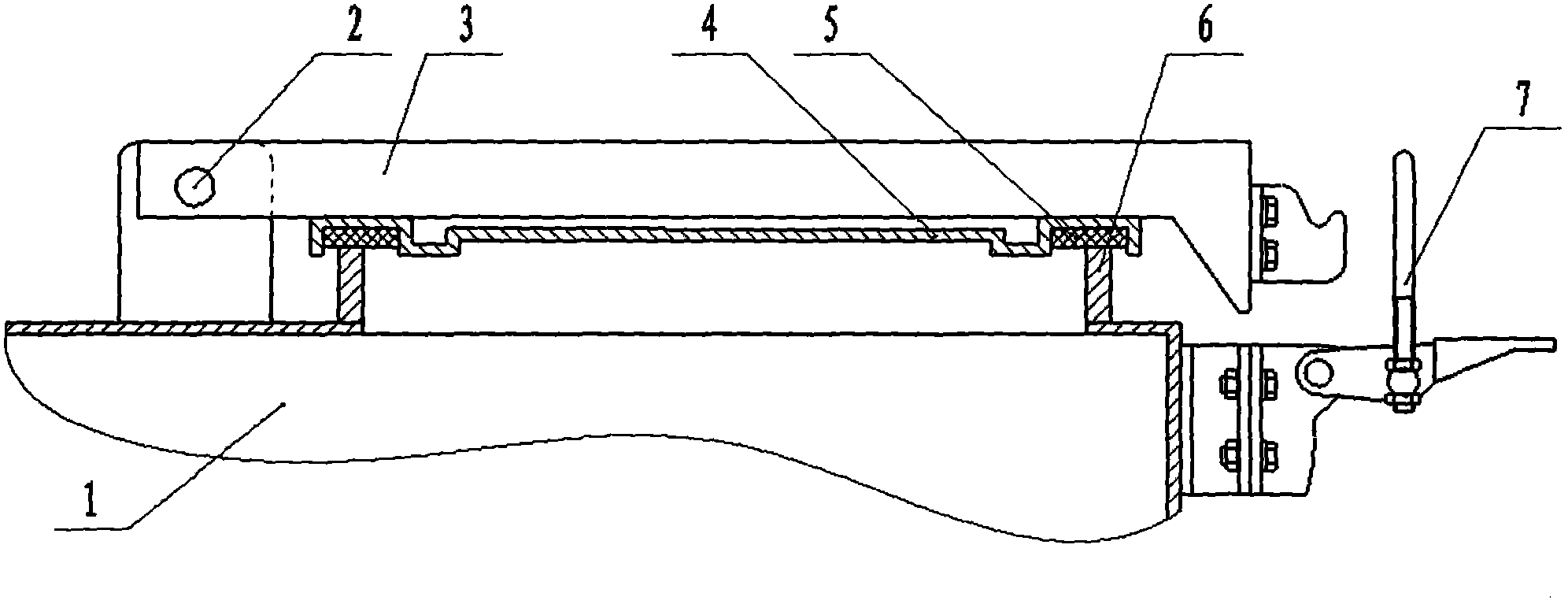

1.一种环卫车污水箱排污门装置,其特征在于:在污水箱上设置污水口, 污水口上设置闷盖,该闷盖上设有可与污水口吻合的冲压成形凹槽,凹槽内设 置橡胶圈;在闷盖上方设置压杆,该压杆一端与污水箱上转动销联接,另一端 与污水箱之间设置快速夹具。
说明书
环卫车污水箱排污门装置
技术领域
本实用新型涉及环卫装置,具体涉及一种污水箱排污门装置。
背景技术
目前,为了维护居民生活环境,箱式垃圾车因其采用密封装卸,使得生活垃 圾的处理问题逐步改善,但市场上拉臂车排污门经常密封不严,使用时易漏水, 造成污水满地,影响环境卫生。
实用新型内容
针对上述现有技术存在的不足,本实用新型提供一种环卫车污水箱排污门 装置,该装置密封效果好,制作简便。
本实用新型解决其技术问题所采用的技术方案是:在污水箱上设置污水口, 污水口上设置闷盖,该闷盖上设有可与污水口吻合的冲压成形凹槽,凹槽内设 置橡胶圈,提高了闷盖与污水口之间的密封性;在闷盖上方设置压杆,该压杆 一端与污水箱上转动销联接,另一端与污水箱之间设置快速夹具,通过夹具夹 紧,使得压杆将闷盖压紧到污水口上。
本实用新型的有益效果是:成功解决了环卫后装车、拉臂箱等设备的污水 箱漏水和排水问题,使环卫设备在使用过程不漏水,保持运营路段清洁,美化 市容。
