申请日2012.09.14
公开(公告)日2013.03.13
IPC分类号C02F9/02; F16K37/00; F16K31/04
摘要
本实用新型公开了一种采油废水撬装式过滤装置，包括多级袋式过滤器、过滤泵、篮式过滤器和智能控制系统，过滤泵的入口连接有泵入口管线，多级袋式过滤器通过过滤器级连管线相连，每级袋式过滤器入口处的过滤器级连管线上均设有过滤器入口阀门，每级袋式过滤器出口处的过滤器级连管线上均设有过滤器出口阀门，末级袋式过滤器出口处的过滤器级连管线上连接有过滤器出口管线，过滤器级连管线上连接有压力表管线和超越分管线，压力表管线上连接有压力表阀门和压力表，超越分管线上连接有超越分阀门，超越分管线通过超越总管线和超越总阀门与过滤器出口管线相连。本实用新型结构紧凑，安装拆卸方便，配置灵活，处理精度可控且稳定，推广使用价值高。
权利要求书
1.一种采油废水撬装式过滤装置，其特征在于：包括多级袋式过滤器、 用于将采油废水泵送到多级袋式过滤器中的过滤泵和用于滤除采油废水 中大颗粒杂质及浮油的篮式过滤器(3)，以及用于对采油废水过滤过程 进行控制的智能控制系统，所述过滤泵的入口连接有泵入口管线(5)， 所述篮式过滤器(3)连接在泵入口管线(5)上，位于所述篮式过滤器(3) 与所述过滤泵之间的泵入口管线(5)上连接有泵入口阀门，多级所述袋 式过滤器通过过滤器级连管线(7)相连，首级所述袋式过滤器的入口通 过过滤器级连管线(7)和与过滤器级连管线(7)相连的过滤器入口管线 (8)与过滤泵的出口相连，位于每级所述袋式过滤器入口处的过滤器级 连管线(7)上均设置有过滤器入口阀门，位于每级所述袋式过滤器出口 处的过滤器级连管线(7)上均设置有过滤器出口阀门，位于末级所述袋 式过滤器出口处的过滤器级连管线(7)上连接有过滤器出口管线(11)， 位于每个所述过滤器入口阀门前端的过滤器级连管线(7)上均连接有压 力表管线，所述压力表管线上连接有压力表阀门和压力表，位于每个所述 压力表管线前端的过滤器级连管线(7)上均连接有超越分管线，所述超 越分管线上连接有超越分阀门，所述超越分管线通过超越总管线(17)和 连接在超越总管线(17)上的超越总阀门(18)与过滤器出口管线(11) 相连，所述泵入口阀门、过滤器入口阀门、过滤器出口阀门、压力表、超 越分阀门和超越总阀门(18)均与所述智能控制系统相接。
2.按照权利要求1所述的采油废水撬装式过滤装置，其特征在于：所 述智能控制系统设置在现场控制柜(4)内，所述智能控制系统包括控制 器模块(4-1)和用于给系统中各用电模块供电的电源模块(4-2)，所述 控制器模块(4-1)的输入端接有操作按键(4-3)，所述控制器模块(4-1) 的输出端接有触摸式液晶显示屏(4-4)，所述压力表与所述控制器模块 (4-1)的输入端相接，所述泵入口阀门、过滤器入口阀门、过滤器出口 阀门、超越分阀门和超越总阀门(18)均与所述控制器模块(4-1)的输 出端相接，所述操作按键(4-3)和触摸式液晶显示屏(4-4)均外露在所 述现场控制柜(4)的表面上。
3.按照权利要求2所述的采油废水撬装式过滤装置，其特征在于：所 述控制器模块(4-1)为可编程逻辑控制器。
4.按照权利要求2所述的采油废水撬装式过滤装置，其特征在于：包 括撬底板(19)，多级所述袋式过滤器、过滤泵、篮式过滤器(3)和现 场控制柜(4)均安装在撬底板(19)上。
5.按照权利要求1～4中任一权利要求所述的采油废水撬装式过滤装 置，其特征在于：所述过滤泵的数量为两个且分别为主过滤泵(2-1)和 备用过滤泵(2-2)，相应所述泵入口阀门的数量为两个且分别为第一泵 入口阀门(6-1)和第二泵入口阀门(6-2)。
6.按照权利要求1～4中任一权利要求所述的采油废水撬装式过滤装 置，其特征在于：所述袋式过滤器的级数为2～6级。

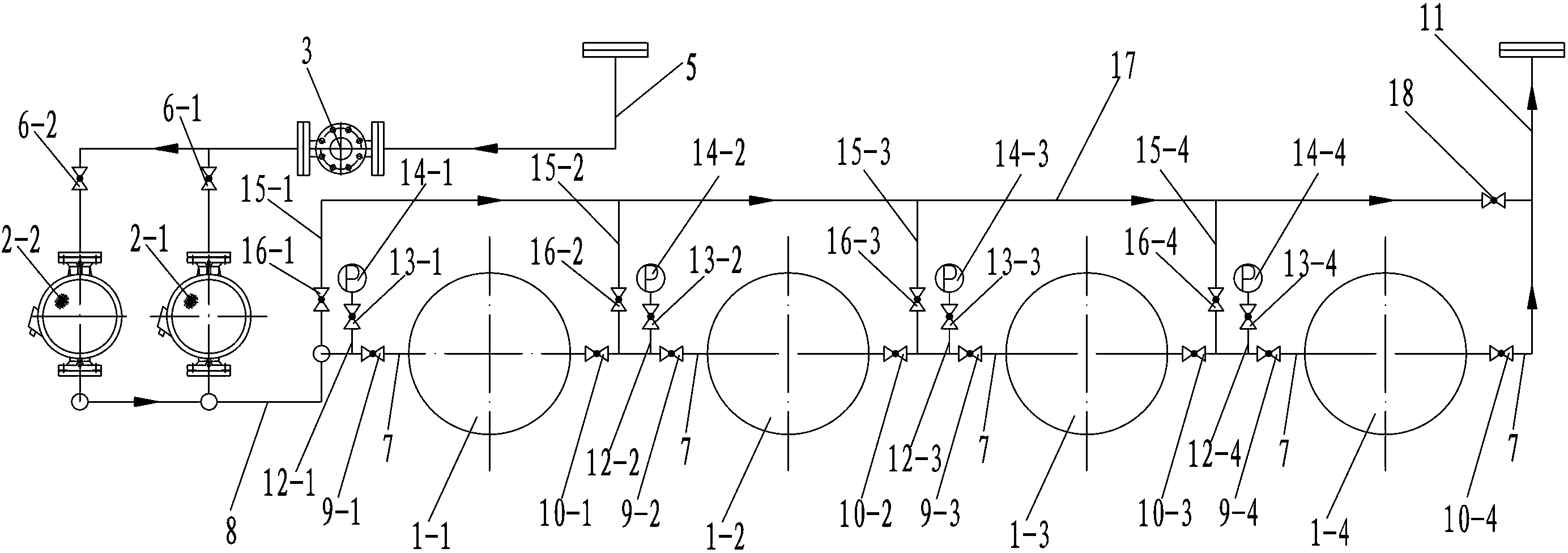

7.按照权利要求6所述的采油废水撬装式过滤装置，其特征在于：所 述袋式过滤器的级数为4级且分别为首级袋式过滤器(1-1)、第二级袋 式过滤器(1-2)、第三级袋式过滤器(1-3)和末级袋式过滤器(1-4)， 相应所述过滤器入口阀门的数量为4个且分别为设置在首级袋式过滤器 (1-1)入口处的过滤器级连管线(7)上的第一过滤器入口阀门(9-1)、 设置在第二级袋式过滤器(1-2)入口处的过滤器级连管线(7)上的第二 过滤器入口阀门(9-2)、设置在第三级袋式过滤器(1-3)入口处的过滤 器级连管线(7)上的第三过滤器入口阀门(9-3)和设置在末级袋式过滤 器(1-4)入口处的过滤器级连管线(7)上的第四过滤器入口阀门(9-4); 相应所述过滤器出口阀门的数量为4个且分别为设置在首级袋式过滤器 (1-1)出口处的过滤器级连管线(7)上的第一过滤器出口阀门(10-1)、 设置在第二级袋式过滤器(1-2)出口处的过滤器级连管线(7)上的第二 过滤器出口阀门(10-2)、设置在第三级袋式过滤器(1-3)出口处的过 滤器级连管线(7)上的第三过滤器出口阀门(10-3)和设置在第四级袋 式过滤器出口处的过滤器级连管线(7)上的第四过滤器出口阀门(10-4); 相应所述压力表管线的数量为4条且分别为连接在第一过滤器入口阀门 (9-1)前端的过滤器级连管线(7)上的第一压力表管线(12-1)、连接 在第二过滤器入口阀门(9-2)前端的过滤器级连管线(7)上的第二压力 表管线(12-2)、连接在第三过滤器入口阀门(9-3)前端的过滤器级连 管线(7)上的第三压力表管线(12-3)和连接在第四过滤器入口阀门(9-4) 前端的过滤器级连管线(7)上的第四压力表管线(12-4)，所述压力表 阀门的数量为4个且分别为连接在第一压力表管线(12-1)上的第一压力 表阀门(13-1)、连接在第二压力表管线(12-2)上的第二压力表阀门 (13-2)、连接在第三压力表管线(12-3)上的第三压力表阀门(13-3) 和连接在第四压力表管线(12-4)上的第四压力表阀门(13-4)，所述压 力表的数量为4个且分别为连接在第一压力表管线(12-1)上的第一压力 表(14-1)、连接在第二压力表管线(12-2)上的第二压力表(14-2)、 连接在第三压力表管线(12-3)上的第三压力表(14-3)和连接在第四压 力表管线(12-4)上的第四压力表(14-4);相应所述超越分管线的数量 为4条且分别为连接在第一压力表管线(12-1)前端的过滤器级连管线(7) 上的第一超越分管线(15-1)、连接在第二压力表管线(12-2)前端的过 滤器级连管线(7)上的第二超越分管线(15-2)、连接在第三压力表管 线(12-3)前端的过滤器级连管线(7)上的第三超越分管线(15-3)和 连接在第四压力表管线(12-4)前端的过滤器级连管线(7)上的第四超 越分管线(15-4)，所述超越分阀门的数量为四个且分别为连接在第一超 越分管线(15-1)上的第一超越分阀门(16-1)、连接在第二超越分管线 (15-2)上的第二超越分阀门(16-2)、连接在第三超越分管线(15-3) 上的第三超越分阀门(16-3)和连接在第四超越分管线(15-4)上的第四 超越分阀门(16-4)。
8.按照权利要求1～4中任一权利要求所述的采油废水撬装式过滤装 置，其特征在于：多级所述袋式过滤器均为快开式袋式过滤器。
9.按照权利要求1～4中任一权利要求所述的采油废水撬装式过滤装 置，其特征在于：所述泵入口阀门、过滤器入口阀门、过滤器出口阀门、 超越分阀门和超越总阀门(18)均为电动球阀。
说明书
采油废水撬装式过滤装置
技术领域
本实用新型涉及采油废水处理技术领域，尤其是涉及一种采油废水撬装 式过滤装置。
背景技术
随着原油开采规模的不断扩大，对于采油废水处理出水水质安全性和稳 定性要求越来越高，从初期的以自然重力分离为主的落后技术逐步转向强化 分离、浮选净化和多级过滤的组合应用;近年来，过滤技术已经在采油废水 治理技术中得到了广泛推广和应用。
传统压力过滤模式采用核桃壳和纤维球或压紧式纤维球作为滤料，其截 留量维持在5mg/L～10mg/L，对粒径≥5μm的颗粒可以得到有效去除;但是， 设备整体动力消耗大，滤料污染严重且清洗难度高，过滤精度低，出水水质 不稳定等问题已凸显出来;过滤单元作为废水处理的后续精处理操作单元， 其过滤精度和稳定性直接影响到设施整体的出水水质。由于采油废水因不同 地域、不同工况，水质水量变化较大，通过现有过滤平台，操作人员须不断 调节单个过滤装置以达到改变过滤器运行参数的目的，操作专业性要求高， 难度大，过滤出水水质得不到有效控制和可靠保障。
实用新型内容
本实用新型所要解决的技术问题在于针对上述现有技术中的不足，提 供一种采油废水撬装式过滤装置，其结构紧凑，设计合理，安装拆卸方便， 选型可调性强，配置灵活，处理精度可控且稳定，实用性强，使用效果好， 适用范围广，推广使用价值高。
为解决上述技术问题，本实用新型采用的技术方案是：一种采油废水 撬装式过滤装置，其特征在于：包括多级袋式过滤器、用于将采油废水泵 送到多级袋式过滤器中的过滤泵和用于滤除采油废水中大颗粒杂质及浮 油的篮式过滤器，以及用于对采油废水过滤过程进行控制的智能控制系 统，所述过滤泵的入口连接有泵入口管线，所述篮式过滤器连接在泵入口 管线上，位于所述篮式过滤器与所述过滤泵之间的泵入口管线上连接有泵 入口阀门，多级所述袋式过滤器通过过滤器级连管线相连，首级所述袋式 过滤器的入口通过过滤器级连管线和与过滤器级连管线相连的过滤器入 口管线与过滤泵的出口相连，位于每级所述袋式过滤器入口处的过滤器级 连管线上均设置有过滤器入口阀门，位于每级所述袋式过滤器出口处的过 滤器级连管线上均设置有过滤器出口阀门，位于末级所述袋式过滤器出口 处的过滤器级连管线上连接有过滤器出口管线，位于每个所述过滤器入口 阀门前端的过滤器级连管线上均连接有压力表管线，所述压力表管线上连 接有压力表阀门和压力表，位于每个所述压力表管线前端的过滤器级连管 线上均连接有超越分管线，所述超越分管线上连接有超越分阀门，所述超 越分管线通过超越总管线和连接在超越总管线上的超越总阀门与过滤器 出口管线相连，所述泵入口阀门、过滤器入口阀门、过滤器出口阀门、压 力表、超越分阀门和超越总阀门均与所述智能控制系统相接。
上述的采油废水撬装式过滤装置，其特征在于：所述智能控制系统设 置在现场控制柜内，所述智能控制系统包括控制器模块和用于给系统中各 用电模块供电的电源模块，所述控制器模块的输入端接有操作按键，所述 控制器模块的输出端接有触摸式液晶显示屏，所述压力表与所述控制器模 块的输入端相接，所述泵入口阀门、过滤器入口阀门、过滤器出口阀门、 超越分阀门和超越总阀门均与所述控制器模块的输出端相接，所述操作按 键和触摸式液晶显示屏均外露在所述现场控制柜的表面上。
上述的采油废水撬装式过滤装置，其特征在于：所述控制器模块为可 编程逻辑控制器。
上述的采油废水撬装式过滤装置，其特征在于：包括撬底板，多级所 述袋式过滤器、过滤泵、篮式过滤器和现场控制柜均安装在撬底板上。
上述的采油废水撬装式过滤装置，其特征在于：所述过滤泵的数量为 两个且分别为主过滤泵和备用过滤泵，相应所述泵入口阀门的数量为两个 且分别为第一泵入口阀门和第二泵入口阀门。
上述的采油废水撬装式过滤装置，其特征在于：所述袋式过滤器的级 数为2～6级。
上述的采油废水撬装式过滤装置，其特征在于：所述袋式过滤器的级 数为4级且分别为首级袋式过滤器、第二级袋式过滤器、第三级袋式过滤 器和末级袋式过滤器，相应所述过滤器入口阀门的数量为4个且分别为设 置在首级袋式过滤器入口处的过滤器级连管线上的第一过滤器入口阀门、 设置在第二级袋式过滤器入口处的过滤器级连管线上的第二过滤器入口 阀门、设置在第三级袋式过滤器入口处的过滤器级连管线上的第三过滤器 入口阀门和设置在末级袋式过滤器入口处的过滤器级连管线上的第四过 滤器入口阀门;相应所述过滤器出口阀门的数量为4个且分别为设置在首 级袋式过滤器出口处的过滤器级连管线上的第一过滤器出口阀门、设置在 第二级袋式过滤器出口处的过滤器级连管线上的第二过滤器出口阀门、设 置在第三级袋式过滤器出口处的过滤器级连管线上的第三过滤器出口阀 门和设置在第四级袋式过滤器出口处的过滤器级连管线上的第四过滤器 出口阀门;相应所述压力表管线的数量为4条且分别为连接在第一过滤器 入口阀门前端的过滤器级连管线上的第一压力表管线、连接在第二过滤器 入口阀门前端的过滤器级连管线上的第二压力表管线、连接在第三过滤器 入口阀门前端的过滤器级连管线上的第三压力表管线和连接在第四过滤 器入口阀门前端的过滤器级连管线上的第四压力表管线，所述压力表阀门 的数量为4个且分别为连接在第一压力表管线上的第一压力表阀门、连接 在第二压力表管线上的第二压力表阀门、连接在第三压力表管线上的第三 压力表阀门和连接在第四压力表管线上的第四压力表阀门，所述压力表的 数量为4个且分别为连接在第一压力表管线上的第一压力表、连接在第二 压力表管线上的第二压力表、连接在第三压力表管线上的第三压力表和连 接在第四压力表管线上的第四压力表;相应所述超越分管线的数量为4条 且分别为连接在第一压力表管线前端的过滤器级连管线上的第一超越分 管线、连接在第二压力表管线前端的过滤器级连管线上的第二超越分管 线、连接在第三压力表管线前端的过滤器级连管线上的第三超越分管线和 连接在第四压力表管线前端的过滤器级连管线上的第四超越分管线，所述 超越分阀门的数量为四个且分别为连接在第一超越分管线上的第一超越 分阀门、连接在第二超越分管线上的第二超越分阀门、连接在第三超越分 管线上的第三超越分阀门和连接在第四超越分管线上的第四超越分阀门。
上述的采油废水撬装式过滤装置，其特征在于：多级所述袋式过滤器 均为快开式袋式过滤器。
上述的采油废水撬装式过滤装置，其特征在于：所述泵入口阀门、过 滤器入口阀门、过滤器出口阀门、超越分阀门和超越总阀门均为电动球阀。
本实用新型与现有技术相比具有以下优点：
1、本实用新型结构紧凑，设计合理，通过撬装式模块化工厂生产，现 场组装，其设备一次性投资费用低，安装拆卸方便，操作专业性要求低，使 用操作方便。
2、本实用新型采用纯机械式多级袋式过滤器，针对采油废水，优选 除油和除渣滤袋，滤袋可以清洗并反复使用，节约能源，选型可调性强， 配置灵活，可控制并保障出水水质要求、设计施工可操作性强、管理方便， 彻底解决了采油废水过滤处理难、效果差的问题。
3、本实用新型采用了多级袋式过滤器，通过梯度配置过滤孔径可适 应处理不同地域、不同工况、不同水质要求的多种类型水处理回注工程， 如油田采出水、钻井水、地表水、地下水、小井群注水等，能够满足多种 水质处理需求。
4、本实用新型多级所述袋式过滤器均为快开式袋式过滤器，30秒以 内就可以快速打开并对袋式过滤器中的滤袋进行更换，能够保证不停机正 常连续运行，管理控制方便。
5、本实用新型的实用性强，能够通过多级过滤孔径配置，可保证采 油废水后期精处理出水水质要求，特别是低渗透油田高标准注水水质要 求，同时滤袋价格便宜，纳污能力强，其处理精度可控且稳定，使用效果 好，推广使用价值高。
