申请日2012.09.14
公开(公告)日2013.03.20
IPC分类号B65F3/24
摘要
本实用新型公开了一种车厢可卸式垃圾车后部污水收集装置，在拉臂箱后门外侧连接接水帆布，拉臂箱后部的水经接水帆布导入与之连接的接水槽，再由接水槽经导水管导入污水箱，制作简便，性能稳定，能够解决拉臂箱后门的漏水问题，保持市容整洁，使用安全放心。
权利要求书
1.一种车厢可卸式垃圾车后部污水收集装置，其特征在于：在拉臂箱后门 外侧连接接水帆布，该接水帆布另一端连接至接水槽，该接水槽下部开口，连 接导水管，该导水管下部设置污水箱，该污水箱上部开口，连接上述导水管。
说明书
车厢可卸式垃圾车后部污水收集装置
技术领域
本实用新型涉及环卫装置，具体涉及一种拉臂箱后部污水收集装置。
背景技术
目前，为了维护居民生活环境，箱式垃圾车因其采用密封装卸，使得生活垃 圾的处理问题逐步改善，但市场上拉臂车拉臂箱后门的防水主要是靠后门与箱 体的密封胶条完成，这种密封方式经常出现密封不严的现象，导致漏水，影响 环境卫生。
实用新型内容
针对上述现有技术存在的不足，本实用新型提供一种车厢可卸式垃圾车后 部污水收集装置，能够解决拉臂箱后门的漏水问题，保持市容整洁，使用安全 放心。

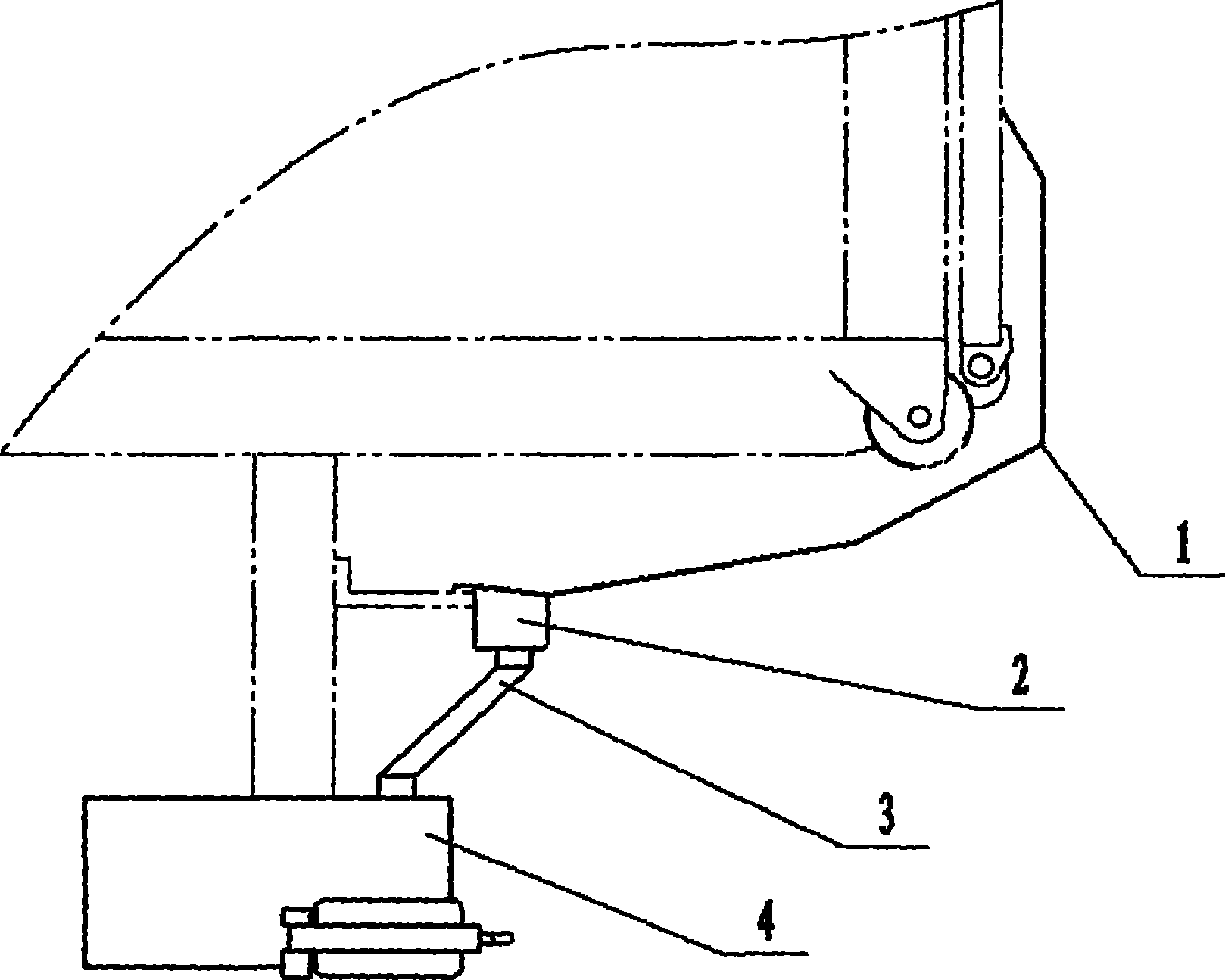

本实用新型解决其技术问题所采用的技术方案是：在拉臂箱后门外侧连接 接水帆布，该接水帆布另一端连接至接水槽，该接水槽下部开口，连接导水管， 该导水管下部设置污水箱，该污水箱上部开口，连接上述导水管。拉臂箱后部 的水经接水帆布导入接水槽，再由接水槽经导水管导入污水箱。
本实用新型的有益效果是：制作简便，性能稳定，用于拉臂车后完善了拉 臂车的防漏水功能。
