申请日2012.09.14
公开(公告)日2013.03.13
IPC分类号B01D24/06
摘要
本实用新型公开了一种用于湿地污水净化处理的过滤装置,它包括滤箱、滤栅和滤料,所述滤箱装置在滤栅内,所述滤料装置在滤箱内;所述滤箱包括支架和孔网,所述孔网固装在支架上;本实用新型结构牢固,耐冲击,水利负荷量大,可防止突然变大的水量的冲击,能够有效的适应湿地污水处理水量大的特点。
权利要求书

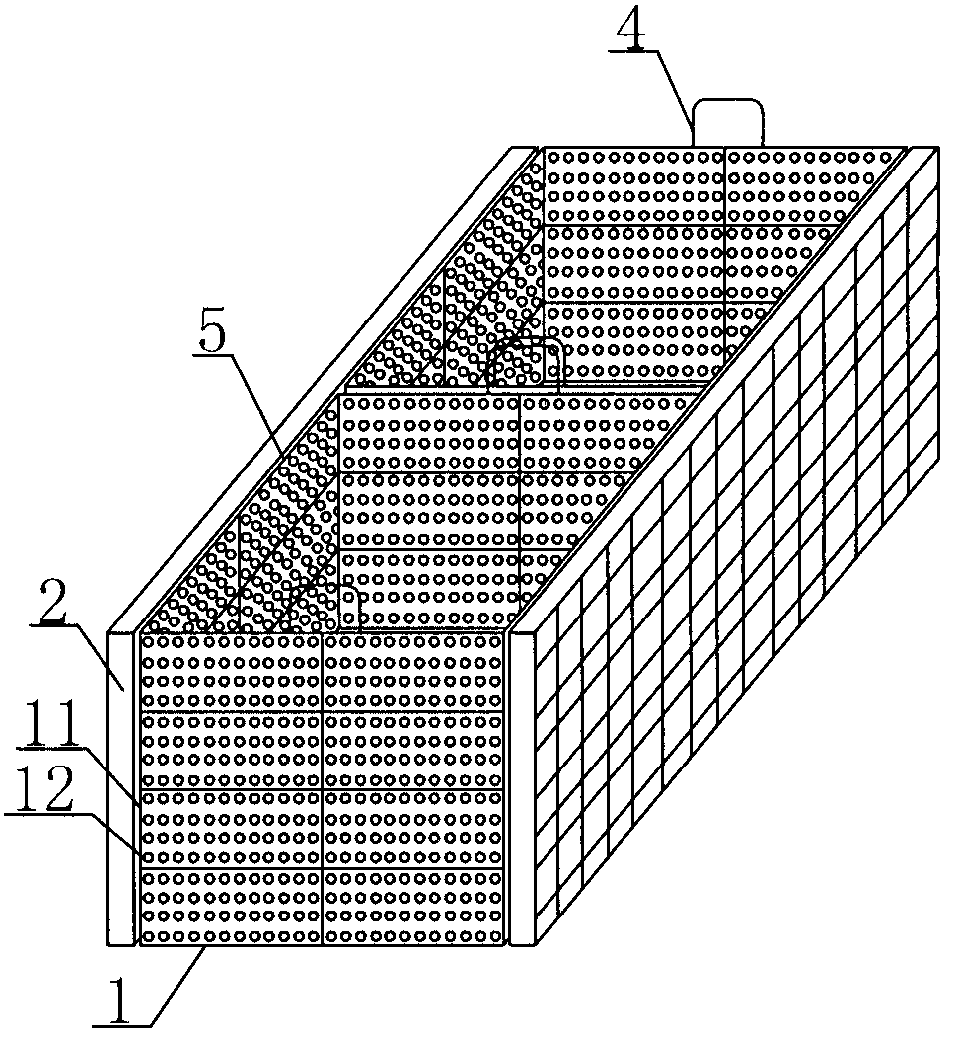

1.一种用于湿地污水净化处理的过滤装置,其特征在于:它包括滤箱(1)、滤栅(2)和滤料(3),所述滤箱(1)装置在滤栅(2)内,所述滤料(3)装置在滤箱(1)内;所述滤箱(1)包括支架(11)和孔网(12),所述孔网(12)固装在支架(11)上。
2.根据权利要求1所述的用于湿地污水净化处理的过滤装置,其特征在于:所述支架(11)由角钢焊接而成。
3.根据权利要求1或2所述的用于湿地污水净化处理的过滤装置,其特征在于:所述孔网(12)固装在支架(11)的外壁上。
4.根据权利要求1所述的用于湿地污水净化处理的过滤装置,其特征在于:所述滤箱(1)顶部设置为敞口状形成箱口(5)。
5.根据权利要求1所述的用于湿地污水净化处理的过滤装置,其特征在于:所述滤栅(2)为隔栅状。
6.根据权利要求3所述的用于湿地污水净化处理的过滤装置,其特征在于:所述孔网(12)孔径优选设置为Φ2—Φ3mm。
7.根据权利要求4所述的用于湿地污水净化处理的过滤装置,其特征在于:它还包括提环(4),所述提环(4)铰装在箱口(5)的两端。
说明书
用于湿地污水净化处理的过滤装置
技术领域
本实用新型涉及过滤装置,特别是涉及一种用于湿地污水净化处理的过滤装置。
背景技术
国内运用较多的初级生态污水处理技术是人工湿地处理技术,主要依靠植物吸收转化、降解作用降低污染物浓度;但,植物对污染物的去除作用受到季节性影响明显,且,要求湿地面积较大,因此,单靠植物的去污方案效果不佳;为提高去污效果,现有方法是先通过滤池沉淀污水中的污染物,再经过湿地中的植物进行净化,这种方法对污水的净化效果较差,且只适用于污水流速平稳和流量较少的情况;为此,发明人经长期设计和多次现场试验,成功研发了一种污水处理量大、净化效果良好的设置在滤池内的污水净化处理过滤装置。
实用新型内容
本实用新型的目的是为了解决上述问题,提供了一种用于湿地污水净化处理的过滤装置。本实用新型提供的过滤装置,其结构牢固,耐冲击,水利负荷量大,可防止突然变大的水量的冲击,能够有效的适应湿地污水处理水量大的特点。
为了达到上述目的,本实用新型所提供的技术方案是:一种用于湿地污水净化处理的过滤装置,它包括滤箱、滤栅和滤料,所述滤箱装置在滤栅内,所述滤料装置在滤箱内;所述滤箱包括支架和孔网,所述孔网固装在支架上。
进一步的,所述支架由角钢焊接而成。
进一步的,所述孔网固装在支架的外壁上。
进一步的,述滤箱顶部设置为敞口状形成箱口。
进一步的,所述滤栅为隔栅状。
进一步的,所述孔网孔径优选设置为Φ2—Φ3mm。
进一步的,它还包括提环,所述提环铰装在箱口的两端。
采用上述技术方案,本实用新型的技术效果有:
1、本实用新型的提环设计,安装以及更换滤料等环节的操作简单,污水净化效果好;
2、本实用新型的结构牢固,耐冲击,水力负荷量大,可抵抗突然变大的水量的冲击。
