申请日2012.09.14
公开(公告)日2013.03.27
IPC分类号G05B19/418
摘要
本实用新型涉及一种用于废水余热回收的能效监控器，它包括显示屏、监控系统主机、总线、温控仪、流量计、热泵机组线控器、电能表、GPRS无线模块和监控平台，所述显示屏和监控系统主机连接，所述总线和监控系统主机连接，该总线连接有温控仪、流量计、热泵机组线控器和电能表，所述GPRS无线模块安装在监控系统主机上，所述GPRS无线模块和监控平台通过无线网络连接。本实用新型与现有技术相比，具有以下明显效果：结构设计合理，通过监控系统主机、显示屏和监控平台的设置，可实现对印染厂废水余热回收热泵机组的能效状况的远程监控。
权利要求书
1.一种用于废水余热回收的能效监控器，其特征在于：包括显示屏、监控系统主机、总线、温控仪、流量计、热泵机组线控器、电能表、GPRS无线模块和监控平台，所述显示屏和监控系统主机连接，所述总线和监控系统主机连接，该总线连接有温控仪、流量计、热泵机组线控器和电能表，所述GPRS无线模块安装在监控系统主机上，所述GPRS无线模块和监控平台通过无线网络连接。
2.根据权利要求1所述的用于废水余热回收的能效监控器，其特征在于：所述监控系统主机为基于ARM11的监控系统主机，所述总线为RS485总线。
3.根据权利要求1所述的用于废水余热回收的能效监控器，其特征在于：所述温控仪为数显温控仪，流量计为数显流量计，电能表为数显电能表。
4.根据权利要求1所述的用于废水余热回收的能效监控器，其特征在于：所述监控平台为PC平台或手机平台。
说明书
一种用于废水余热回收的能效监控器
技术领域
本实用新型涉及一种能效监控系统，尤其是涉及一种用于废水余热回收的能效监控器,属于废水余热回收系统。
背景技术
印染厂废水余热回收能效监控系统用于监控印染厂废水余热回收热泵机组的运行功率、电能消耗以及废水余热回收利用率状况，通常安装有流量表、电能表、温度表、热泵控制器等装置，数据采集时需要人工抄表、汇总、分析。由于工作环境恶劣，人工操作存在着工作量大，操作不方便，不能实时且精确的反应印染厂余热回收热泵机组的运行功率、电能消耗以及废水余热利用状况等情况。
实用新型内容
本实用新型所要解决的技术问题是克服现有技术中所存在的上述不足，而提供一种结构设计合理、可进行实时监控的废水余热回收热能效监控系统。

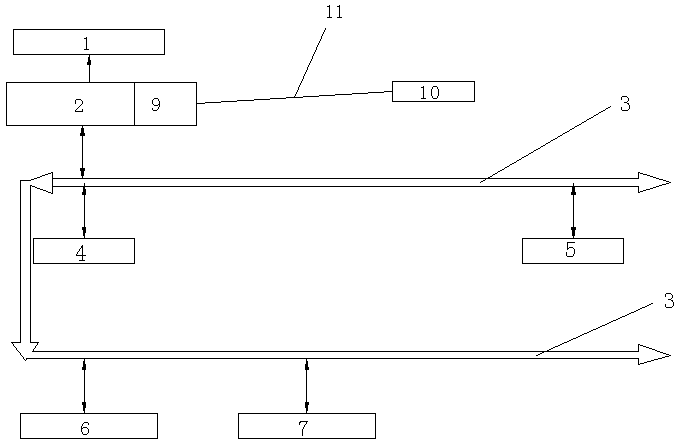

本实用新型解决上述技术问题所采用的技术方案是：用于废水余热回收的能效监控器，其特征在于：包括显示屏、监控系统主机、总线、温控仪、流量计、热泵机组线控器、电能表、GPRS无线模块和监控平台，所述显示屏和监控系统主机连接，所述总线和监控系统主机连接，该总线连接有温控仪、流量计、热泵机组线控器和电能表，所述GPRS无线模块安装在监控系统主机上，所述GPRS无线模块和监控平台通过无线网络连接。
本实用新型还包括GPRS无线模块和监控平台，所述GPRS无线模块设置在监控系统主机上，所述GPRS无线模块和监控平台通过无线网络连接。用于将印染厂废水余热回收热泵机组的运行功率、电能消耗、废水热量回收率、产热水等相关信息传输到监控平台上，实现远程监控。
本实用新型所述监控系统主机为基于ARM11的监控系统主机，所述总线为RS485总线。
本实用新型所述温控仪为数显温控仪，流量计为数显流量计，电能表为数显电能表。使得观察时更为直观方便。
本实用新型所述监控平台为PC平台或手机平台。
本实用新型与现有技术相比，具有以下明显效果：结构设计合理，通过监控系统主机、显示屏和监控平台的设置，可实现对印染厂废水余热回收热泵机组的能效状况的远程监控，通过温控仪、流量计、热泵机组线控器和电能表采集的数据，使得用户能够实时了解机组的运行功率、电能消耗、热水产量以及废水余热利用值等。功能丰富、操作简单，能很好地满足印染厂废水余热回收工程的需求。
