申请日2012.12.24
公开(公告)日2013.07.03
IPC分类号C02F1/44; C02F9/14
摘要
本实用新型涉及一种高盐分碱减量废水的处理设备，其包括调节池、酸析池、中和池、配水池、MBR曝气池以及RO系统;其中，所述调节池、酸吸池、中和池、配水池、MBR曝气池以及RO系统依次连接并形成一集成式处理设备。本实用新型的高盐分碱减量废水的处理设备结合了膜生物反应器(MBR)与反渗透(RO)各自的优点，经生化反应处理的污水再经膜过滤，将水中的悬浮物和胶体等大分子物质截留，出水可直接达标排放或者进入下一段的深度处理，具有占地面积小、污泥量少、操作简单易于控制等优点。
权利要求书

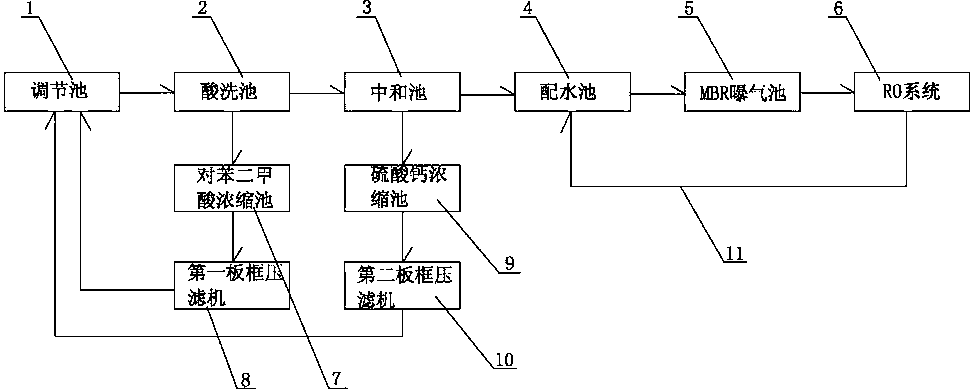

1.一种高盐分碱减量废水的处理设备，其特征在于：包括调节池、酸析池、中和池、配水池、MBR曝气池以及RO系统;其中，所述调节池、酸吸池、中和池、配水池、MBR曝气池以及RO系统依次连接并形成一集成式处理设备。
2.如权利要求1所述的高盐分碱减量废水的处理设备，其特征在于：于所述酸析池的底部与一对苯二甲酸浓缩池连接;该对苯二甲酸浓缩池通过一第一板框压滤机与调节池连接。
3.如权利要求1所述的高盐分碱减量废水的处理设备，其特征在于：于所述中和池的底部与一硫酸钙浓缩池连接;该硫酸钙浓缩池通过一第二板框压滤机与调节池连接。
4.如权利要求1所述的高盐分碱减量废水的处理设备，其特征在于：于所述RO系统和配水池之间设有一淡水回流管道。
说明书
一种高盐分碱减量废水的处理设备
技术领域
本实用新型涉及一种废水 处理装置，具体涉及一种高盐分碱减量废水的处理设备，属于工业废水处理设备技术领域。
背景技术
碱减量废水是涤纶仿真丝碱减量工序产生的，主要含涤纶水解物对苯二甲酸、乙二醇等，其中对苯二甲酸含量高达75%。碱减量废水不仅pH值高(一般>12)，而且有机物浓度高。近年来，节水型碱减量机普遍应用，在减少排放的同时，也使得排放废水的CODCr和电导率更高。碱减量工序排放的废水中CODCr可高达9万mg/L，电导率高达20000-50000μS/cm，高分子有机物及部分染料很难被生物降解，此种废水属高浓度难降解有机废水。若将其直接与其他生产废水混合，即使将CODCr稀释到1000—1500mg/L，其主要组分对苯二甲酸、钠离子、氯离子仍对微生物有明显的抑制作用，普通的生物处理难以达到排放标准。
目前，处理碱减量废水的处理工艺主要有以下几种：
1、酸析预处理后与其他的印染废水混合处理
本方法是通过酸析除去对苯二甲酸后，再与其他印染废水一起处理，经过传统的厌氧/好氧工艺使出水达到排放标准。该方法利用传统的印染废水的处理方法，技术相对成熟，但是针对高盐分的大量的该种废水对生化池会造成一定程度的冲击，难以实现处理目标。
2、酸析预处理后集成膜处理
碱减量废水膜法集成处理方法将超滤和纳滤两项膜技术，合理地应用于废水处理工艺中，能回收纯度高达90%以上的对苯二甲酸，降低处理成本和废水CODCr的目的。因该种废水的难降解有机物含量高，直接通过超滤后在进行纳滤，对后续纳滤所需的成本较高。
此外，以上两种方法难以实现盐分的去除。
因此，为解决上述技术问题，确有必要提供一种具有改良结构的高盐分碱减量废水的处理设备，以克服现有技术中的所述缺陷。
实用新型内容
为解决上述技术问题，本实用新型的目的在于提供一种膜生物反应器(MBR)与反渗透(RO)组合的高盐分碱减量废水的处理设备，其针对印染废水中高盐分难生物降解废水的水质特点所开发，能有效实现有机物(CODCr)和色度的高效去除。
为实现上述目的，本实用新型采取的技术方案为：一种高盐分碱减量废水的处理设备，其包括调节池、酸析池、中和池、配水池、MBR曝气池以及RO系统;其中，所述调节池、酸吸池、中和池、配水池、MBR曝气池以及RO系统依次连接并形成一集成式处理设备。
本实用新型的高盐分碱减量废水的处理设备进一步设置为：于所述酸析池的底部与一对苯二甲酸浓缩池连接;该对苯二甲酸浓缩池通过一第一板框压滤机与调节池连接。
本实用新型的高盐分碱减量废水的处理设备进一步设置为：于所述中和池的底部与一硫酸钙浓缩池连接;该硫酸钙浓缩池通过一第二板框压滤机与调节池连接。
本实用新型的高盐分碱减量废水的处理设备还设置为：于所述RO系统和配水池之间设有一淡水回流管道。
与现有技术相比，本实用新型具有如下有益效果：
1. 本实用新型的高盐分碱减量废水的处理设备结合了膜生物反应器(MBR)与反渗透(RO)各自的优点，经生化反应处理的污水再经膜过滤，将水中的悬浮物和胶体等大分子物质截留，出水可直接达标排放或者进入下一段的深度处理，具有占地面积小、污泥量少、操作简单易于控制等优点;
2. 本实用新型的高盐分碱减量废水的处理设备能对难以降解的对苯二甲酸进行回收，节约处理成本;
3. 本实用新型的高盐分碱减量废水的处理设备可以很好的解决盐分高的问题，并使出水CODCr控制在200mg/L以下，这是针对该种废水处理的关键，因为原水的电导率太高，常规的生物处理根本无法解决;而所谓的耐盐菌生物处理也有其局限，如盐分必须稳定在一定范围内才能生物处理，盐分增加或减少太多都会造成微生物失活。
