申请日2013.03.11
公开(公告)日2013.08.21
IPC分类号C02F9/14
摘要

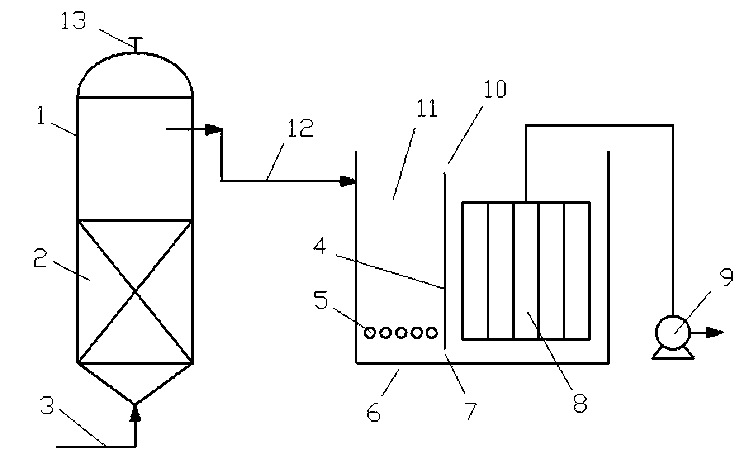

一种养殖废水处理与资源化利用生物反应装置，它由厌氧池(1)和好氧池(6)构成，其中，厌氧池的下部为填料层(2);好氧池由隔离墙(4)分隔开，一侧为曝气区(11)安装曝气分布器(5)，另一侧为膜生物区安装膜生物反应器(8)。本实用新型处理养殖废水出水水质较好，既经济，又节省占地和能耗。
权利要求书
1.一种养殖废水处理与资源化利用生物反应装置，其特征在于，它由厌氧池(1)和好氧池(6)构成，其中，厌氧池(1)的下部为填料层(2);好氧池(6)由隔离墙(4)分隔开，一侧为曝气区(11)安装曝气分布器(5)，另一侧为膜生物区安装膜生物反应器(8)。
2.根据权利要求1所述的养殖废水处理与资源化利用生物反应装置，其特征在于，进水管(3)安装在厌氧池(1)的底部，厌氧池(1)位于填料层(2)上面有出水管(12)与好氧池(6)的曝气区(11)连通。
3.根据权利要求1所述的养殖废水处理与资源化利用生物反应装置，其特征在于，隔离墙(4)底部有回流窗(7)，顶部有溢流堰(10)，形成曝气区(11)和膜生物区的废水循环通道。
4.根据权利要求1所述的养殖废水处理与资源化利用生物反应装置，其特征在于，厌氧池(1)顶部有沼气收集管(13)。
5.根据权利要求1所述的养殖废水处理与资源化利用生物反应装置，其特征在于，好氧池(6)中由隔离墙(4)分隔开的曝气区(11)和膜生物区的容积比为1:3或1:4。
6.根据权利要求1所述的养殖废水处理与资源化利用生物反应装置，其特征在于，膜生物反应器(8)的出水管接负压泵(9)。
说明书
养殖废水处理与资源化利用生物反应装置
技术领域
本实用新型涉及废水处理装置，具体说是一种养殖废水处理与资源化利用生物反应装置，属于污水处理技术领域。
背景技术
近年来，规模化养殖业在我国发展迅速，一些大型集约式工业化养殖业已在北京、上海、沈阳以及广东、四川等省市获得了迅速发展，并取得了举世瞩目的成绩。
由于养殖废水属于高浓度有机废水，采用好氧工艺直接处理，需要对废水进行稀释，或者采用较长的水力停留时间。这意味着处理装置容积大，投资高;另外，好氧生物工艺直接处理高浓度有机废水，能耗和运行费用较高。厌氧-好氧组合工艺是公认的处理高浓度有机废水的较为经济的工艺，一般有UASB-SBR工艺、CSTR-SBR工艺、IC-SBR工艺等，这些工艺的处理深度均达不到废水回用的程度。如果要求对养殖废水进行处理后回用，则厌氧处理后再结合MBR工艺处理就可达到目的。
实用新型内容
本实用新型的目的是提供一种旨在使家畜养殖废水处理后达到回用、并使占地和运行费用较低的养殖废水处理与资源化利用生物反应装置。
本实用新型提供的养殖废水处理与资源化利用生物反应装置，它由厌氧池和好氧池构成，其中，厌氧池的下部为填料层;好氧池由隔离墙分隔开，一侧为曝气区安装曝气分布器，另一侧为膜生物区安装膜生物反应器。
上述中，进水管安装在厌氧池的底部，厌氧池位于填料层上面有出水管与好氧池的曝气区连通，使废水由下向上流过填料层，再从出水管出来进入好氧池的曝气区。
隔离墙底部有回流窗，顶部有溢流堰，形成曝气区和膜生物区的废水循环通道，活性污泥与膜生物反应器通过回流窗反复循环，既发生生物反应，又起到膜过滤作用，使出水水质达到回用的目的。
厌氧池顶部有沼气收集管，可收集厌氧池产生的消化气即沼气。
好氧池中由隔离墙分隔开的曝气区和膜生物区的容积比为1:3或1:4，此容积比有利于充分利用膜生物反应区以提高反应效率。
膜生物反应器的出水管接负压泵，使出水通过负压泵的负压抽吸作用实现回用。
本实用新型可进行厌氧和好氧联合处理，处理出水水质较好，废水的主要污染指标COD和NH3-N的平均去除率分别达到99%和96%。由于膜生物反应器具有处理水质好的特点，因此总排出水的水质非常稳定。本实用新型处理养殖废水及资源化利用并使废水处理回用，既经济，又节省占地和能耗。
