申请日2012.12.24
公开(公告)日2013.06.19
IPC分类号B60P3/00
摘要
本实用新型公开了一种农村单户厕所污水罐更换装置，属于污水处理领域，包括更换专用车、污水处理装置和用于放置污水处理装置的罐池，更换专用车包括车体、储水罐、水枪、吊车和吊车绳索，储水罐和吊车放置在更换专用车的车体上，水枪通过水管与储水罐连接;污水处理装置包括污水处理罐、进污口、排水口、冲洗口、满溢警示电路、提手、沉淀排污口和沉淀排污阀门，污水处理罐的一端设有进污口和冲洗口，且进污口设在冲洗口上方，污水处理罐侧壁上部等间距的设有若干个排水口。有益效果是结构简单、经济卫生、操作方便快捷，针对农村单户居住分散不易解决卫生和蚊蝇滋生的问题，可达到大小便污水收集处理设施更换的便捷化、快速化。
权利要求书

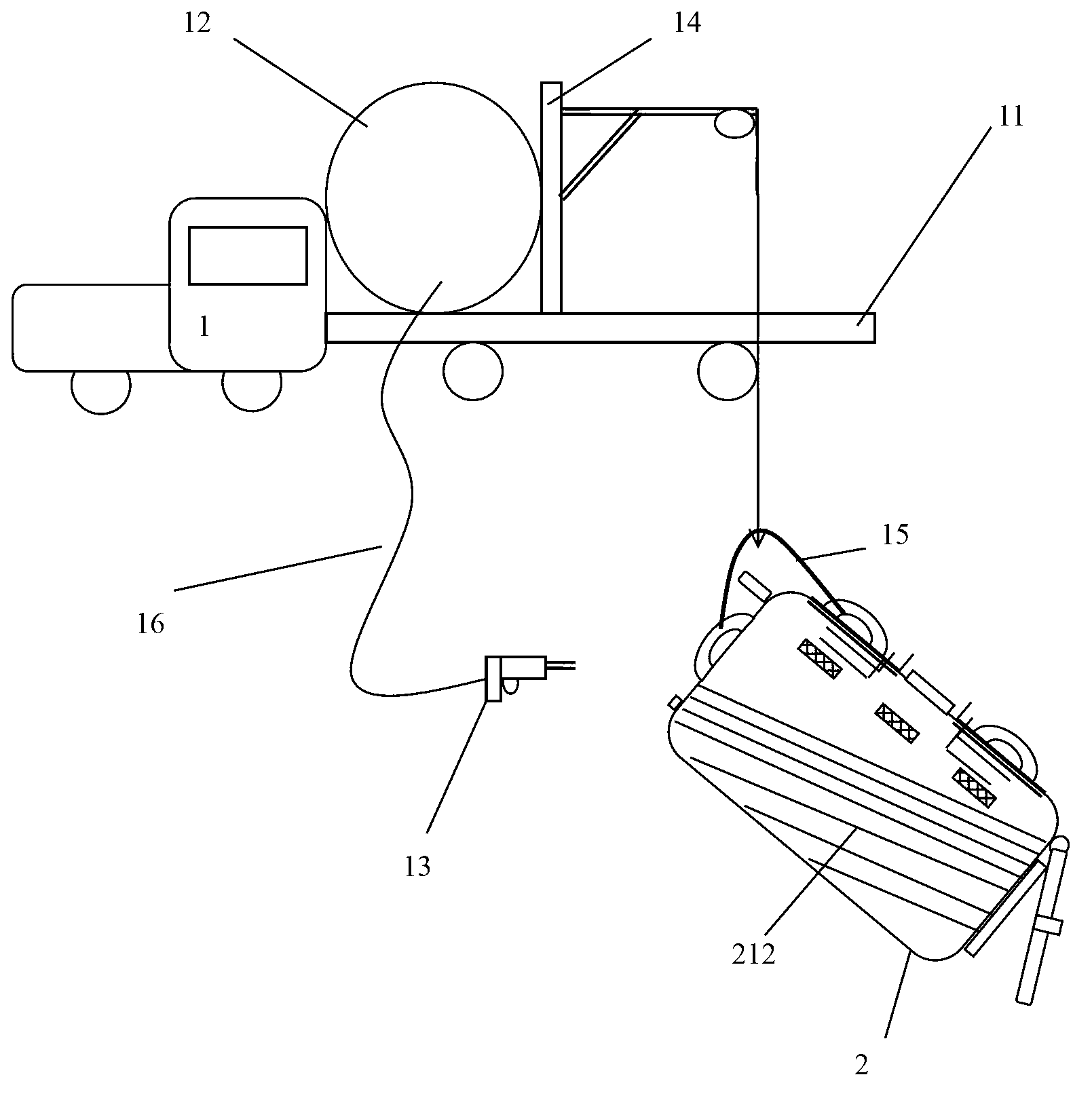

1.一种农村单户厕所污水罐更换装置，其特征在于，包括更换专用车(1)、污水处理 装置(2)和用于放置污水处理装置(2)的罐池(3)，所述的更换专用车(1)包括车体(11)、 储水罐(12)、水枪(13)、吊车(14)和吊车绳索(15)，储水罐(12)和吊车(14)放置 在更换专用车(1)的车体(14)上，水枪(13)通过水管与储水罐(12)连接;所述的污 水处理装置(2)包括污水处理罐(21)、进污口(22)、排水口(23)、冲洗口(24)、满溢 警示电路(25)、提手(26)、沉淀排污口(27)和沉淀排污阀门(28)，污水处理罐(21) 的一端设有进污口(22)和冲洗口(24)，且进污口(22)设在冲洗口(24)上方，污水处 理罐(21)的另一端设有沉淀排污口(27)，沉淀排污口(27)外设有沉淀排污阀门(28)， 污水处理罐(21)顶部外侧和进污口(22)下方均设有提手(26)，污水处理罐(21)侧壁 上部等间距的设有若干个排水口(23)，满溢警示电路(25)包括电路浮子(251)和指示 灯(252)，指示灯(252)设在居民家中，电路浮子(251)设在污水处理罐(21)内，且 放置在高于排水口(23)的水平位置处，指示灯(252)和电路浮子(251)电连接。
2.根据权利要求1所述的一种农村单户厕所污水罐更换装置，其特征在于，所述的污 水处理装置(2)的更换，采用电话预约方式进行。
3.根据权利要求1或2所述的一种农村单户厕所污水罐更换装置，其特征在于，所述 的污水处理罐(21)顶部设有观察口(213)。
说明书
农村单户厕所污水罐更换装置
技术领域
本实用新型涉及一种农村单户厕所污水罐更换装置，属于污水处理领域。
背景技术
当前，农村许多地方的厕所依然是露天设置，几乎不经过任何处理，蚊蝇滋生，又脏 又臭，很不卫生。现已提出的农村生活污水 处理方案均是通过对大小便污水进行收集处理， 进而解决厕所卫生和蚊蝇滋生的问题，还可以使沉淀物用于农业施肥。但对于小规模、居 住密度低的村宅，尤其是单散住户，上述几种方案处理都不太方便，且成本比较高。
发明内容
针对上述现有技术存在的问题，本实用新型提供一种农村单户厕所污水罐更换装置， 可方便的将单散住户的大小便污水集中处理，成本低，处理设施更换便捷、快速，能解决 厕所卫生和蚊蝇滋生问题，并将沉淀物用于农业施肥。
为了实现上述目的，本实用新型采用的技术方案是：一种农村单户厕所污水罐更换装 置，包括更换专用车、污水处理装置和用于放置污水处理装置的罐池，更换专用车包括车 体、储水罐、水枪、吊车和吊车绳索，储水罐和吊车放置在更换专用车的车体上，水枪通 过水管与储水罐连接;污水处理装置包括污水处理罐、进污口、排水口、冲洗口、满溢警 示电路、提手、沉淀排污口和沉淀排污阀门，污水处理罐的一端设有进污口和冲洗口，且 进污口设在冲洗口上方，污水处理罐的另一端设有沉淀排污口，沉淀排污口外设有沉淀排 污阀门，污水处理罐顶部外侧和进污口下方均设有提手，污水处理罐侧壁上部等间距的设 有若干个排水口，满溢警示电路包括电路浮子和指示灯，指示灯设在居民家中，方便提醒 居民是否需要清理污水处理罐，电路浮子设在污水处理罐内，且放置在高于排水口的水平 位置处，指示灯和电路浮子电连接。
污水处理装置的更换，采用电话预约方式进行;污水处理罐顶部设有观察口。
本实用新型的有益效果是：结构简单、经济卫生、操作方便快捷，针对农村单户居住 分散不易解决卫生和蚊蝇滋生的问题，可方便的将单散住户的大小便污水集中处理、用于 农业施肥，且污水收集处理设施更换便捷、快速，成本低，减少农村居民的工作量，进一 步提高卫生处理的便捷化。
