申请日2012.12.24
公开(公告)日2013.06.12
IPC分类号C02F11/12
摘要
本实用新型提供一种可移动的污泥干燥装置,包括移动装置、蒸汽锅炉、污泥干燥机;蒸汽锅炉和污泥干燥机均设在移动装置上;污泥干燥机的内侧壁上设有加热腔体,在污泥干燥机的一端设有蒸汽进口,另一端设蒸汽出口,蒸汽进口和蒸汽出口均与蒸汽锅炉相连;污泥干燥机一端的上表面设有湿污泥进口,污泥干燥机另一端的上表面设有尾气出口,污泥干燥机的下表面设有干污泥出口。本实用新型的有益效果是便于移动和运输,适用范围广;可将含水率约为80%的污泥,干燥为含水率小于或等于50%的污泥;干燥过程中产生的尾气经尾气处理器处理后达标排放;蒸汽锅炉可使用柴油或燃气作为燃料,也可利用污泥消化产生的沼气作为燃料,节能效果好。
权利要求书
1.一种可移动的污泥干燥装置,其特征在于:包括移动装置、蒸汽锅 炉、污泥干燥机;所述蒸汽锅炉和污泥干燥机均设在所述移动装置上;所 述污泥干燥机的内侧壁上设有加热腔体,在所述污泥干燥机的一端设有与 所述加热腔体相连通的蒸汽进口,另一端设有与所述加热腔体相连通的蒸 汽出口,所述蒸汽进口和蒸汽出口均与所述蒸汽锅炉相连;所述污泥干燥 机一端的上表面设有湿污泥进口,所述污泥干燥机另一端的上表面设有尾 气出口,所述污泥干燥机的下表面设有干污泥出口。
2.根据权利要求1所述的可移动的污泥干燥装置,其特征在于:所述 移动装置为拖车。
3.根据权利要求1所述的可移动的污泥干燥装置,其特征在于:所述 尾气出口上连接有尾气处理器。
4.根据权利要求1所述的可移动的污泥干燥装置,其特征在于:所述 污泥干燥机的外表面设有隔热层。
5.根据权利要求1或4任一项所述的可移动的污泥干燥装置,其特征 在于:所述污泥干燥机内设有搅拌轴,在所述搅拌轴上设有若干搅拌桨叶。
说明书
一种可移动的污泥干燥装置
技术领域
本实用新型涉及一种污泥干燥装置,尤其是涉及一种可移动的污泥干 燥装置。
背景技术
随着我国城镇化水平的不断提高,污水处理量逐年增加,伴随着污水 处理厂的建设及投运,剩余污泥的产量也急剧上升;污泥含水率高,体积 庞大,给运输、贮存和最终处置都带来了极大的困难,因此脱水后的污泥 干化是污泥 贮存、运输和处置的关键步骤。国家环保部颁发的《关于加强 城镇污水处理厂污泥污染防治工作的通知》(环办﹝2010﹞157号)中明确 规定:“污水处理厂以贮存(即不处理处置)为目的的将污泥运出厂界的, 必须将污泥脱水至含水率在50%以下”。我国目前小型污水处理厂、工矿企 业污水处理站等小规模处理设施的污水处理量占有相当的比例,而且大多 数的小规模污水处理设施只设有相对简单的污泥处理设备,没有设置污泥 处置设备,污泥脱水后的含水率约为80%,是达不到国家环保部的要求,而 且现有技术的污泥处理设备不便于移动和运输,更换使用场合不方便。
发明内容
本实用新型要解决的问题是提供一种结构简单、便于移动和运输,更 换使用场合灵便,干燥效果好的一种可移动的污泥干燥装置,尤其适合小 型污水处理厂和工矿企业污水处理站脱水污泥的干燥。
为解决上述技术问题,本实用新型采用的技术方案是:一种可移动的 污泥干燥装置,包括移动装置、蒸汽锅炉、污泥干燥机;所述蒸汽锅炉和 污泥干燥机均设在所述移动装置上;所述污泥干燥机的内侧壁上设有加热 腔体,在所述污泥干燥机的一端设有与所述加热腔体相连通的蒸汽进口, 另一端设有与所述加热腔体相连通的蒸汽出口,所述蒸汽进口和蒸汽出口 均与所述蒸汽锅炉相连;所述污泥干燥机一端的上表面设有湿污泥进口, 所述污泥干燥机另一端的上表面设有尾气出口,所述污泥干燥机的下表面 设有干污泥出口。
所述蒸汽锅炉使用柴油或燃气作为燃料,也可利用污泥消化产生的沼 气作为燃料,具有节能的效果;通过所述蒸汽锅炉产生的热蒸汽通过蒸汽 进口进入所述加热腔体内,为污泥进行干燥,低温的蒸汽通过蒸汽出口再 返回至蒸汽锅炉继续进行加热。
进一步,所述移动装置为拖车。
进一步,所述尾气出口上连接有尾气处理器,所述污泥干燥机在干燥 过程中产生的尾气经尾气处理器处理后达标排放。
进一步,所述污泥干燥机的外表面设有隔热层,为所述污泥干燥机进 行保温,避免热量大量外排,节约能源。
进一步,所述污泥干燥机内设有搅拌轴,在所述搅拌轴上设有若干搅 拌桨叶。
本实用新型具有的优点和积极效果是:由于采用上述技术方案,将污 泥干燥机及蒸汽锅炉设置在拖车上,不但结构紧凑、便于移动和运输,而 且方便更换使用场合,适用范围广;设有搅拌轴及搅拌桨叶,可将含水率 约为80%的污泥,干燥为含水率小于或等于50%的污泥,干燥效果好;尾气 出口设有尾气处理器,所述污泥干燥机在干燥过程中产生的尾气经尾气处 理器处理后达标排放,保护环境;蒸汽锅炉可使用柴油或燃气作为燃料, 也可利用污泥消化产生的沼气作为燃料,具有节能效果。
附图说明

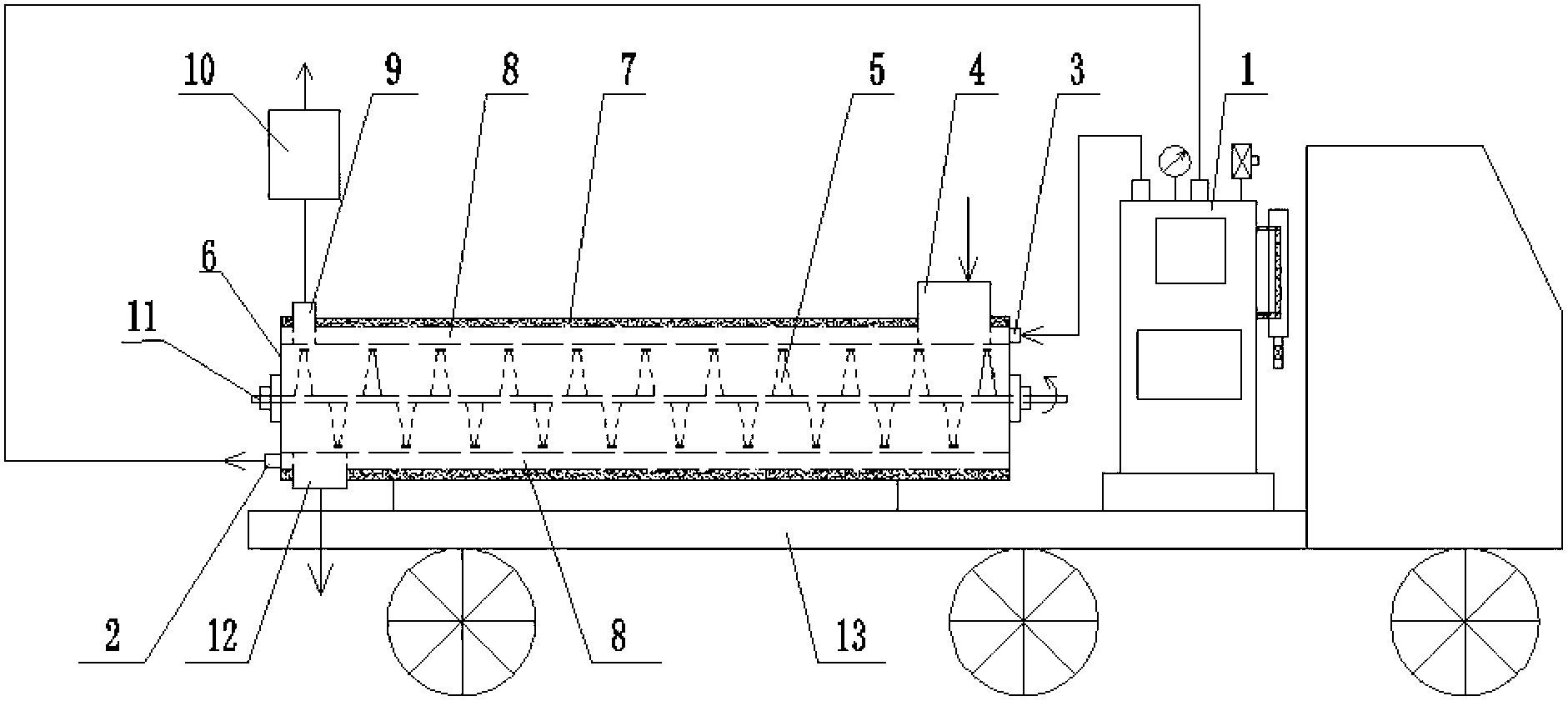

图1是本实用新型的主视结构示意图。
图中:
1、蒸汽锅炉 2、蒸汽出口 3、蒸汽进口
4、湿污泥进口 5、搅拌桨叶 6、污泥干燥机
7、隔热层 8、加热腔体 9、尾气出口
10、尾气处理器 11、搅拌轴 12、干污泥出口
13、拖车
具体实施方式
如图1所示,本实用新型一种可移动的污泥干燥装置,包括移动装置、 蒸汽锅炉1、污泥干燥机6;所述蒸汽锅炉1和污泥干燥机6均设在所述移 动装置上;所述污泥干燥机6的内侧壁上设有加热腔体8,在所述污泥干燥 机6的一端设有与所述加热腔体8相连通的蒸汽进口3,另一端设有与所述 加热腔体8相连通的蒸汽出口2,所述蒸汽进口3和蒸汽出口2均与所述蒸 汽锅炉1相连;所述污泥干燥机6一端的上表面设有湿污泥进口4,所述污 泥干燥机6另一端的上表面设有尾气出口9,所述污泥干燥机6的下表面设 有干污泥出口12。
优选的,所述移动装置为拖车13。
优选的,所述尾气出口9上连接有尾气处理器10。
优选的,所述污泥干燥机6的外表面设有隔热层7,为所述污泥干燥机 6进行保温,避免热量大量外排,节约能源。
优选的,所述污泥干燥机6内设有搅拌轴11,在所述搅拌轴11上设有 若干搅拌桨叶5。
本实例的工作过程:在使用时,首件将本实用新型移动至所需场合的 指定地点,开启蒸汽锅炉1,加热蒸汽通过蒸汽进口3进入加热腔体8内, 为污泥干燥机6的加热腔体8供应热蒸汽,开启污泥干燥机6,将湿污泥通 过湿污泥进口4定量送入污泥干燥机6,随着搅拌轴11的转动,搅拌桨叶 5对湿污泥进行搅拌、推移,并清理内壁粘附的物料,翻动的湿污泥被加热 腔体8加热,湿污泥中的水分得以蒸发,湿污泥干燥后自干污泥出口12排 出,在湿污泥干燥过程中产生的尾气,经尾气出口9排至尾气处理器10, 处理后达标排放,保护环境,低温的加热蒸汽从蒸汽出口2返回至蒸汽锅 炉1继续进行加热。
所述蒸汽锅炉1使用柴油或燃气作为燃料,也可利用污泥消化产生的 沼气作为燃料,具有节能的效果。
