申请日2013.03.11
公开(公告)日2013.08.21
IPC分类号C02F3/30
摘要
一种生活污水处理与回用一体化生物反应器，该反应器(2)由隔墙(5)分隔开，一侧为缺氧区(3)，另一侧为好氧区(4)，好氧区里安装有膜生物反应器(9)，膜生物反应器底部安装有曝气装置(7)。因此。本实用新型处理生活污水总排出水水质非常稳定，且占地小、运行成本较低。
权利要求书
1.一种生活污水处理与回用一体化生物反应器，其特征在于，该反应器(2)由隔墙(5)分隔开，一侧为缺氧区(3)，另一侧为好氧区(4)，好氧区(4)里安装有膜生物反应器(9)，膜生物反应器(9)底部安装有曝气装置(7)。
2.根据权利要求1所述的生活污水处理与回用一体化生物反应器，其特征在于，隔墙(5)底部有回流窗(6)，顶部有溢流堰(11)，形成缺氧区(3)和好氧区(4)的废水循环通道。
3.根据权利要求1所述的生活污水处理与回用一体化生物反应器，其特征在于，缺氧区(3)和好氧区(4)两部分的容积比为3:2或2:1。
4.根据权利要求1所述的生活污水处理与回用一体化生物反应器，其特征在于，进水管(1)安装在缺氧区(2)上部，膜生物反应器(9)的出水管(10)接负压泵(8)。
说明书
生活污水处理与回用一体化生物反应器
技术领域
本实用新型涉及废水处理装置，具体说是一种生活污水处理与回用一体化生物反应器，属废水处理技术领域。
背景技术
生活污水的处理技术较多，但常规的活性污泥工艺对氮、磷的去除率很低，容易引起受纳水体的富营养化。随着对污水处理工艺研究的逐步深入，人们对传统的活性污泥工艺不断进行改造，以提高对氮、磷的去除。近年来广泛采用的A/O法、A2/O法、SBR等工艺在脱氮、除磷方面都起到了一定的作用。但这些工艺的处理深度均达不到污水回用的程度，为了达到回用的目的，必须增加深度处理手段如过滤、活性炭吸附等，这样会延长流程，增加占地和成本。
实用新型内容
本实用新型的目的是提供一种占地小和运行成本较低的生活污水处理与回用一体化生物反应器。

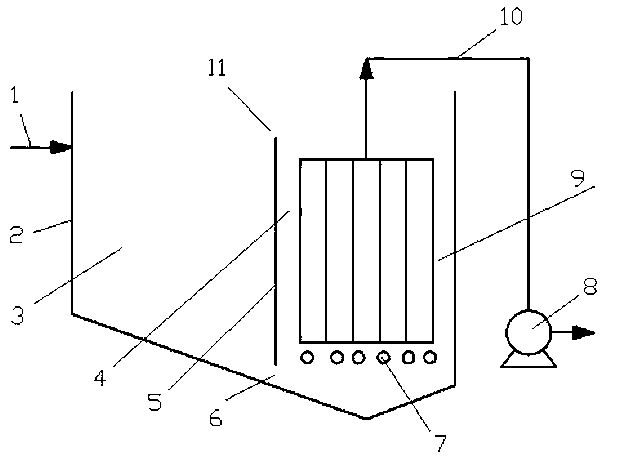

本实用新型提供的生活污水处理与回用一体化生物反应器，该反应器由隔墙分隔开，一侧为缺氧区，另一侧为好氧区，好氧区里安装有膜生物反应器，膜生物反应器底部安装有曝气装置。
其中，隔墙底部有回流窗，顶部有溢流堰，形成缺氧区和好氧区的废水循环通道，缺氧区和好氧区两部分的容积比为3:2或2:1，进水管安装在缺氧区上部，膜生物反应器的出水管接负压泵，
本实用新型不仅将缺氧-好氧两个过程合二为一，在一个池中完成硝化和反硝化过程;而且好氧池设计为浸没式膜生物反应器(MBR)，膜组件采用中空纤维超滤膜，并通过负压泵的负压抽吸作用得到膜过滤出水，使出水水质达到回用的要求。浸没式MBR具有工艺简单和运行费用低的优点，负压泵的能耗仅为分置式的1/10。
