申请日2013.03.11
公开(公告)日2013.08.21
IPC分类号C02F11/12
摘要

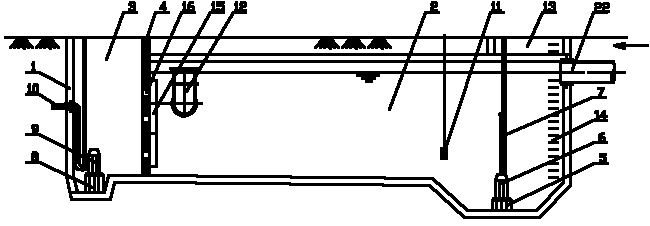

本实用新型涉及一种沉降式污泥脱水池。脱水池与脱水机械方式有相同的特点，同时又能相对集中使污泥得到脱水，现有的脱水池分离后首席或成中仍然会搅浑，存在能源浪费严重的缺点，从脱水效果和环境效益等方面考虑，均存在着相当多的问题。本实用新型的组成包括： 池体( 1 ) ，所述的池体内具有污泥沉降池( 2 ) ，所述的污泥沉降池与清水池( 3 ) 之间安装有闸板( 4 ) ，所述的污泥沉降池底部安装有吸泥管( 5 ) ，所述的吸泥管连接潜污泵( 6 ) ，所述的潜污泵与污泥管( 7 ) 连接，所述的清水池的底部的支座( 8 ) 上安装有清水泵( 9 ) ，所述的清水泵与清水管( 10 )连接。本实用新型用于净水厂反冲洗污水脱水。
权利要求书
1.一种沉降式污泥脱水池，其组成包括：池体，其特征是：所述的池体内具有污泥沉降池，所述的污泥沉降池与清水池之间安装有闸板，所述的污泥沉降池底部安装有吸泥管，所述的吸泥管的上方安装有潜污泵，所述的潜污泵与污泥管连接，所述的清水池的底部安装有支座，所述的支座的上部安装有清水泵，所述的清水泵与清水管连接。
2.根据权利要求1所述的沉降式污泥脱水池，其特征是：所述的污泥沉降池内安装有泥位计，所述的泥位计为聚甲醛传感器;所述的污泥沉降池上具有溢流口、进水管;所述的污泥沉降池和所述的清水池上分别具有人孔，所述的污泥沉降池和所述的清水池上的顶部安装有钢板预埋件，所述的污泥池内安装有梯子。
3.根据权利要求1或2所述的沉降式污泥脱水池，其特征是：所述的闸板上安装有手动电动一体闸板阀，所述的闸板上具有3个闸门。
4.根据权利要求2所述的沉降式污泥脱水池，其特征是：所述的溢流口包括排水管，所述的排水管通过弯墙护管安装在所述的池体上，所述的排水管通过弯头与喇叭口管连接。
说明书
沉降式污泥脱水池
技术领域：
本实用新型涉及一种沉降式污泥脱水池
背景技术：
在净水厂的过滤工艺中，过滤介质上留有大量的杂质，如水厂出水水质不达标，要进行反冲洗，反冲洗的污水量大，含污率高，常用的方法是排到污水管道中，造成大量的浪费。
现有的脱水方式有干化场、离心脱水机，压滤机等设备进行脱水处理，干化场方式，虽不需要耗能，但需要较宽大的场地，处理周期长，实际上一般企业是不具备这样的环境条件的。脱水机和压滤机等机械设备的投资大，能耗高，处理成本高，也非一般企业所能接受。脱水池方式与干化场方式有相同的特点，同时又能相对集中的处理污水，使污泥得到脱水，存在过滤截污效果差，易堵塞的缺点。但由于处理周期长和场地条件的限制。所以从干化效果和经济效益等方面考虑，均存在着不同的问题。
发明内容：
本实用新型的目的是提供一种沉降式污泥脱水池。
上述的目的通过以下的技术方案实现：
一种沉降式污泥脱水池，其组成包括：池体，所述的池体内具有污泥沉降池，所述的污泥沉降池与清水池之间安装有闸板，所述的污泥沉降池底部安装有吸泥管，所述的吸泥管的上方安装有潜污泵，所述的潜污泵与污泥管连接，所述的清水池的底部安装有支座，所述的支座的上部安装有清水泵，所述的清水泵与清水管连接。
所述的沉降式污泥脱水池，所述的污泥沉降池内安装有泥位计，所述的泥位计为聚甲醛传感器;所述的污泥沉降池上具有溢流口、进水管;所述的污泥沉降池和所述的清水池上分别具有人孔，所述的污泥沉降池和所述的清水池上的顶部安装有钢板预埋件，所述的污泥池内安装有梯子。
所述的沉降式污泥脱水池，所述的闸板上安装有手动电动一体闸板阀，所述的闸板上具有3个闸门。
所述的沉降式污泥脱水池，所述的溢流口包括排水管，所述的排水管通过弯墙护管安装在所述的池体上，所述的排水管通过弯头与喇叭口管连接。
有益效果：
本实用新型利用污泥重力沉降的原理，反冲洗污水流入污泥沉降池内进行重力沉降，泥位下沉至上部闸板阀以下，可开启上部闸板阀排出清水，当污泥沉降至底部，开启污泥沉降池内的潜污泵，通过吸泥管将污泥吸入，加压后的泥水混合物通过污泥管流出，上清液通过闸板上的闸门流至清水池，清水泵将清水排出池内，清水可重新进行净水处理，减少浪费水资源。当污泥沉降池内的水高于闸板上的闸门时，污水从溢流口流出，防止事故或误操作时污水过多，溢出池体。
本实用新型的污泥沉降池内安装有泥位计，可以有效的监控池底污泥的高度，方便工作人员的检管，并可实现闸板阀自动启阀，降低了污泥脱水处理的投资和处理成本，节约大量水资源。
