申请日2012.12.24
公开(公告)日2013.06.26
IPC分类号C02F9/02
摘要
本实用新型公开了一种垃圾渗滤液浓缩处理装置，包括：原水进水管路依次经管道混合器、保安过滤器、高压泵与一段纳滤膜系统的进水口连接;浓缩液进水管路的进水口与一段纳滤膜系统的浓缩出水口、二段纳滤膜系统的浓缩出水口、三段纳滤膜系统的浓缩出水口相连接;浓缩液进水管路的出水口和高压泵的出水口经所述二段循环增压泵与所述二段纳滤膜系统的进水口连接;浓缩液进水管路的出水口和所述高压泵的出水口经所述三段循环增压泵与所述三段纳滤膜系统的进水口连接;所述三段纳滤膜系统的浓缩出水口与所述缩液外排管路连接。该装置通过管路优化处理、浓水、原水混合循环处理，使得渗滤液出水水质稳定可靠，运行稳定，易操作，自控程度高等优点。
权利要求书
1.一种垃圾渗滤液浓缩处理装置，其特征在于，包括：
原水进水管路、管道混合器、保安过滤器、高压泵、一段纳滤膜系统、浓缩液进水管路、二段循环增压泵、二段纳滤膜系统、三段循环增压泵、三段纳滤膜系统和浓缩液外排管路;其中，
所述原水进水管路依次经所述管道混合器、保安过滤器、高压泵与所述一段纳滤膜系统的进水口连接;
所述浓缩液进水管路的进水口与所述一段纳滤膜系统的浓缩出水口、二段纳滤膜系统的浓缩出水口、三段纳滤膜系统的浓缩出水口相连接;
所述浓缩液进水管路的出水口和所述高压泵的出水口经所述二段循环增压泵与所述二段纳滤膜系统的进水口连接;
所述浓缩液进水管路的出水口和所述高压泵的出水口经所述三段循环增压泵与所述三段纳滤膜系统的进水口连接;
所述三段纳滤膜系统的浓缩出水口与所述缩液外排管路连接。
2.根据权利要求1所述的装置，其特征在于，所述管道混合器上设有加入阻垢剂、酸液、还原剂和非氧化性杀菌剂的加药口。
3.根据权利要求1所述的装置，其特征在于，连接所述高压泵与所述一段纳滤膜系统的进水口的管道采用不锈钢管道。
4.根据权利要求1所述的装置，其特征在于，所述三段纳滤膜系统的浓缩出水口与所述缩液外排管路连接的管道上设有止回阀和控制阀。
5.根据权利要求1所述的装置，其特征在于，还包括：清洗管路的进口与浓缩液进水管路相连，清洗管路的出口与一段纳滤膜系统的浓缩出水口、二段纳滤膜系统的浓缩出水口、三段纳滤膜系统的浓缩出水口以及缩液外排管路连接，其上设有控制阀门。
6.根据权利要求1所述的装置，其特征在于，所述保安过滤器的滤芯为5μm。
7.根据权利要求1至5任一项所述的装置，其特征在于，还包括：控制器，用于与所述保安过滤器、高压泵、二段循环增压泵、三段循环增压泵连接，对各设备工作状态进行控制。
说明书
垃圾渗滤液浓缩处理装置
技术领域
本实用新型涉及浓缩处理装置，特别是涉及一种垃圾渗滤液 浓缩处理装置。
背景技术
在垃圾渗滤液处理工艺中，国内外主流处理工艺是微生物处理加膜过滤。其中膜过滤技术包括微滤、超滤、纳滤、反渗透技术。随着生活垃圾填埋场污染控制标准(GB16889-2008)的实施，出水排放指标要求更加严格。简单通过生化+微滤，生化+超滤技术，由于微滤、超滤膜孔径较大，大量的有机物质透过微滤和超滤膜，使出水难以达到新的污染物控制标准。
纳滤膜处理技术主要去除直径为1个纳米(nm)左右的溶质粒子，截留分子量为100～1000，能够有效的去除有机物，截留溶解性盐能够20～98%之间，能够脱除色度，截留杂质。反渗透处理技术能够截留溶解性盐及分子量大雨100的有机物质，主要是脱盐效果好，但是由于运行过程中压力较高，膜孔径小于纳滤膜，容易污堵，回收率较低。而NF膜分离需要的跨膜压差一般为0.5～1.5Mpa，比用反渗透膜达到同样的渗透能量所必须施加的压差低0.5～2.5Mpa。在同等的外加压力下，所以用纳滤代替反渗透时，“浓缩”过程更有效、快速的进行，并达到较大的“浓缩”倍数。
目前应用于垃圾渗滤液浓缩装置的纳滤膜，形式有一段浓缩，或者多段浓缩，一段浓缩回收率不高，回收率不高，往往难以达到60%;而多段浓缩一般设计回收率75%，但由于管路系统没有得到及时优化和设计理念的偏差，往往很难稳定运行;一般运行一段浓缩时间回收率逐渐下降，浓缩液产量大;使用时间在半年以内的新膜浓缩液的产量是膜进水量的30～40%，半年以上的膜浓缩液产量是膜进水量的50%左右，随着膜使用时间增加，这个量还会增加。
因此随着生活垃圾填埋场污染控制标准(GB16889-2008)的实施，出水排放指标要求更加严格，而且要降低浓缩液的产生，如何提高纳滤系统回收率并且减少回喷过程积累和合理的运行费用，是个急需解决的问题。
实用新型内容
本实用新型要解决的技术问题是提供一种垃圾渗滤液浓缩处理装置，能提高纳滤系统 回收率并且减少回喷过程积累和合理的运行费用，从而解决目前纳滤系统回收率低且回喷过程运行费用高的问题。
解决上述技术问题的技术方案如下：

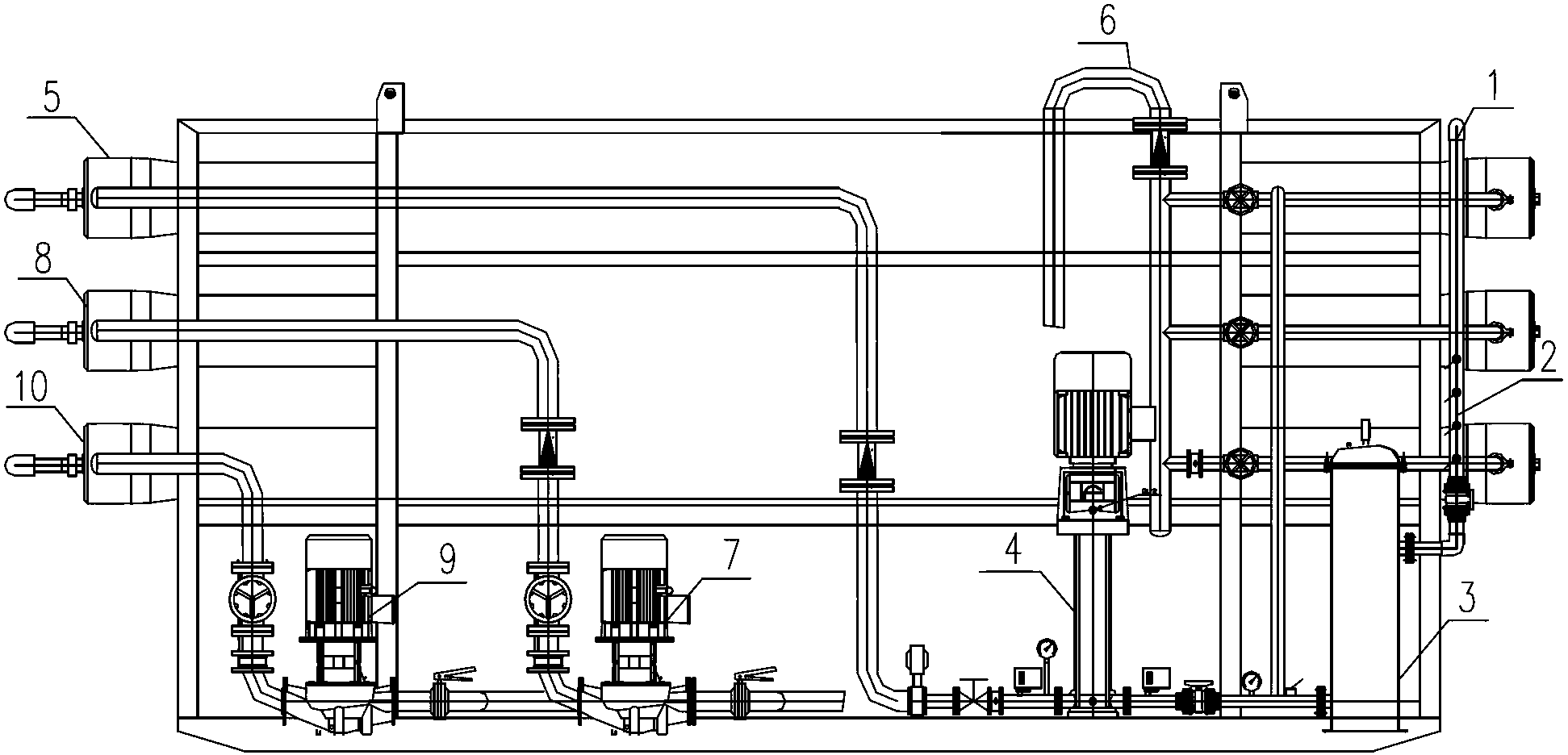

本实用新型提供一种垃圾渗滤液浓缩处理装置，包括：
原水进水管路、管道混合器、保安过滤器、高压泵、一段纳滤膜系统、浓缩液进水管路、二段循环增压泵、二段纳滤膜系统、三段循环增压泵、三段纳滤膜系统和浓缩液外排管路;其中，
所述原水进水管路依次经所述管道混合器、保安过滤器、高压泵与所述一段纳滤膜系统的进水口连接;
所述浓缩液进水管路的进水口与所述一段纳滤膜系统的浓缩出水口、二段纳滤膜系统的浓缩出水口、三段纳滤膜系统的浓缩出水口相连接;
所述浓缩液进水管路的出水口和所述高压泵的出水口经所述二段循环增压泵与所述二段纳滤膜系统的进水口连接;
所述浓缩液进水管路的出水口和所述高压泵的出水口经所述三段循环增压泵与所述三段纳滤膜系统的进水口连接;
所述三段纳滤膜系统的浓缩出水口与所述缩液外排管路连接。
本实用新型的垃圾渗滤液浓缩处理装置，一段纳滤膜系统、二段纳滤膜系统及三段纳滤膜系统的与原水供水端的循环连接方式，可以实现分段回流，从而使该装置的回收率大大提高，可稳定运行回收率80%，而且清洗次数少，膜的寿命长，管理方便，经济合理，自控性强，整套装置集成度高，增加了紧凑性，节省了占地空间，并且浓缩液外排管路直接连接在三段纳滤膜系统浓缩液出水口上，克服了冲洗膜不完全的弊端，减缓的膜的污染，提高了运行效率。
