申请日2013.03.11
公开(公告)日2013.08.28
IPC分类号C02F9/12; C02F101/20; C02F1/52; C02F1/48
摘要
一种重金属废水混凝沉淀处理系统，废水进水管道连接混合池(1)、混合池(1)与磁加载池(2)连通、磁加载池(2)与絮凝池(3)采用溢流连接、絮凝池(3)与沉淀池(4)连通、上部有溢流式出水槽(15)的沉淀池(4)与污泥泵(5)入口连接，污泥泵(5)出口连接旋流分离器(14)入口，旋流分离器(14)出口连接磁加载池(2)。其优点是占地面积小、处理效率高、出水稳定、药剂投加量少、污泥产量少、污泥脱水性能得到改善。
权利要求书
1.一种重金属废水混凝沉淀处理系统，其特征在于：包括混合池(1)、磁加载池(2)、絮凝池(3)、沉淀池(4)、污泥泵(5)和旋流分离器(14)，废水进水管道连接混合池(1)、混合池(1)与磁加载池(2)连通、磁加载池(2)与絮凝池(3)采用溢流连接、絮凝池(3)与沉淀池(4)连通、上部有溢流式出水槽(15)的沉淀池(4)与污泥泵(5)入口连接，污泥泵(5)出口连接旋流分离器(14)入口，旋流分离器(14)出口连接磁加载池(2)。
2.根据权利要求1所述的重金属废水混凝沉淀处理系统，其特征在于：沉淀池(4)内有斜管(16)，所述斜管上向流蜂窝状斜管。
3.根据权利要求1所述的重金属废水混凝沉淀处理系统，其特征在于：布置有与废水进水管道连接的混凝剂加药装置(6)。
4.根据权利要求1所述的重金属废水混凝沉淀处理系统，其特征在于：于混合池(1)、磁加载池(2)、絮凝池(3)内分别设置第一搅拌机(9)、第二搅拌机(10)和第三搅拌机(12)。
5.根据权利要求1所述的重金属废水混凝沉淀处理系统，其特征在于：混合池(1)适配有酸碱调节与沉淀剂加药装置(7)、磁加载池(2)适配有磁粉补加装置(8)、絮凝池(3)适配有助凝剂投加装置(11)。
说明书
重金属废水混凝沉淀处理系统
【技术领域】
本实用新型涉及含至少有一个物理化学处理步骤、包括分离步骤的含重金 属化合物的水、废水或污水的多级处理。
【背景技术】
在重金属废水处理中，可利用化学混凝沉淀、过滤、膜分离等多种方法将污 染物从废水中分离出来。
化学混凝沉淀是一种传统的水处理技术，通过投加化学药剂与废水中的重金属 离子形成沉淀物而去除。虽然该技术应用范围较广，但现有技术的重金属废水 混凝沉淀处理系统占地面积大、处理效率低、出水不稳定，在很多场合限制了 该类技术和产品的应用。
【发明内容】
针对现有技术的缺点，本实用新型的目的在于提供一种占地面积小、处理 效率高、出水稳定的重金属废水混凝沉淀处理系统。

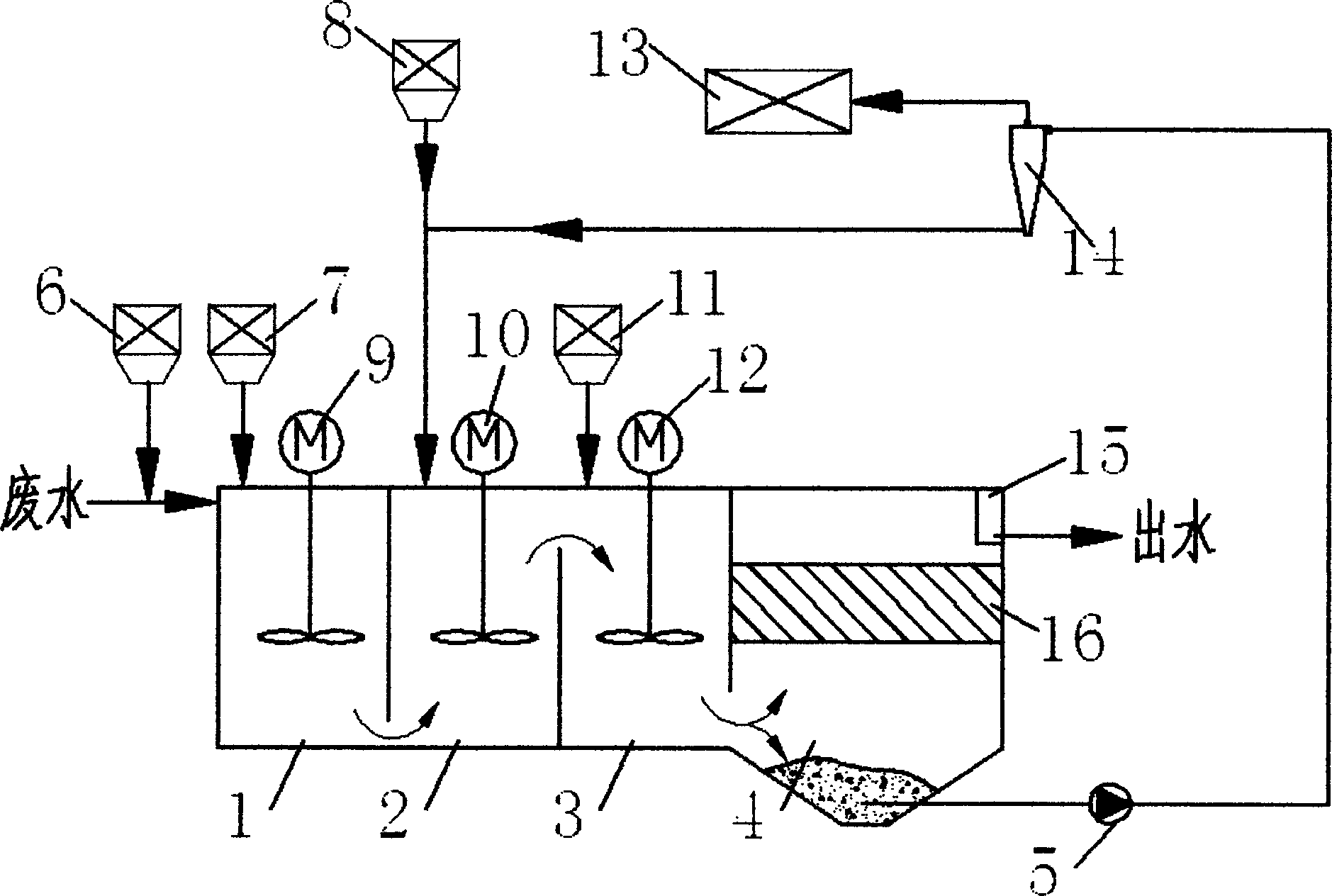

本实用新型解决其技术问题所采用的技术方案是：提供一种重金属废水混凝 沉淀处理系统，其特征在于：包括混合池、磁加载池、絮凝池、沉淀池、污泥 泵和旋流分离器，废水进水管道连接混合池、混合池与磁加载池连通、磁加载 池与絮凝池采用溢流连接、絮凝池与沉淀池连通、上部有溢流式出水槽的沉淀 池与污泥泵入口连接，污泥泵出口连接旋流分离器入口，旋流分离器下出口连 接磁加载池。
沉淀池内可以有斜管，以提高沉淀效果。
可以有与废水进水管道连接的混凝剂加药装置，以方便混凝剂的加入。
进一步地，可以于混合池、磁加载池、絮凝池内分别设置第一搅拌机、第二 搅拌机和第三搅拌机。以加速混合反应作用。
为了方便物料的投放，可以对混合池适配酸碱调节与沉淀剂加药装置、对磁 加载池适配磁粉补加装置、对絮凝池适配助凝剂投加装置。
实用新型的有益效果是：具有占地面积小、处理效率高、出水稳定、药剂投 加量少、污泥产量少、污泥脱水性能得到改善等显著优点。
