申请日2014.05.30
公开(公告)日2014.12.10
IPC分类号B01J49/00; C02F1/42
摘要
本实用新型公开了一种工业用水处理装置，包括混床、再生床、检测机，混床底部和进水口连接，并在靠近进水口的管路上设有手动阀一;混床顶部和出水口连接，并在靠近出水口的管路上设有手动阀二和检测头，检测头与检测机连接;混床底部和顶部相连，并在连接的管路上依次设置有手动阀六、循环泵一和喷射器，喷射器的进液口设有手动阀三;混床底部和再生床顶部连接，并在连接管路上依次设有手动阀四和循环泵二;混床侧边和再生床侧边连接，并在连接管路上设有手动阀五。本实用新型的工业用水处理装置，分别设有加酸和加碱的混床以及再生床，能够对阴离子树脂和阳离子树脂进行同时再生，树脂再生效率高，进而提高水处理效率。
权利要求书

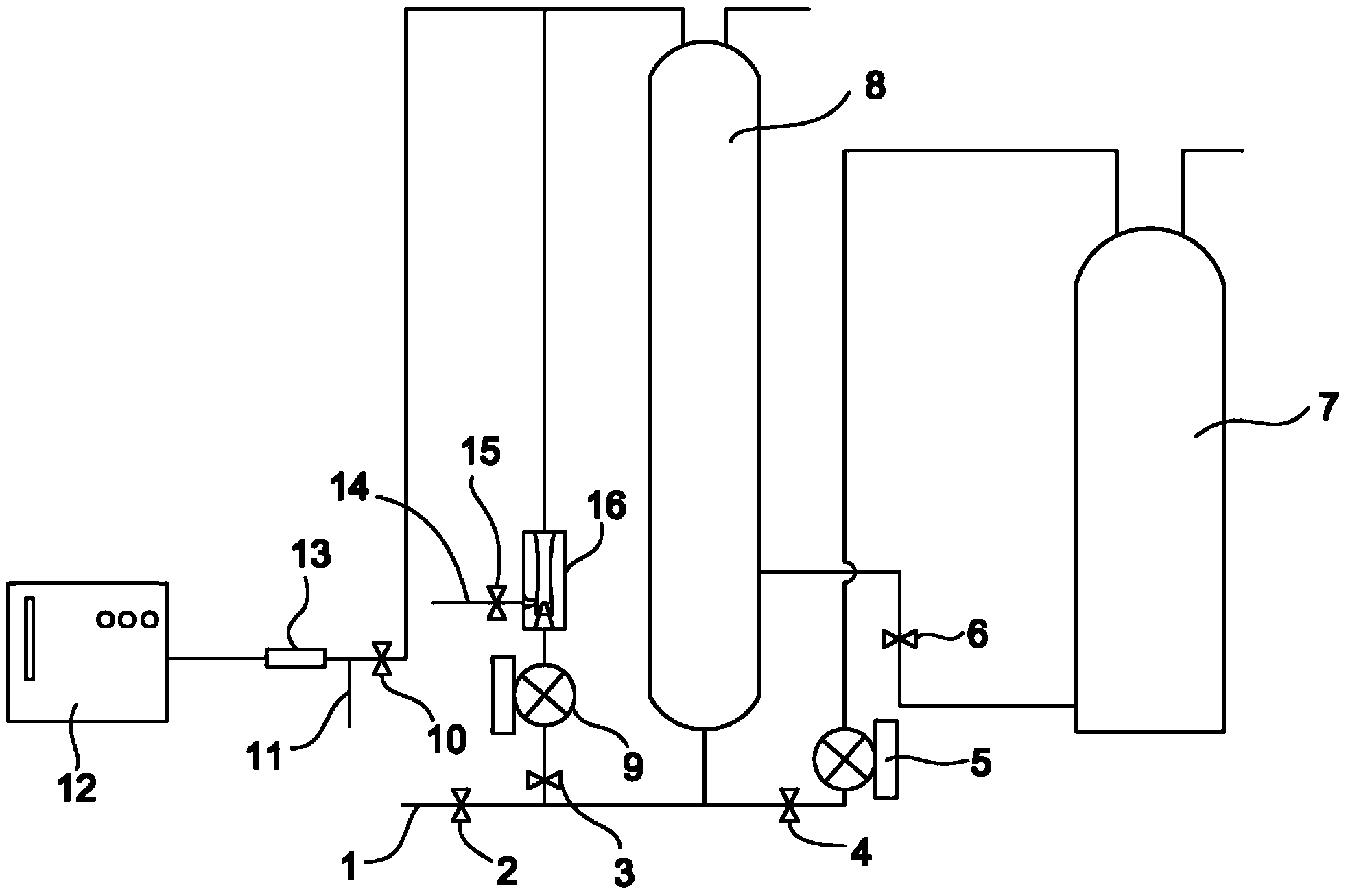

1.一种工业用水处理装置，其特征在于，包括混床(8)、再生床(7)、检 测机(12)，混床(8)底部和进水口(1)连接，并在靠近进水口(1)的管路 上设有手动阀一(2);混床(8)顶部和出水口(11)连接，并在靠近出水口(11) 的管路上设有手动阀二(10)和检测头(13)，检测头(13)与检测机(12)连 接;混床(8)底部和顶部相连，并在连接的管路上依次设置有手动阀六(3)、 循环泵一(9)和喷射器(16)，喷射器(16)的进液口(14)设有手动阀三(15); 混床(8)底部和再生床(7)顶部连接，并在连接管路上依次设有手动阀四(4) 和循环泵二(5);混床(8)侧边和再生床(7)侧边连接，并在连接管路上设 有手动阀五(6)。
说明书
一种工业用水处理装置
技术领域
本实用新型属于水处理技术领域，具体涉及一种工业用水处理装置。
背景技术
一般自来水都不能直接作为工业用水，必须经过一定的处理：包括砂过滤、 活性炭过滤、阳树脂软化，然后经过反渗透系统形成初纯水，最终通过阴阳离 子交换树脂混床处理，使得纯水的电阻率大于6兆欧·厘米，才能输送到车间 使用。然而在阴阳离子树脂再生的过程中，需要在再生床中加酸，然后进行慢 洗、快洗;再加入碱，进行慢洗、快洗，阳树脂再生和阴树脂再生分别需要2 个多小时，耗时较长，生产效率低。
实用新型内容
本实用新型的目的在于：针对上述领域内的问题，提供一种工业用水处理 装置，分别对阳离子树脂和阴离子树脂进行同时再生处理，耗时短，且有效提 高树脂利用率。
为了实现上述目的，本实用新型采用的技术方案为：
一种工业用水处理装置，包括混床、再生床、检测机，混床底部和进水口 连接，并在靠近进水口的管路上设有手动阀一;混床顶部和出水口连接，并在 靠近出水口的管路上设有手动阀二和检测头，检测头与检测机连接;混床底部 和顶部相连，并在连接的管路上依次设置有手动阀六、循环泵一和喷射器，喷 射器的进液口设有手动阀三;混床底部和再生床顶部连接，并在连接管路上依 次设有手动阀四和循环泵二;混床侧边和再生床侧边连接，并在连接管路上设 有手动阀五。
由于采用了上述技术方案，本实用新型的有益效果是：
本实用新型的一种工业用水处理装置，在混床和再生床的基础上，在混床 中加酸，对阳离子树脂再生;同时在再生床中加减，对阴离子树脂再生，阴阳 离子树脂同时再生，提高了树脂的再生效率率，装置结构简单，水处理效率高。
