申请日2014.05.30
公开(公告)日2014.12.03
IPC分类号C02F9/08
摘要
本实用新型公开了一种高比电阻纯化水处理装置，包括依次经管路连通的石英砂过滤器、全自动软水器、原水箱、增压泵、精密过滤器、一级高压泵、一级RO装置、中间水箱、二级高压泵、二级RO装置、EDI装置、纯化水箱，纯化水泵和紫外线杀菌器，所述的石英砂过滤器进水接自来水，紫外线杀菌器的出水接使用管网，本实用新型的高比电阻纯化水生净化设备，较之常规的高纯水净化设备减少了氮封水箱、脱气装置，抛光混床等高运行成本的装置，降低了用水成本，同时，使用精滤、两次RO装置处理以及EDI相结合，使其满足纯化水的各项指标同时提高了产水的比电阻，满足使用要求的同时降低了使用成本。
权利要求书
1.一种高比电阻纯化水处理装置，其特征在于，包括依次经管路连通的石 英砂过滤器、全自动软水器、原水箱、增压泵、精密过滤器、一级高压泵、一 级RO装置、中间水箱、二级高压泵、二级RO装置、EDI装置、纯化水箱，纯化 水泵和紫外线杀菌器，所述的石英砂过滤器进水接自来水，紫外线杀菌器的出 水接使用管网，使用管网的回水经回流管流入纯化水箱。
2.如权利要求1所述的高比电阻纯化水处理装置，其特征在于，在所述的 二级高压泵的进水口前的管路上旁接有还原剂添加装置。
3.如权利要求1所述的高比电阻纯化水处理装置，其特征在于，所述的二 级RO装置产水侧的管路上旁接有排泄支管，在所述的排泄支管上串接有排泄阀。
4.如权利要求1所述的高比电阻纯化水处理装置，其特征在于，所述的二 级RO装置的浓水侧经返流管连通至原水箱。
5.如权利要求1所述的高比电阻纯化水处理装置，其特征在于，所述的EDI 装置的产水侧的管路上旁接有排放管并在其上设置有排放阀。
说明书
高比电阻纯化水处理装置
技术领域
本实用新型涉及水处理技术领域，特别是涉及一种高比电阻纯化水处理装 置。
背景技术
水是药物生产中用量最大、使用最广的一种辅料，用于生产过程及药物抑 制剂的制作。通常纯化水可作为配置普通药物制剂用的溶剂或试验用水;可作 为中药注射剂、滴眼剂等灭菌制剂所用药材的提取溶剂;口服、外用制剂配置 用溶剂或稀释剂;非灭菌制剂用器具的清洗用水。也用作非灭菌制剂所用药材 的提取溶剂。通常的高纯水通常使用于精密仪器的制作中,如微电子工业、半导 体工业、发电工业，制药行业和实验室。也可以作为制药蒸馏水、食物和饮料 生产用水、发电厂的锅炉的补给水，以及其它应用。
但是，在医药行业中的水用途通常是根据电导率进行限定，如《中国药典》 2010版的纯化水的电导率≤5.1μS/cm(25℃);注射水要求电导率≤1.3μS/cm (25℃)，对某些元素的含量没有严格的规定。纯化水和高纯水对电导率不同， 但是，有些医药用水的要求却处于两者之间，用一般的纯化水满足不了电导率 的要求，不能保证水质的稳定性，而用高纯水则增大了用水成本，这就需要一 种能符合要求的高比电阻纯化水。
实用新型内容
本实用新型的目的是针对现有技术中存在的技术缺陷，而提供一种高比电 阻纯化水处理装置。
为实现本实用新型的目的所采用的技术方案是：

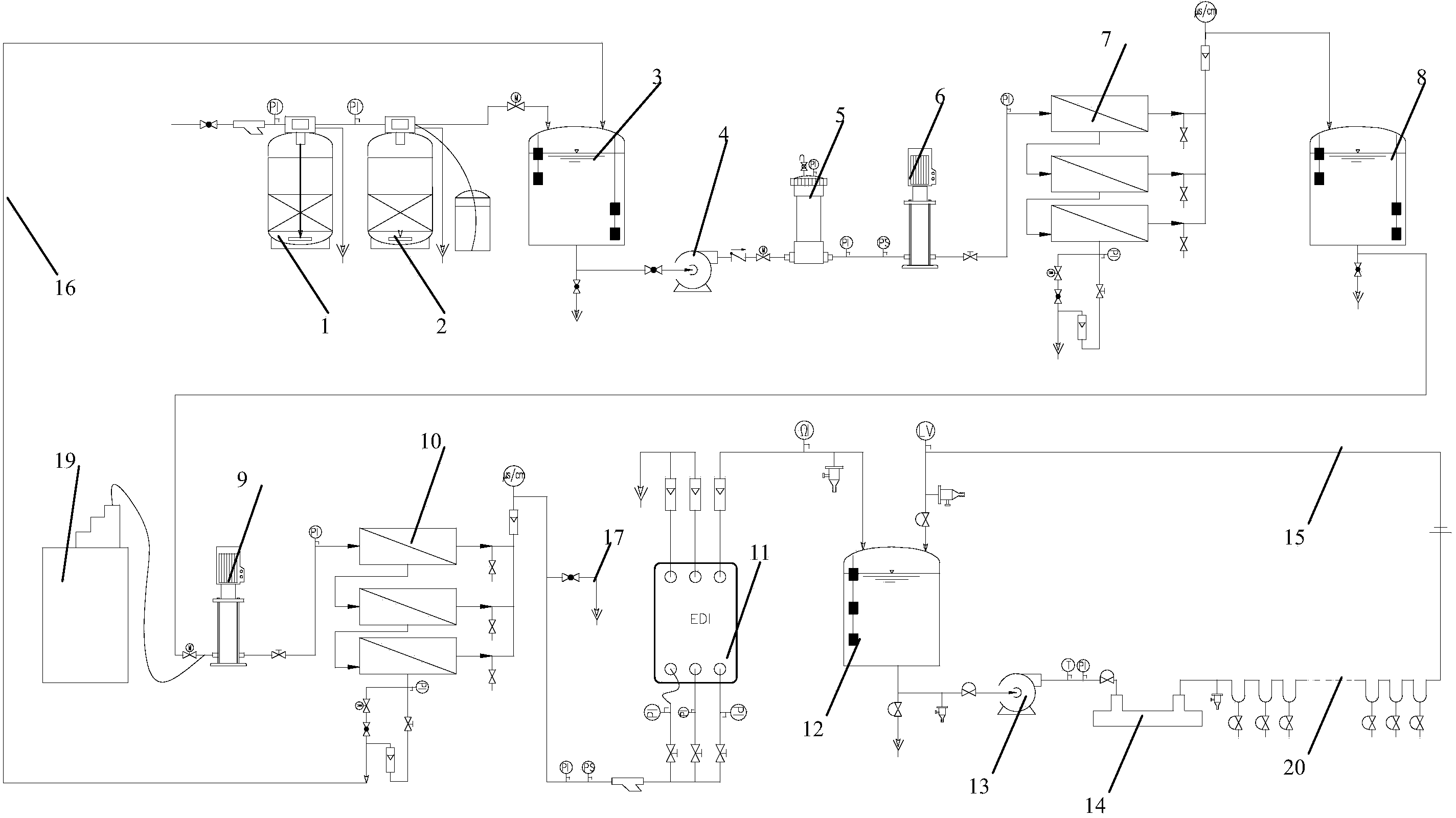

一种高比电阻纯化水处理装置，包括依次经管路连通的石英砂过滤器、全 自动软水器、原水箱、增压泵、精密过滤器、一级高压泵、一级RO装置、中间 水箱、二级高压泵、二级RO装置、EDI装置、纯化水箱，纯化水泵和紫外线杀 菌器，所述的石英砂过滤器进水接自来水，紫外线杀菌器的出水接使用管网， 使用管网的回水经回流管流入纯化水箱。
在所述的二级高压泵的进水口前的管路上旁接有还原剂添加装置。
所述的二级RO装置产水侧的管路上旁接有排泄支管，在所述的排泄支管上 串接有排泄阀。
所述的二级RO装置的浓水侧经返流管连通至原水箱。
所述的EDI装置的产水侧的管路上旁接有排放管并在其上设置有排放阀。
与现有技术相比，本实用新型的有益效果是：
本实用新型的高比电阻纯化水生净化设备，较之常规的高纯水净化设备减 少了氮封水箱、脱气装置，抛光混床等高运行成本的装置，降低了用水成本， 同时，使用精滤、两次RO装置处理以及EDI相结合，使其满足纯化水的各项指 标同时提高了产水的比电阻，本实用新型的产水比电阻15-17MΩ·cm，远高于 纯化水比电阻≥0.5MΩ·CM的要求，稍低于高纯水的比电阻18MΩ·cm的 要求，满足使用要求的同时降低了使用成本。
