申请日2014.05.30
公开(公告)日2014.11.12
IPC分类号G01N33/18
摘要
本实用新型涉及一种含硫化氢污水密闭检验装置，属于石油工程油田化学剂检测和评价技术领域,由试验容器、密封盖组成，试验容器为底端封闭的筒状容器，一侧靠近底部处设有排液阀;密封盖通过螺纹连接在试验容器顶端，密封盖开有中心通孔和一侧孔，其中心通孔固定有可伸缩搅拌棒，侧孔内填充有丁基胶塞。本实用新型结构设计合理，密封性能好，可在密闭的条件下进行加样和样品混匀，防止污水样品中硫化氢溢出引起含量变化，提高检验的有效性和准确性。
权利要求书

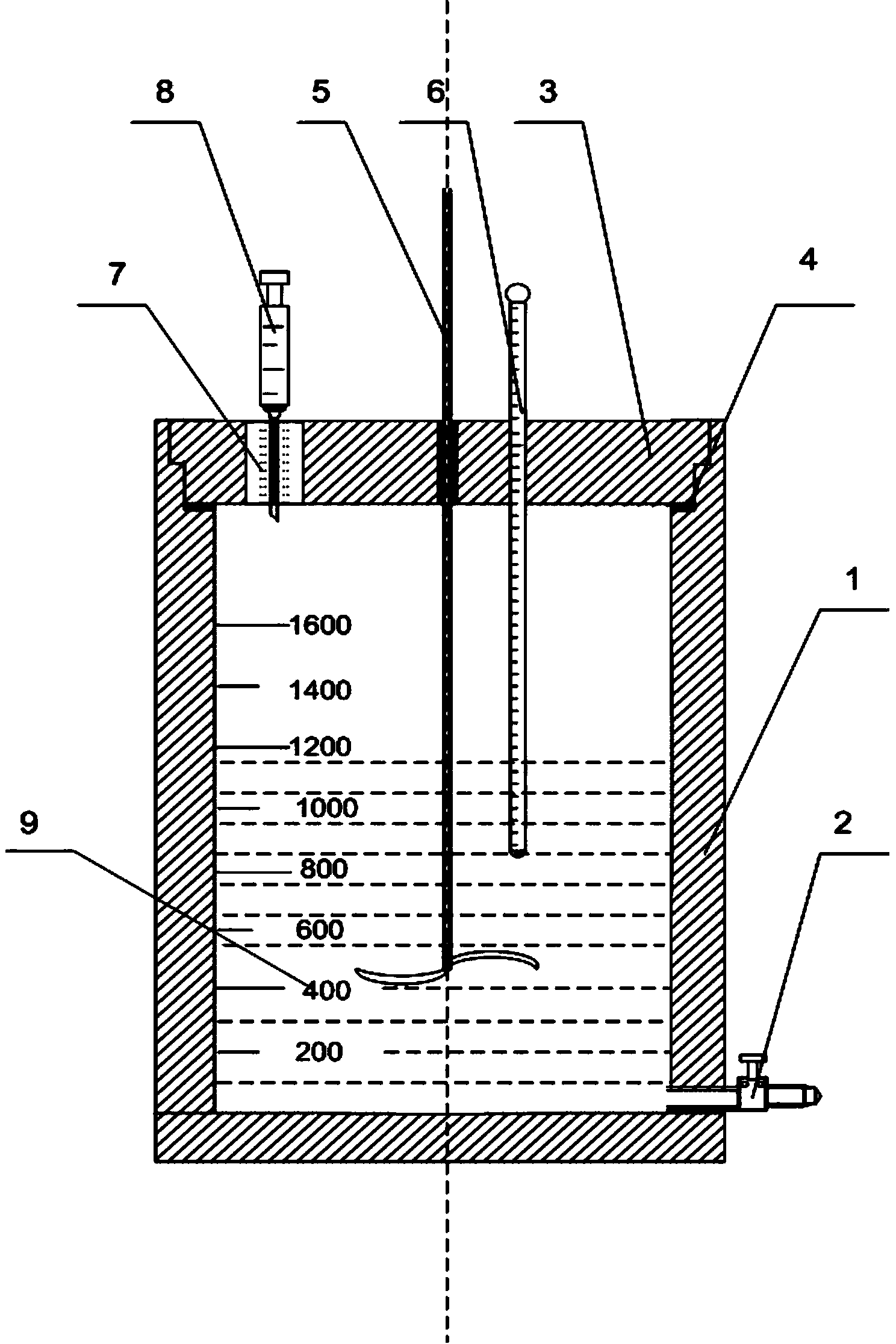

1.一种含硫化氢污水密闭检验装置，由试验容器(1)、密封盖(3)组 成，其特征是：试验容器(1)为底端封闭的筒状容器，一侧靠近底部处设 有排液阀(2);密封盖(3)通过螺纹连接在试验容器(1)顶端，密封盖(3) 开有中心通孔和一侧孔，其中心通孔固定有可伸缩搅拌棒(5)，侧孔内填充 有丁基胶塞(7)。
2.根据权利要求1所述的含硫化氢污水密闭检验装置，其特征是：密 封盖(3)与试验容器(1)接口处有密封胶圈(4)。
3.根据权利要求1或2所述的含硫化氢污水密闭检验装置，其特征是： 密封盖(3)上固定有温度计(6)。
4.根据权利要求1或2所述的含硫化氢污水密闭检验装置，其特征是： 试验容器(1)的筒壁上设有体积计量刻度(9)。
说明书
含硫化氢污水密闭检验装置
技术领域
本实用新型涉及一种含硫化氢污水密闭检验装置，属于石油工程油田化学 剂检测和评价技术领域。
背景技术
高含硫化氢气田生产中产生的工业污水溶解有大量硫化氢气体，目前在涉 及含硫化氢污水检验中试验容器多使用实验室常规材料，如烧杯、广口瓶等， 为防止检验时硫化氢气体溢出危害检验人员身体健康，常采取敞口强排的方式 排除污水中溶解硫化氢气体，操作不方便且不安全。同时，由于硫化氢挥发和 暴氧等问题，不仅造成污水水样中硫化氢含量变化，影响检验的准确性，而且 可能对环境造成污染，存在较大安全隐患。
201020298567.9公开了一种硫化氢试验容器，包括一试验容器，该试验容 器上置有气体入口以及气体出口，气体入口通过管道连接一四通接头，该四通 接头的其他三个接口分别通过管道连接压力传感器、硫化氢混合气体截止阀以 及氮气截止阀，硫化氢混合气体截止阀通过管道连接硫化氢混合气瓶，氮气截 止阀通过管道连接高压氮气源，气体出口通过管道连接泄放截止阀，该泄放截 止阀连接一出口向上的排放管。该装置适用于向容器中充入一定压力的硫化氢 气体，但无法实现在密闭条件下向容器中加入化学剂样品、样品混匀等操作， 无法用于含硫化氢污水的检验。
发明内容
本实用新型的目的在于针对现有技术中含硫化氢污水检验用试验容器密闭 性差，硫化氢挥发等影响人员身体健康和检验准确性等缺陷，提供一种可密闭 加样、混匀的含硫化氢污水密闭检验装置。
本实用新型由试验容器、密封盖组成，试验容器为底端封闭的筒状容器， 一侧靠近底部处设有排液阀;密封盖通过螺纹连接在试验容器顶端，密封盖开 有中心通孔和一侧孔，其中心通孔固定有可伸缩搅拌棒，侧孔内填充有丁基胶 塞。
本实用新型结构设计合理，密封性能好，可在密闭的条件下进行加样和样 品混匀，防止污水样品中硫化氢溢出引起含量变化，提高检验的有效性和准确 性。
