申请日2014.05.30
公开(公告)日2014.11.19
IPC分类号C02F9/14; C02F11/04; C12M1/107; B01D53/84; C02F11/12
摘要
一种农村生活垃圾及污水处理系统，包括污水收集池和生活垃圾储料仓，污水收集池上设有格栅井，污水收集池与调节池、厌氧槽、缺氧槽、氧化池、沉淀池和浅层地下渗滤系统以及消毒池依次相连;生活垃圾储料仓与沼气池连接，沼气池的沼气输出端、沼渣输出端和沼液输出端分别与沼气储罐、污泥干化房和调节池相连，其中沼气储罐连接沼气发电系统，污泥干化房的废气输出端与浅层地下渗滤系统相连;厌氧槽、缺氧槽和氧化池上均设置有污泥回流口，污泥回流口通过污泥池与沼气池连接。本实用新型的污水处理站通过AAO工艺处理和浅层地下渗滤系统净化水质，并与生活垃圾处理系统相连，可以综合处理农村生活垃圾、污水以及污水处理站污泥等问题，其方便高效、投资成本低、占地少、效益高。
权利要求书

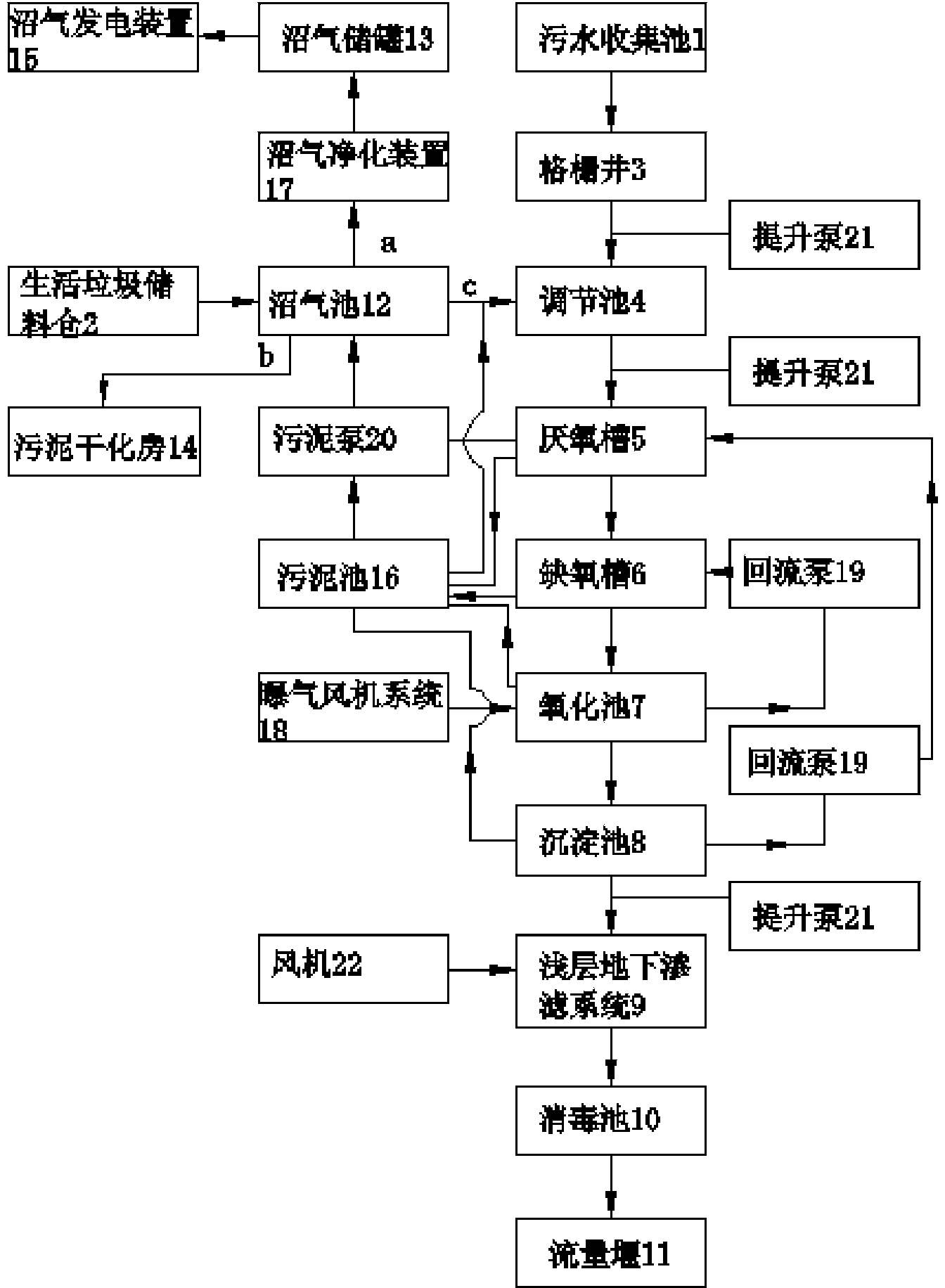

1.一种农村生活垃圾及污水处理系统，包括污水收集池(1)和生活垃圾储料仓(2)，污水收集池上设有格栅井(3)，其特征在于:污水收集池与调节池(4)、厌氧槽(5)、缺氧槽(6)、氧化池(7)、沉淀池(8)和浅层地下渗滤系统(9)以及消毒池(10)依次相连;生活垃圾储料仓与沼气池(12)连接，沼气池的沼气输出端、沼渣输出端和沼液输出端分别与沼气储罐(13)、污泥干化房(14)和调节池相连，其中沼气储罐连接沼气发电系统(15)，污泥干化房的废气输出端与浅层地下渗滤系统相连;所述厌氧槽、缺氧槽和氧化池上均设置有污泥回流口，污泥回流口通过污泥池(16)与沼气池连接。
2.根据权利要求1所述的农村生活垃圾及污水处理系统，其特征在于：所述沼气储罐(13)与沼气池(12)的沼气输出端之间设置有沼气净化装置(17)。
3.根据权利要求1所述的农村生活垃圾及污水处理系统，其特征在于：所述氧化池(7)上设置有一曝气风机系统(18)，氧化池的回流端、沉淀池(8)的回流端分别通过回流泵(19)与缺氧槽(6)、厌氧槽(5)相连。
4.根据权利要求1-3任一项所述的农村生活垃圾及污水处理系统，其特征在于：所述浅层地下渗滤系统(9)内部设置有废气通道，废气通道外接一个以上风机(21)。
5.根据权利要求4所述的农村生活垃圾及污水处理系统，其特征在于：所述污泥池(16)与沼气池(12)之间设置有一污泥泵(20)，污泥池的上清液输出端与调节池(4)相连。
6.根据权利要求5所述的农村生活垃圾及污水处理系统，其特征在于：所述调节池(4)与污水收集池(1)、调节池与厌氧槽(5)、沉淀池(8)与浅层地下渗滤系统(9)之间分别设置有提升泵(21)。
7.根据权利要求6所述的农村生活垃圾及污水处理系统，其特征在于：所述消毒池(10)的输出端与一流量堰(11)相连。
说明书
一种农村生活垃圾及污水处理系统
技术领域
本实用新型涉及垃圾处理领域，具体是一种农村生活垃圾及污水处理系统。
背景技术
目前农村生活污水、农村生活垃圾以及污水处理站污泥等处理问题都是一些让人头疼的问题。人们对农村生活垃圾的处理方式一般为随意堆放和收集堆放方式，而对收集堆放的垃圾主要进行填埋处理、焚烧、高温堆肥处理。填埋处理不仅占用大量土地，而且大部分填埋是采用简单覆盖，其二次污染较严重，垃圾渗滤液无法做到达标排放，周边环境空气质量下降，蚊蝇滋生导致疾病传播，一些可利用的物质没有回用。而垃圾焚烧对焚烧装置要求高，对进料热值、含水量均要求较高，二噁英控制是垃圾焚烧的难点;多为简单的垃圾焚烧，对空气污染严重。另外，由于地域原因，农村一般都很少设有污水处理站绝大部分村镇居民生活污水是不经过处理直接排入河道或进行农业灌溉，严重影响农村环境，并污染农田土壤、地下水等，威胁农产品安全和人体健康;即便设有污水处理站，但也不能综合处理农村生活污水、农村生活垃圾以及污水处理站污泥的问题。污水处理站污泥外运处理的话就变成危险废物，处理成本相当高。
实用新型内容
本实用新型的目的旨在提供一种方便的、投资成本低的、占地少的、处理效果好的、效益高的农村生活垃圾及污水处理系统，以克服现有技术中的不足之处。
按此目的设计的一种农村生活垃圾及污水处理系统，包括污水收集池和生活垃圾储料仓，污水收集池上设有格栅井，其特征在于:污水收集池与调节池、厌氧槽、缺氧槽、氧化池、沉淀池和浅层地下渗滤系统以及消毒池依次 相连;生活垃圾储料仓与沼气池连接，沼气池的沼气输出端、沼渣输出端和沼液输出端分别与沼气储罐、污泥干化房和调节池相连，其中沼气储罐连接沼气发电系统，污泥干化房的废气输出端与浅层地下渗滤系统相连;所述厌氧槽、缺氧槽和氧化池上均设置有污泥回流口，污泥回流口通过污泥池与沼气池连接。
所述沼气储罐与沼气池的沼气输出端之间设置有沼气净化装置。
所述氧化池上设置有一曝气风机系统，氧化池的回流端、沉淀池的回流端分别通过回流泵与缺氧槽、厌氧槽相连。
所述浅层地下渗滤系统内部设置有废气通道，废气通道外接一个以上风机。所述污泥池与沼气池之间设置有一污泥泵，污泥池的上清液输出端与调节池相连。
所述调节池与污水收集池、调节池与厌氧槽之间、沉淀池与浅层地下渗滤系统之间分别设置有提升泵。所述消毒池的输出端与一流量堰相连。
本实用新型农村生活污水经过常规的地埋式AAO工艺处理后，在水池面上做一个小型的浅层地下渗滤系统，一方面可以进一步净化出水水质，另一方面可以将浅层地下渗滤系统做成绿色景观公园，最后干净的出水还可以回用到其它用途。
污水处理站产生的污泥抽出来和预处理后的农村生活垃圾一起混合投进沼气池里，发酵产沼气。沼气净化后用于发电，供污水处理站设备使用，多余的沼气可以送到附近的居民房里，供居民生活使用。沼气池的沼液重新回流到调节池处理，处理干净后回用或排放。沼气池的沼渣抽出来，干化，堆肥后，可以用做农用肥料。
污水处理、沼气发酵、污泥干化等整个过程中产生的臭气可以通过风机汇集抽送到浅层地下渗滤系统内，在浅层地下渗滤系统内培养有各种微生物，臭气经过浅层地下渗滤系统，一方面可以得到有效的除臭净化，另一方面通过风机吹空气，可以防止浅层地下渗滤系统的管道堵塞。
这样就可以方便的、投资成本低的、占地少的、高效率的、高效益的处理农村生活污水、农村生活餐厨垃圾以及污水处理站污泥等问题，可以将农村生活餐厨垃圾及污水处理站污泥变废为宝，实现废弃物的减量化，再利用和再循环，减轻了日益增加的环境压力，为社会节约了巨大的资源。
