申请日2014.05.30
公开(公告)日2014.12.03
IPC分类号C02F9/08
摘要
本实用新型公开了一种医院血透析用水水处理装置包括PLC，以及依次经管路连通的原水箱、加压泵、活性炭过滤器、全自动软水器、精密过滤器、第一紫外线杀菌装置、一级高压泵、一级RO装置、第一185nm波长TOC去除器、中间水箱、中间水泵、第二185nm波长TOC去除器、二级高压水泵、二级RO装置、纯水箱、变频纯水泵、第三185nm波长TOC去除器和微孔过滤器，所述的微孔过滤器的出水口接循环血透用水管道以提供用水，所述的循环血透用水管道的回水接入纯水箱。本实用新型的医院血透析用水水处理装置工艺简单出水质量高且稳定可靠，采用PLC整体控制有效减少人为因素对产品质量和系统寿命的影响。
权利要求书
1.一种医院血透析用水水处理装置，其特征在于，包括PLC，以及依次经 管路连通的原水箱、加压泵、活性炭过滤器、全自动软水器、精密过滤器、第 一紫外线杀菌装置、一级高压泵、一级RO装置、第一185nm波长TOC去除器、 中间水箱、中间水泵、第二185nm波长TOC去除器、二级高压水泵、二级RO装 置、纯水箱、变频纯水泵、第三185nm波长TOC去除器和微孔过滤器，所述的 微孔过滤器的出水口接循环血透用水管道以提供用水，所述的循环血透用水管 道的回水接入纯水箱。
2.如权利要求1所述的医院血透析用水水处理装置，其特征在于，所述的 变频纯水泵出水口处设置有连接至纯水箱的消毒管路，所述的消毒管路上旁接 有臭氧发生器。
3.如权利要求1所述的医院血透析用水水处理装置，其特征在于，所述的 纯水箱为不锈钢316内外抛光卫生级密封无菌纯水箱，同时，所述的纯水箱还 配备有呼吸器和喷淋头。
4.如权利要求1所述的医院血透析用水水处理装置，其特征在于，所述的 原水箱进水和循环血透用水管道的回水处设置有温度传感器，所述的温度传感 器与PLC通信连接。
说明书
医院血透析用水水处理装置
技术领域
本实用新型涉及水处理技术领域，特别是涉及一种医院血透析用水水处理 装置。
背景技术
目前，医院里使用的无菌血液透析用水，通常通过无菌血液透析用水处理 设备制取，主要由原水预处理装置、纯化水制取装置和存贮外输装置构成。
在原水预处理装置中的设施，因原水水质不同而有不同的设置，它通常由 水泵、砂滤器、铁锤过滤器、软化器、碳滤器、精密滤器等器件中的一个或多 个组成:原水经不锈钢水泵被泵到装有锯砂、精制石英砂及无烟煤的砂滤器，可 有效地去除水中的三价铁和大颗粒机械杂质，起到对水的初步净化。再通过装 有不同粒径的石英砂的砂滤器，上部装填粒径0.2-0.4mm的细砂，下部装填O. 4-2.5mm的粗砂其作用即可将水中的细小颗粒杂质去除，同时又可达到布水均匀 的效果。再通过装有001×7型阳树脂的软化器，与水中的Ga2+、Mg2+交换， 达到水质的软化目的;在经过装有101*果壳型活性炭的碳滤器后，能吸附水中 的异臭、异味、余氯、酚、汞、铅、砷、氟化物等有害物，并降低水的色度。 最后通过装有精度为5μm滤芯的精密过滤器，过滤直径大于5μm的机械杂质， 起到保护后续的反渗透膜的目的。
但是，上述各个滤器通常由ABS塑料管道连接和ABS塑料阀门开启、排放， 在生产过程中处理精度不够，不能有效将自来水处理成血透析用水。
实用新型内容
本实用新型的目的是针对现有技术中存在的技术缺陷，而提供一种直接采 用自来水作为原水的医院血透析用水水处理装置。
为实现本实用新型的目的所采用的技术方案是：

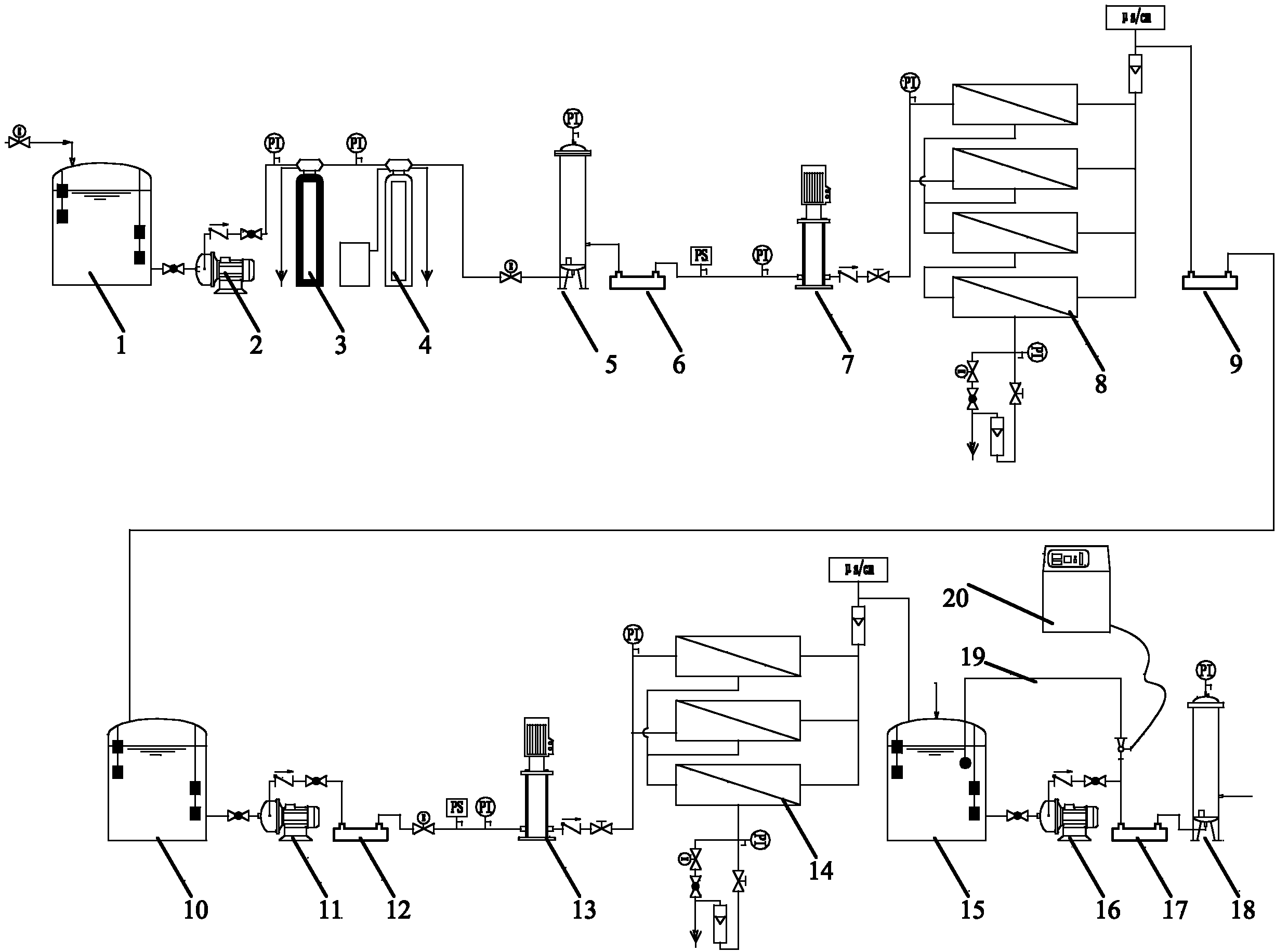

一种医院血透析用水水处理装置包括PLC，以及依次经管路连通的原水箱、 加压泵、活性炭过滤器、全自动软水器、精密过滤器、第一紫外线杀菌装置、 一级高压泵、一级RO装置、第一185nm波长TOC去除器、中间水箱、中间水泵、 第二185nm波长TOC去除器、二级高压水泵、二级RO装置、纯水箱、变频纯水 泵、第三185nm波长TOC去除器和微孔过滤器，所述的微孔过滤器的出水口接 循环血透用水管道以提供用水，所述的循环血透用水管道的回水接入纯水箱。
所述的变频纯水泵出水口处设置有连接至纯水箱的消毒管路，所述的消毒 管路上旁接有臭氧发生器。
所述的纯水箱为不锈钢316内外抛光卫生级密封无菌纯水箱，同时，所述 的纯水箱还配备有呼吸器和喷淋头。
所述的原水箱进水和循环血透用水管道的回水处设置有温度传感器，所述 的温度传感器与PLC通信连接。
与现有技术相比，本实用新型的有益效果是：
本实用新型的医院血透析用水水处理装置工艺简单出水质量高且稳定可 靠，采用PLC整体控制有效减少人为因素对产品质量和系统寿命的影响，同时 整体管路采用不锈钢材质，有效避免细菌滋生，同时加入温度检测功能，提高 整体系统的运行稳定性。
