申请日2014.05.30
公开(公告)日2014.11.12
IPC分类号G01N1/10
摘要
本实用新型涉及一种含硫化氢污水密闭取样装置，属于石油工程油田化学剂检测和评价技术领域，由取样桶、手柄、活塞和吸收瓶组成,取样桶为密闭容器,活塞安装在取样桶内，取样桶上部开有中心通孔，手柄通过取样桶的中心通孔螺纹连接在活塞上，取样桶上部设有带快速接头的进气阀并可通过管线同吸收瓶相连，取样桶下部设有中心通孔，螺纹连接取样阀;取样桶上刻有计量刻度并连有提手。本实用新型结构设计合理、操作简单，可密闭、快速的对含硫化氢污水进行取样，即时测量水样体积及温度，防止污水样品中硫化氢挥发或暴氧等引起环境污染和硫化氢含量的变化，保证所取样品的代表性和有效性。
权利要求书

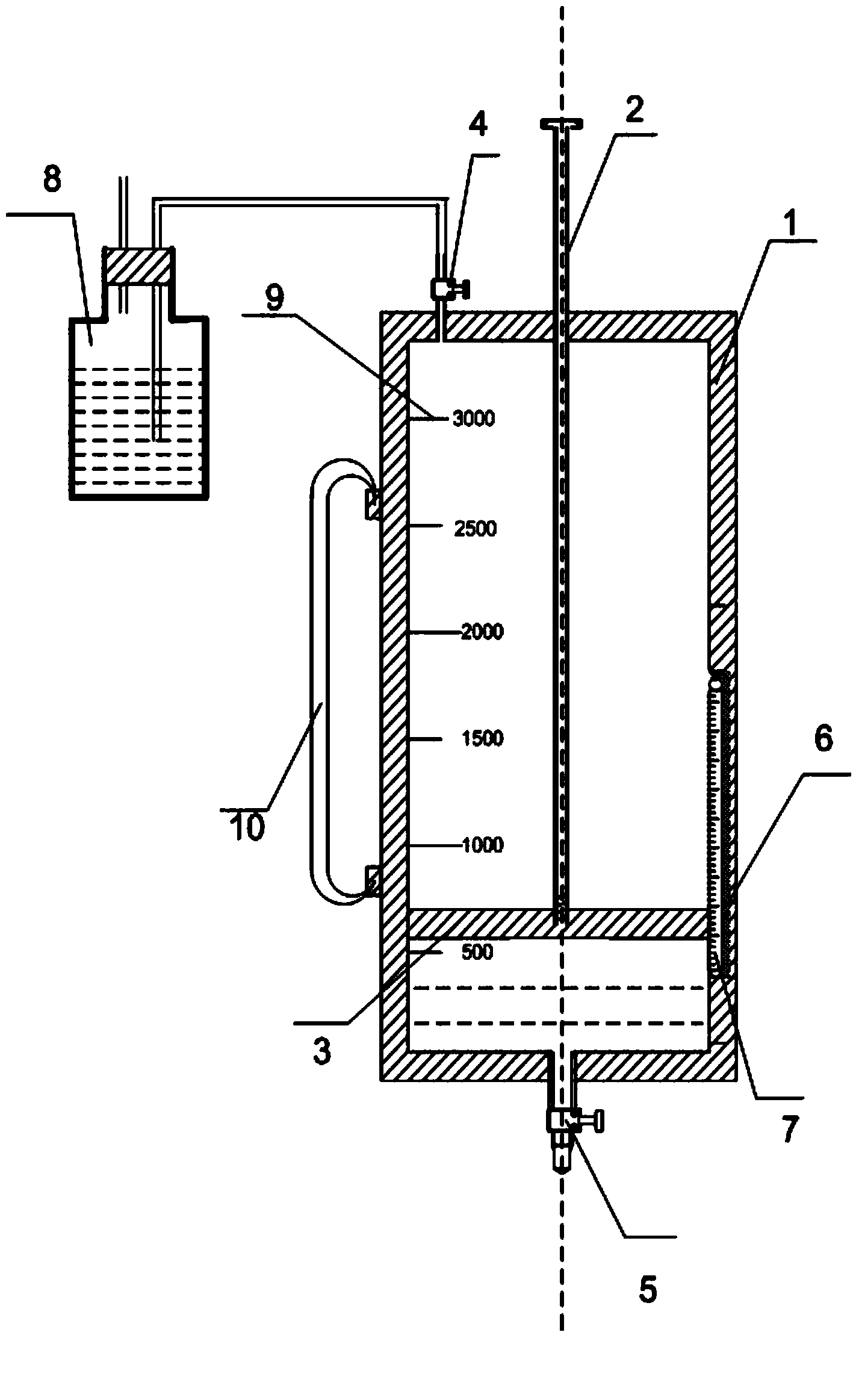

1.一种含硫化氢污水密闭取样装置，由取样桶(1)、手柄(2)、活塞(3) 和吸收瓶(8)组成,其特征是：取样桶(1)为密闭容器,活塞(3)安装在取 样桶(1)内，取样桶(1)上部开有中心通孔，手柄(2)通过中心通孔螺纹连接 在活塞(3)上;取样桶(1)上部设有带快速接头的进气阀(4)并可通过管 线同吸收瓶(8)相连，吸收瓶(8)内冲装有碱性溶液;取样桶(1)下部 设有中心通孔，螺纹连接取样阀(5)。
2.根据权利要求1所述的含硫化氢污水密闭取样装置，其特征是：取样 桶(1)筒体内侧设有温度测试槽(6)，温度测试槽(6)内固定温度计(7)。
3.根据权利要求1或2所述的含硫化氢污水密闭取样装置，其特征是： 所述取样桶(1)上有体积计量刻度(9)。
4.根据权利要求1或2所述的含硫化氢污水密闭取样装置，其特征是： 所述取样桶(1)一侧连有提手(10)。
说明书
含硫化氢污水密闭取样装置
技术领域
本实用新型涉及一种含硫化氢污水密闭取样装置，属于石油工程油田化学 剂检测和评价技术领域。
背景技术
含硫化氢气田生产中产生的工业污水溶解有大量硫化氢气体，目前，在含 硫化氢污水取样时，多使用塑料桶等取样器，采用开放式人工取样，取样人员 需要背着空气呼吸器操作，防止取样时溢出的硫化氢危害取样人员身体健康。 由于空气呼吸器相当沉重，取样人员在负重的条件下操作不方便，不安全。同 时，开放取样时，由于硫化氢挥发和暴氧等因素的影响，不仅造成环境的污染， 还会引起污水水样中硫化氢含量变化，影响取样的有效性和检验的准确性。
201310202725.4公开了一种轻便密闭取样桶，包括开关、活塞、密封圈、 缸套、压盖、拉杆和手柄组成。在使用时，被取样液气混合物推动活塞将缸套 内的空气通过压盖上的通气孔排出而进入缸套内，关闭开关，此时形成一个密 闭腔，再关闭井口取样阀，取下取样桶，实现密闭取样。该类装置对所取样品 体积、温度等技术参数无法现场计量，且对取样中可能产生的有害尾气没有处 理装置。
发明内容
本实用新型的目的在于针对现有技术中含硫化氢污水取样时硫化氢挥发、 暴氧等造成环境污染、人体伤害、取样代表性差，水样温度、体积取样现场无 法测量等缺陷，提供一种防止硫化氢挥发或暴氧并可即时测量水样温度、体积 的密闭取样装置。
本实用新型由取样桶、手柄、活塞和吸收瓶组成,取样桶为密闭容器,活 塞安装在取样桶内，取样桶上部开有中心通孔，手柄通过取样桶的中心通孔螺 纹连接在活塞上，取样桶上部设有带快速接头的进气阀并可通过管线同吸收瓶 相连，取样桶下部设有中心通孔，螺纹连接取样阀;取样桶上刻有计量刻度并 连有提手。
本实用新型结构设计合理、操作简单，可密闭、快速的对含硫化氢污水进 行取样，即时测量水样体积及温度，防止污水样品中硫化氢挥发或暴氧等引起 环境污染和硫化氢含量的变化，保证所取样品的代表性和有效性。
