申请日2014.05.30
公开(公告)日2014.12.03
IPC分类号C02F9/08
摘要
本实用新型公开了一种超纯水废水处理装置，包括依次经管路连通的缓冲水箱、增压泵、石英砂过滤器、活性炭过滤器、全自动软水器、袋式过滤器、中间水箱、中间水泵、精密过滤器、紫外线杀菌器、高压泵、一级RO装置，所述的缓冲水箱的进水管与超纯水生产系统的RO装置浓水侧连通，所述的一级RO装置的产水侧连通至超纯水原水箱。因为超纯水废水含盐多，本实用新型的水处理装置采用在缓冲水箱侧闭循环式加药并通过pH检测的方式判断缓冲水箱内水质盐类处理情况，同时辅以曝气装置提高反应效果，只有pH合格后才进行后续处理，有效提高了各级过滤处理效果。
权利要求书
1.一种超纯水废水处理装置，其特征在于，包括依次经管路连通的缓冲水箱、增压泵、石英砂过滤器、活性炭过滤器、全自动软水器、袋式过滤器、中间水箱、中间水泵、精密过滤器、紫外线杀菌器、高压泵、一级RO装置，所述的缓冲水箱的进水管与超纯水生产系统的RO装置浓水侧连通，所述的一级RO装置的产水侧连通至超纯水原水箱，在所述的增压泵进水侧设置连通至缓冲水箱的加药管路，在所述的加药管路上旁接有pH调节装置，在所述的增压泵出水口与所述的加药管路接入点间设置有pH计，在所述的缓冲水箱底部设置有与风机连通的曝气管。
2.如权利要求1所述的超纯水废水处理装置，其特征在于，所述的增压泵出水侧设置有连通至缓冲水箱的回管，所述的回管上设置有回水阀，在所述的回管接入点后部的管路上设置有第一控制阀。
3.如权利要求1所述的超纯水废水处理装置，其特征在于，在所述的袋式过滤器的出水侧的管路上设置有电导率计和第二控制阀，同时，在所述的袋式过滤器的出水侧旁接有排污旁管，所述的排污旁路上设置有排污阀。
4.如权利要求1所述的超纯水废水处理装置，其特征在于，所述的风机的进风口处设置有空气过滤器。
说明书
超纯水废水处理装置
技术领域
本实用新型涉及水处理技术领域，特别是涉及一种超纯水废水处理装置。
背景技术
超纯水是将水中的导电介质几乎完全去除，又将水中不离解的胶体物质、气体及有机物均去除至很低程度的水。电阻率大于18MΩ*cm，或接近18.3MΩ*cm极限值。超纯水一般工艺很难达到的程度，需采用预多级过滤、高性能离子交换单元、超滤过滤器、紫外灯、除TOC装置等多种处理方法，电阻率方可达18.25MΩ*cm。
由于水的纯度较高，水的利用率相对较低，为保证水的重复利用率，将可回收的部分进行处理利用，降低设备的运行成本，节约水资源。
中国专利201220432146.X公开了一种超纯水设备废水回收利用系统，包括超纯水设备的废水排放管，所述废水排放管的末端安装有三通管件，与三通管件连通有第一排放支管和第二排放支管，第一排放支管和第二排放支管上均安装有阀门，第一排放支管末端通入地下回收水池，第二排放支管末端通入地沟，回收水池内设有水泵及出水管。
虽然上述专利将超纯水废水进行了收集，但是其收集的目的只是另作他用，超纯水的废水，尤其是RO装置浓水侧的废水，只是盐分多，将其用作消防或者园林用水造成了一种浪费，不利于提高超纯水的出水率。
实用新型内容
本实用新型的目的是针对现有技术中存在的技术缺陷，而提供一种超纯水废水处理装置。
为实现本实用新型的目的所采用的技术方案是：

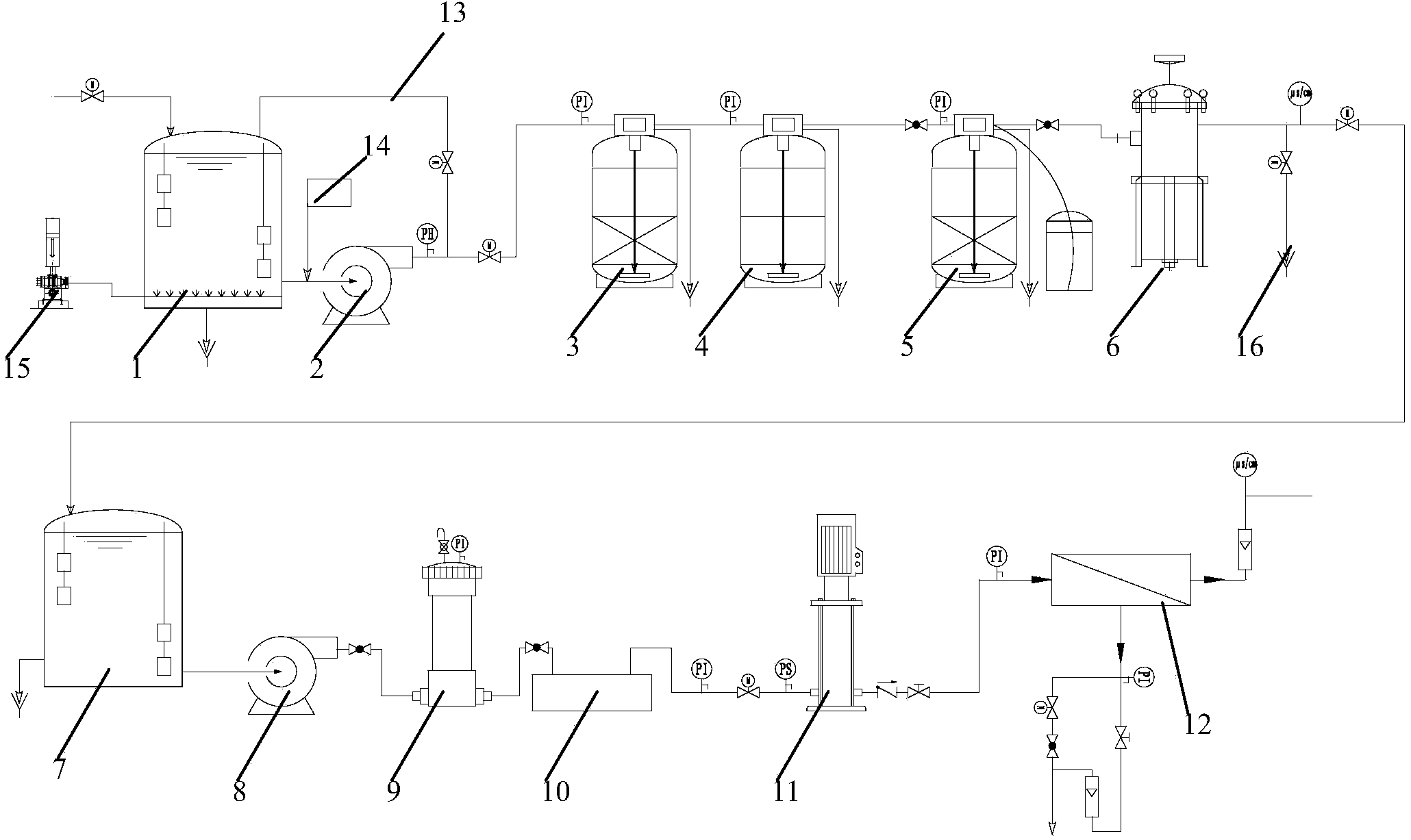

一种超纯水废水处理装置，包括依次经管路连通的缓冲水箱、增压泵、石英砂过滤器、活性炭过滤器、全自动软水器、袋式过滤器、中间水箱、中间水泵、精密过滤器、紫外线杀菌器、高压泵、一级RO装置，所述的缓冲水箱的进水管与超纯水生产系统的RO装置浓水侧连通，所述的一级RO装置的产水侧连通至超纯水原水箱，在所述的增压泵进水侧设置连通至缓冲水箱的加药管路，在所述的加药管路上旁接有pH调节装置，在所述的增压泵出水口与所述的加药管路接入点间设置有pH计，在所述的缓冲水箱底部设置有与风机连通的曝气管。
所述的增压泵出水侧设置有连通至缓冲水箱的回管，所述的回管上设置有回水阀，在所述的回管接入点后部的管路上设置有第一控制阀。
在所述的袋式过滤器的出水侧的管路上设置有电导率计和第二控制阀，同时，在所述的袋式过滤器的出水侧旁接有排污旁管，所述的排污旁路上设置有排污阀。
所述的风机的进风口处设置有空气过滤器。
与现有技术相比，本实用新型的有益效果是：
因为超纯水废水含盐多，本实用新型的水处理装置采用在缓冲水箱侧闭循环式加药并通过pH检测的方式判断缓冲水箱内水质盐类处理情况，同时辅以曝气装置提高反应效果，只有pH合格后才进行后续处理，有效提高了各级过滤处理效果。同时在袋式过滤器出水侧增加电导率测试，只有检测合格的水才能进入中间水箱以进行后续的一级RO装置处理，不合格的水质直接排放，减少一级RO装置的负担。
