申请日2014.12.26
公开(公告)日2015.06.03
IPC分类号G01K7/16
摘要
本实用新型涉及一种吸水井污水温度检测装置，包括测温笼和测温盒，测温笼固定在吸水井井壁一侧，测温盒可滑动地安装在测温笼内，并始终保持在水面浮动，测温盒中设热电阻。测温盒为方形密闭盒体，热电阻穿过盒体并垂直固定在盒体中部，热电阻测量端从盒体底部伸出75～100mm，热电阻输出端通过电缆连接污水站控制系统。测温笼为长方体框架式结构，热电阻为WZP-130型，具备防水功能，测温范围-50℃～150℃。与现有技术相比，本实用新型的有益效果是：1)可直接测量并随时监控室外污水温度，为高炉冷却系统提供准确参数，对判断高炉使用寿命具有重要意义;2)装置加工制作、安装十分简单，且成本低廉;3)维修简单方便，减少故障处理时间，节省人力。

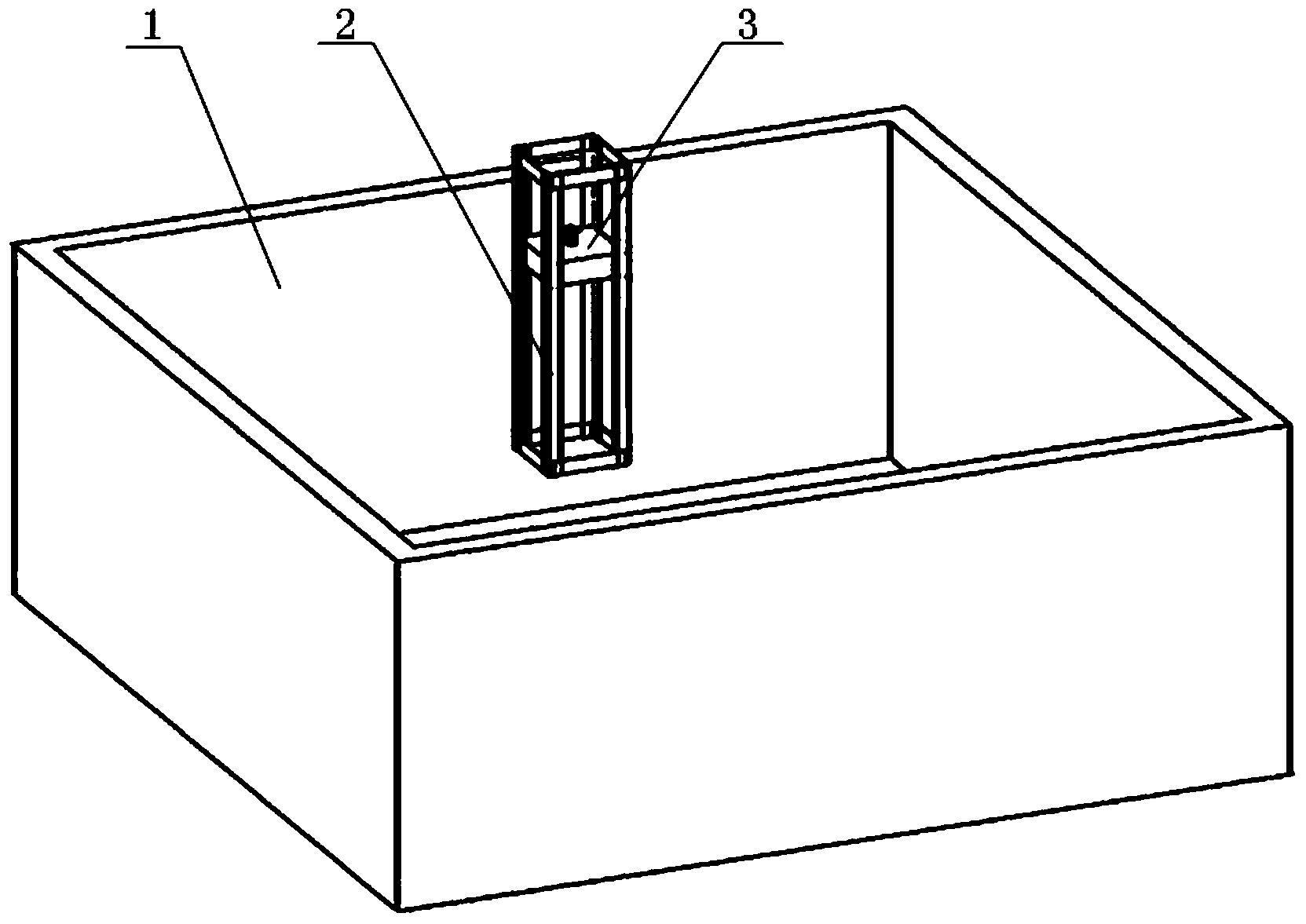

摘要附图
权利要求书
1.吸水井污水温度检测装置，其特征在于，包括测温笼和测温盒，所述测温笼固定 在吸水井井壁一侧，测温盒可滑动地安装在测温笼内，并始终保持在水面浮动，测温盒中 设热电阻。
2.根据权利要求1所述的吸水井污水温度检测装置，其特征在于，所述测温盒为方 形密闭盒体，热电阻穿过盒体并垂直固定在盒体中部，热电阻测量端从盒体底部伸出75～ 100mm，热电阻输出端通过电缆连接污水站控制系统。
3.根据权利要求1所述的吸水井污水温度检测装置，其特征在于，所述测温笼为长 方体框架式结构，测温盒在测温笼内可沿竖直方向滑动。
4.根据权利要求1所述的吸水井污水温度检测装置，其特征在于，所述热电阻为 WZP-130型，具备防水功能，测温范围-50℃～150℃。
说明书
吸水井污水温度检测装置
技术领域
本实用新型涉及一种水温检测装置，尤其涉及一种吸水井污水温度检测装置。
背景技术
吸水井也称污水池，建在给水厂各个水站的室外，用于存储高炉冷却壁冷却用循环污 水。经过高炉冷却壁冷却后流到给水厂水站的吸水井的污水，经过沉淀和自然冷却后，再 流到高炉冷却壁重新进行冷却，形成循环系统。污水温度是高炉运行的重要参数，污水温 度测量的准确度直接影响高炉冷却壁冷却效果和使用寿命，。
污水中存在渣滓及沉淀物，污水温度一般在30℃～60℃，污水池面积约100m2，池 深约5米，水位上下落差2.5米，一般一个污水池有一个进水口，一个出水口，进水口和 出水口的管道直径在900mm左右不等，当启动进水泵或出水泵时，水流速度可高达 500t/h.。
以前污水池污水温度测量是采用把污水通过φ150管道引进水站，再用测温元件对管 道中污水进行测量，其缺点是由于污水引进室内测量，其温度发生变化，所测温度不能准 确反映室外污水的真实温度，而且由于污水中含有渣滓或杂物，截止阀时常发生堵塞，影 响温度的正常测量。
发明内容
本实用新型提供了一种吸水井污水温度检测装置，可直接测量并随时监控室外污水温 度，测量值准确可靠，测量装置制作、维修简单，使用方便。
为了达到上述目的，本实用新型采用以下技术方案实现：
吸水井污水温度检测装置，包括测温笼和测温盒，所述测温笼固定在吸水井井壁一侧， 测温盒可滑动地安装在测温笼内，并始终保持在水面浮动，测温盒中设热电阻。
所述测温盒为方形密闭盒体，热电阻穿过盒体并垂直固定在盒体中部，热电阻测量端 从盒体底部伸出75～100mm，热电阻输出端通过电缆连接污水站控制系统。
所述测温笼为长方体框架式结构，测温盒在测温笼内可沿竖直方向滑动。
所述热电阻为WZP-130型，具备防水功能，测温范围-50℃～150℃。
与现有技术相比，本实用新型的有益效果是：
1)可直接测量并随时监控室外污水温度，为高炉冷却系统提供准确参数，对判断高 炉使用寿命具有重要意义;
2)装置加工制作、安装十分简单，且成本低廉;
3)维修简单方便，减少故障处理时间，节省人力。
