申请日2014.12.26
公开(公告)日2015.05.27
IPC分类号B01D36/02
摘要
本实用新型公开了一种自来水水处理设备，包括罐体和液体泵，所述罐体上设置有进水口和出水口，所述罐体包括第一罐体和第二罐体，所述第一罐体的底部设置有所述进水口，所述第一罐体内设置有第一滤网，所述第一罐体的出口端与液体泵的进口端连接，所述液体泵的出口端与所述喷管连接，所述喷管设置在第二罐体内，所述第二罐体内设置有第二滤网，所述第二滤网套装在所述喷管上，所述第二滤网的底部设置有密封端面，所述第二罐体的底部设置有所述出水口。本实用新型通过设置了分体式的滤网和喷管，延长了自来水与滤网的过滤时间，使过滤更加彻底，处理后的自来水更加纯净、适合直接饮用。

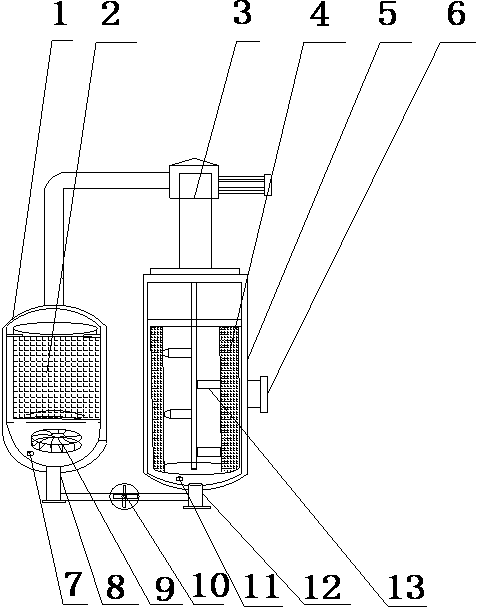

摘要附图
权利要求书
1.一种自来水水处理设备，包括罐体，所述罐体上设置有进水口和出水口，其特征在于：还包括液体泵，所述罐体包括第一罐体和第二罐体，所述第一罐体的底部设置有所述进水口，所述第一罐体内设置有第一滤网，所述第一罐体的出口端与液体泵的进口端连接，所述液体泵的出口端与所述喷管连接，所述喷管设置在第二罐体内，所述第二罐体内设置有第二滤网，所述第二滤网套装在所述喷管上，所述第二滤网的底部设置有密封端面，所述第二罐体的底部设置有所述出水口。
2.根据权利要求1所述的自来水水处理设备，其特征在于：所述第一滤网与所述第二滤网均为圆筒状滤网。
3.根据权利要求1或2所述的自来水水处理设备，其特征在于：所述第一滤网与所述第二滤网的目数比为2--10：1。
4.根据权利要求1所述的自来水水处理设备，其特征在于：所述喷管上设置有为多个不同高度的喷嘴。
5.根据权利要求1所述的自来水水处理设备，其特征在于：所述第一罐体的进口端设置有液体分布器。
6.根据权利要求1所述的自来水水处理设备，其特征在于：所述进水口和所述出水口之间设置有回水阀。
7.根据权利要求1所述的自来水水处理设备，其特征在于：所述第一罐体和所述第二罐体内设置有压力传感器,所述罐体上设置有压差显示装置,所述压力传感器的输出端与所述压差显示装置的输入端连接。
说明书
一种自来水水处理设备
技术领域
本实用新型涉及一种水处理设备，尤其涉及到一种自来水水处理设备。
背景技术
目前居民饮用用水现在主要由自来水厂提供，虽然出厂时的水质合格，但由 于在输送过程中，由于管道破损老化等，使得水中进入污染物，使得居民用水重新被污染，往往需要再次过滤消毒。现有的净水装置往往由多级组成，采用阻塞过滤，滤芯一段时间后需要更换，寿命较短，而且自来水与滤网的过滤时间较短，无法真正达到过滤的效果。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种结构简单，减少流量损失的自来水水处理设备。
本实用新型通过以下技术方案来实现上述目的：
本实用新型包括罐体和液体泵，所述罐体上设置有进水口和出水口，所述罐体包括第一罐体和第二罐体，所述第一罐体的底部设置有所述进水口，所述第一罐体内设置有第一滤网，所述第一罐体的出口端与液体泵的进口端连接，所述液体泵的出口端与所述喷管连接，所述喷管设置在第二罐体内，所述第二罐体内设置有第二滤网，所述第二滤网套装在所述喷管上，所述第二滤网的底部设置有密封端面，所述第二罐体的底部设置有所述出水口。
具体地，所述第一滤网与所述第二滤网均为圆筒状滤网。
进一步地，所述第一滤网与所述第二滤网的目数比为2--10：1。
具体地，所述喷管上设置有为多个不同高度的喷嘴。
进一步地，所述第一罐体的进口端设置有液体分布器。
具体地，所述进水口和所述出水口之间设置有回水阀。
进一步地，所述第一罐体和所述第二罐体内设置有压力传感器,所述罐体上设置有压差显示装置,所述压力传感器的输出端与所述压差显示装置的输入端连接。
本实用新型的有益效果在于：
本实用新型通过设置了分体式的滤网和喷管，延长了自来水与滤网的过滤时间，使过滤更加彻底，处理后的自来水更加纯净、适合直接饮用。
