申请日2014.12.26
公开(公告)日2015.05.27
IPC分类号B65F3/00
摘要
本实用新型公开了一种垃圾车箱体污水排放装置，是由箱体、排污管和污水堵组成，拉杆穿过拱形支架，拉杆的下端固定有用于封堵排污管口的污水堵，弹簧套装在污水堵与拱形支架间的拉杆上，电动推杆通过拉筋连接拉杆上端，本实用新型具有结构简单、操作方便、能够改善操作者在进行污水排放装置操作时的工作环境、防止排污管堵塞的特点。

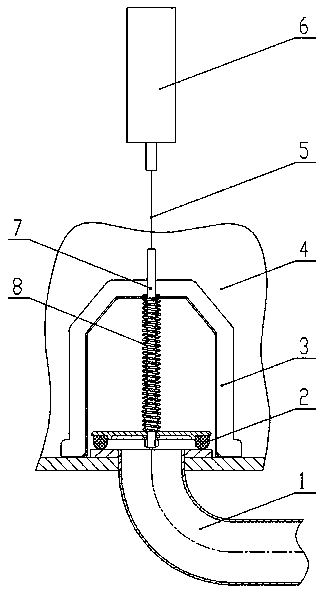

摘要附图
权利要求书
1.一种垃圾车箱体污水排放装置，是由箱体(4)、排污管(1)和污水堵(2)组成，其特征是拉杆(7)穿过拱形支架(3)，拉杆(7)的下端固定有用于封堵排污管(1)口的污水堵(2)，弹簧(8)套装在污水堵(2)与拱形支架(3)间的拉杆(7)上，电动推杆(6)通过拉筋(5)连接拉杆(7)上端。
说明书
一种垃圾车箱体污水排放装置
技术领域
本实用新型属于垃圾箱体排污设备技术领域，尤其是涉及一种垃圾车箱体污水排放装置。
背景技术
随着我国经济的发展，社会制度的不断完善，垃圾车的应用越来越普遍。垃圾车在进行垃圾收集时，垃圾中不免有一些污水一同被收集到垃圾箱中。垃圾车进行垃圾倾倒时，为防止箱体中的污水在垃圾倾倒时四处飞溅，通常先将箱体中的污水通过排污管排出，再进行垃圾的倾倒。但是，现存的污水排放装置都是操作者直接启闭，不仅操作不方便，而且操作者在进行操作时工作环境差，尤其是在冬天，这些问题更加突出。
发明内容
本实用新型的目的在于改进已有技术的不足而提供一种结构简单、操作方便、能够改善操作者在进行污水排放装置操作时的工作环境、防止排污管堵塞的垃圾车箱体污水排放装置。
本实用新型的目的是这样实现的，一种垃圾车箱体污水排放装置，是由箱体、排污管和污水堵组成，其特点是拉杆穿过拱形支架，拉杆的下端固定有用于封堵排污管口的污水堵，弹簧套装在污水堵与拱形支架间的拉杆上，电动推杆通过拉筋连接拉杆上端。
本实用新型与已有技术相比具有以下显著特点和积极效果：本实用新型是拉杆穿过拱形支架，拉杆的下端固定有用于封堵排污管口的污水堵，弹簧套装在污水堵与拱形支架间的拉杆上，电动推杆通过拉筋连接拉杆上端，平时污水堵在弹簧的外力的作用下，将箱体上的排污管口堵死，在进行污水排放工作时，污水堵可通过电动推杆或气动推杆等执行元件进行开启，从而实现箱体中污水的排放，避免了操作者直接开启污水排放装置造成的诸多不便，当污水排放工作结束后，在弹簧外力作用下，用污水堵将排污管口关闭;本实用新型无需操作者直接启闭污水排放装置;进行污水排放时，操作简单;可在驾驶室进行污水排放装置的启闭，改善了操作者进行污水排放装置启闭的工作环境
