申请日2014.12.26
公开(公告)日2015.06.03
IPC分类号B29C47/88
摘要
本实用新型公开了一种污水处理用悬浮填料冷却定型模具，属于填料制备领域。该冷却定型模具排列设在挤出成型设备的挤出模具后，该冷却定型模具的直径大于挤出模具的直径。通过使冷却定型模具直径大于挤出模具，改变挤出模具和冷却定型模具直径尺寸的比例，使得悬浮填料管材在挤出、定型过程中得到拉伸，既降低了单位体积悬浮填料产品原材料的使用量，又增大了悬浮填料内部有效可利用空间。使用该冷却定型模具制得的悬浮填料结构的力学性能得到了优化，外部较厚材料可使得悬浮填料能承受一定压力不变形;内部均匀分布的细纹支撑可以保证悬浮填料具有一定的变形回弹能力。

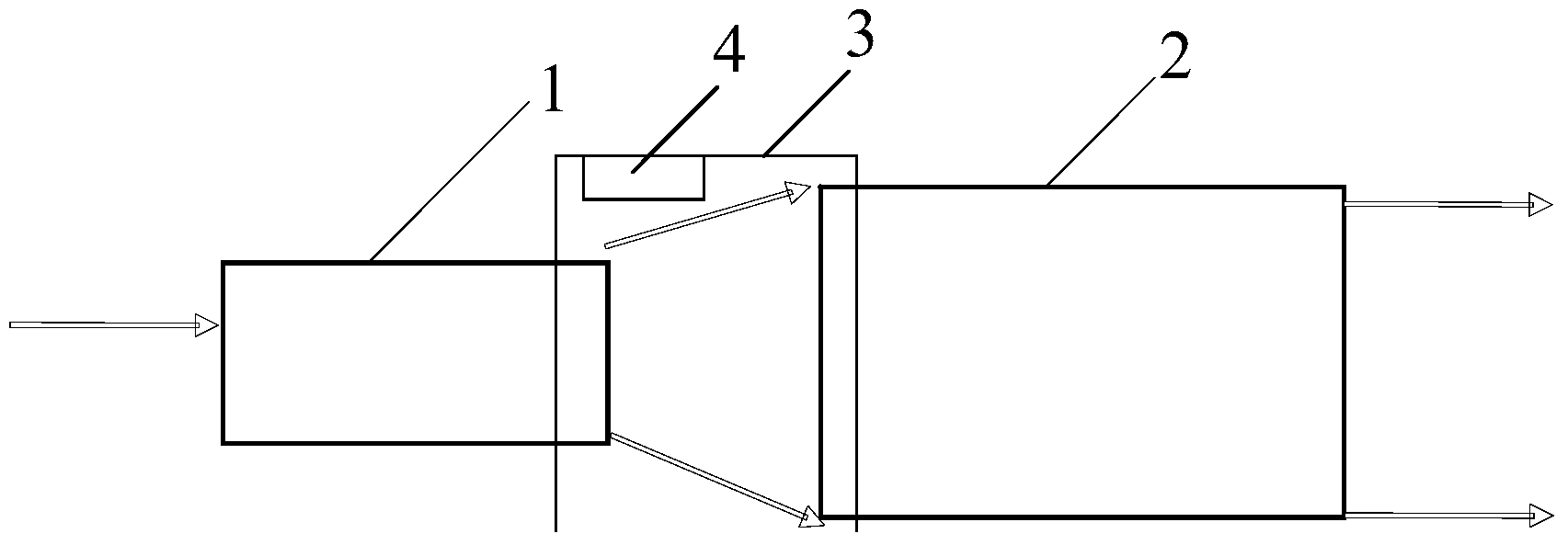

摘要附图
权利要求书
1.一种污水处理用悬浮填料冷却定型模具，其特征在于，该冷却定型模具排列设在 挤出成型设备的挤出模具后，该冷却定型模具的直径大于所述挤出模具的直径。
2.根据权利要求1所述的污水处理用悬浮填料冷却定型模具，其特征在于，所述挤 出模具与所述冷却定型模具的直径比例为1：1.05～2。
3.根据权利要求1所述的污水处理用悬浮填料冷却定型模具，其特征在于，还包括：
防风保温罩和恒温加热装置，所述防风保温罩连接在所述冷却定型模具的入口上，另 一端设有连接挤出模具出口的连接口;所述防风保温罩设住所述挤出模具出口与冷却定型 模具入口之间的空间;所述恒温加热装置设在所述防风保温罩内。
4.一种污水处理用悬浮填料的挤出成型设备，包括挤出模具和定型模具，其特征在 于，所述定型模具采用权利要求1、2或3所述的冷却定型模具。
说明书
污水处理用悬浮填料冷却定型模具及挤出成型设备
技术领域
本实用新型涉及填料制备领域，特别是涉及一种污水处理用悬浮填料冷却定型模具及 挤出成型设备。
背景技术
MBBR可减少现有污水处理系统的体积，易于在现有污水处理厂基础上升级，且处理 效果好，欧洲、美国、日本、新西兰以及我国均建有MBBR型污水处理厂,尤其适用于国内 各大中城市现有污水处理厂的提标改造工程，不加处理池提高处理容量。
MBBR工艺属于一种新型的污水生物膜法处理工艺，其核心部分就是以比重接近于水 的悬浮填料直接投加到曝气池中作为微生物的活性载体，依靠曝气池内的曝气和水流的提 升作用处于流化状态，它是悬浮生长的活性污泥法和附着生长的生物膜法相结合的一种工 艺。
目前国内市场上的悬浮填料大都以聚乙烯、聚丙烯、聚氯乙烯、聚氨酯等石化下游产 品为原材料，近年来由于石油资源的日益紧缺价格不断上涨，石油化学工业相关产品烯烃 类原材料供应紧张，造成化学合成材料价格大幅度上扬，资源的制约，解决烯烃原料供应 紧缺问题将是世界多国发展石油化工的一项长期任务，只有采取措施理顺各种关系，才能 为这一行业的发展打下扎实基础。
空心柱状或环状聚乙烯或聚丙烯悬浮填料，主要依靠空心内部材料表面有效附着活性 微生物，形成生物膜发挥对有害物质的氧化、降解作用，因此影响填料效果的主要因素是 悬浮填料的比表面积。大部分环状聚乙烯或聚丙烯悬浮填料都是通过塑料挤出机等设备成 型加工而成，悬浮填料生产机组组成：挤出机、机头模具、真空定型模具、冷却水箱、牵 引机、切割机等部分组成。但现有的悬浮填料生产机的定型模具存在原材料用量大的问题。
实用新型内容
基于上述现有技术所存在的问题，本实用新型提供一种污水处理用悬浮填料冷却定型 模具及挤出成型设备，能降低单位比表面积使用聚乙烯或聚丙烯等原材料的使用数量，降 低产品的成本，以及优化悬浮填料产品的力学性能，提高填料的回弹性，降低实际使用过 程中的外力破损变形情况。
为解决上述技术问题，本实用新型提供一种污水处理用悬浮填料冷却定型模具，该冷 却定型模具排列设在挤出成型设备的挤出模具后，该冷却定型模具的直径大于所述挤出模 具的直径
上述冷却定型模具，挤出模具与冷却定型模具的直径比例为1：1.05～2。
本实用新型还提供一种污水处理用悬浮填料的挤出成型设备，包括挤出模具和定型模 具，所述定型模具采用本实用新型所述的冷却定型模具;还包括：所述挤出模具与所述冷 却定型模具之间设有恒温加热装置和防风保温罩。
本实用新型的有益效果为：通过使冷却定型模具直径大于挤出模具，改变挤出模具和 冷却定型模具直径尺寸的比例，使得悬浮填料管材在挤出、定型过程中得到拉伸，既降低 了单位体积悬浮填料产品原材料的使用量，又增大了悬浮填料内部有效可利用空间。使用 该冷却定型模具制得的悬浮填料结构的力学性能得到了优化，外部较厚材料可使得悬浮填 料能承受一定压力不变形;内部均匀分布的细纹支撑可以保证悬浮填料具有一定的变形回 弹能力。
