申请日2014.12.26
公开(公告)日2015.05.27
IPC分类号C02F11/12; F26B21/00; F26B15/18; C02F11/18
摘要
一种带式烘干设备以及污泥干化系统，包括箱体、风机和带式传送装置，箱体上开设有进料口和出料口;箱体由隔板分割成多个首尾相互连通的热风通道，带式传送装置位于热风通道内。风机位于箱体上部并与最上层的热风通道连通，最下层的热风通道通过箱体上的进风口与外部气源连接;在风机的作用下，热气从箱体进风口进入箱体热风通道，并沿着相互连通的热风通道流动，热空气不断加热污泥并带走水分，最终通过风机排除到烘干设备的箱体外。该设备大大减小了设备的体积和占地面积;提高了热空气和污泥颗粒热交换的效能，有利于充分利用热能。

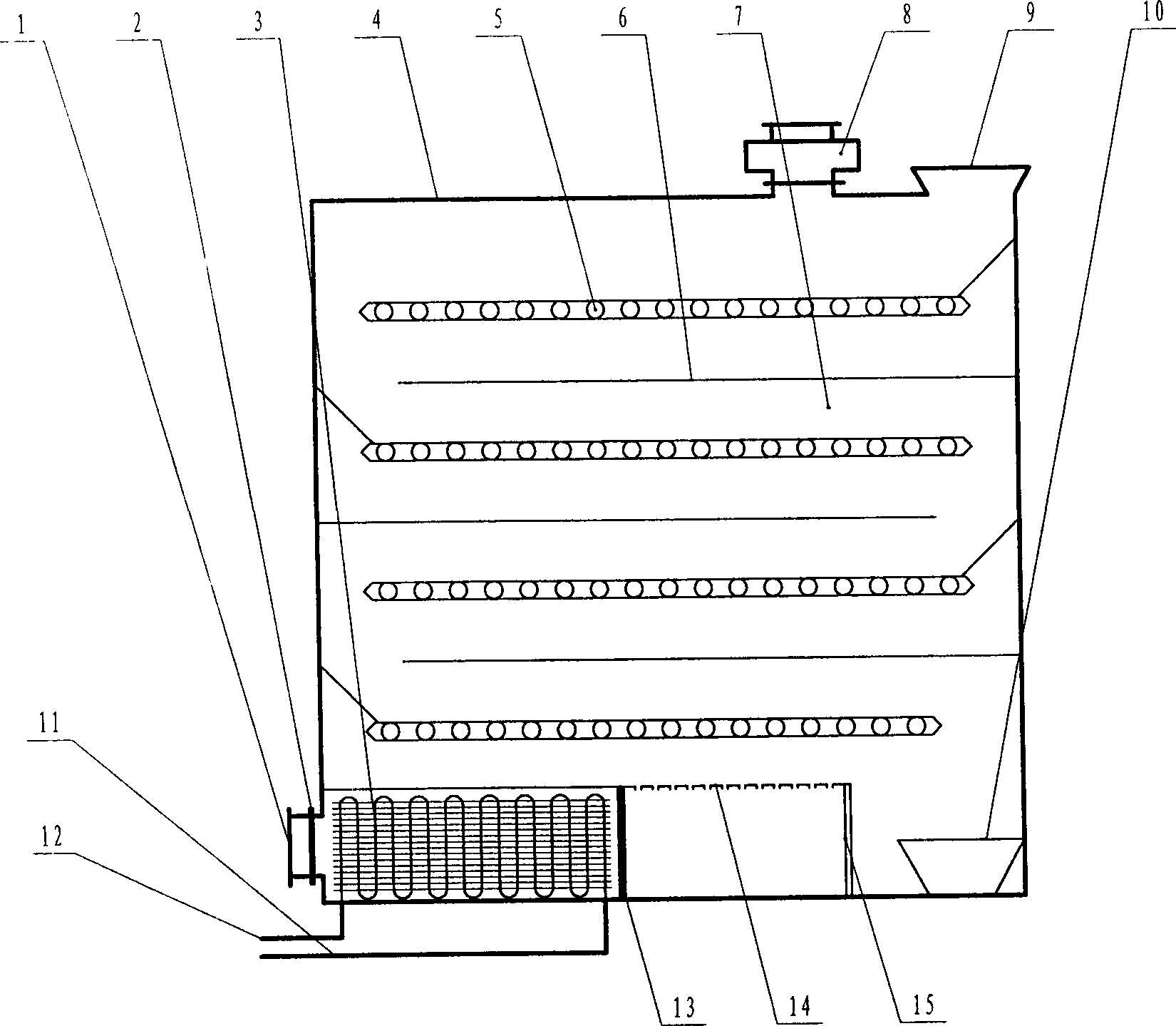

摘要附图
权利要求书
1.一种带式烘干设备，包括：箱体、风机和带式传送装置，箱体上开设有进料口和出料 口，其特征在于：所述箱体由隔板分割成多个首尾相互连通的热风通道，所述带式传送装置 位于热风通道内;带式传送装置对应于热风通道自上而下设置多层，相邻的带式传送装置的 运动方向相反，每层带式传送装置终点的垂直投影点都落在其下层的传送带上;所述风机位 于箱体上部并与最上层的热风通道连通，最下层的热风通道通过箱体上的进风口与外部气源 连接;在所述风机的作用下，热气从箱体进风口进入箱体热风通道，并沿着相互连通的热风 通道流动，热空气的流动方向与带式传送装置的运动方向相反，热空气不断加热污泥并带走 水分，最终通过风机排除到烘干设备的箱体外。
2.根据权利要求1所述的带式烘干设备，其特征在于：在最下层的热风通道内还设置有 换热器，所述换热器通过泵与外部液体热源连接，空气从进风口进入最下层的热风通道，经 过换热器进行热交换获取热量而升温。
3.根据权利要求2所述的带式烘干设备，其特征在于：所述带式传送装置的传送带具有 多个透气的通孔。
4.根据权利要求2所述的带式烘干设备，其特征在于：所述带式传送装置的传送带为不 锈钢或工程塑料。
5.一种包含权利要求2至4任一项所述的带式烘干设备的污泥干化系统，还包括清洁热 源、储热箱、造粒设备，清洁热源加热液体传热介质并贮存在储热箱中，储热箱中的液体传 热介质通过泵对带式烘干设备进行循环供热，污泥经过造粒设备造粒后进入带式烘干设备进 行干化，干化的污泥一部分返回到造粒设备与污泥混合造粒。
6.根据权利要求5所述的污泥干化系统，其特征在于：所述清洁热源为污水源热泵，污 水源热泵从污水处理厂深度处理后的水中提取热量并置换到储热箱的介质中。
7.根据权利要求5所述的污泥干化系统，其特征在于：所述清洁热源为太阳能集热器， 太阳能集热器获取太阳能并把热量置换到储热箱的介质中。
8.根据权利要求5所述的污泥干化系统，其特征在于：所述清洁热源为除湿热泵，除湿 热泵从烘干设备排除的热气中提取热量并置换到储热箱的介质中。
9.根据权利要求5所述的污泥干化系统，其特征在于：所述清洁热源为污水源热泵、太 阳能集热器、除湿热泵、空气源热泵、燃气锅炉、电加热锅炉中的两种或两种以上的组合。
10.根据权利要求9所述的污泥干化系统，其特征在于：还带有废气净化装置。
说明书
一种带式烘干设备以及污泥干化系统
技术领域
本实用新型涉及一种带式烘干设备，同时还涉及一种污泥干化系统，属于污泥处理领域。
背景技术
随着城市人口的不断增长和工业生产的飞速发展，城市生活污水和工业废水量与日俱增。 为了保护生态环境，城市废污水必须经过处理，达标后才能排放。然而，污水在得到净化处 理的同时，会产生大量的污泥，由于这类污泥具有含水率高和体积大，并浓集了各种有毒有 害物质的特点，如果得不到安全地处置，会给环境带来严重的二次污染，不仅无法体现污水 处理后所产生的环境效益，而且直接影响到污水处理厂的正常运行。
通常情况下，污泥的机械脱水技术只能将污泥的含水率降至80%左右，如此高的含水率 不利于污泥的后续运输和处置，因此，要使污泥得到有效处理和资源化利用，污泥干化环节 是必不可少的。污泥干化要消耗大量的热能，导致污泥处理的成本高昂。城市污泥处理处置 运行费用居高不下已成为限制其发展的一个重要因素，大力发展廉价低耗的污泥处理处置技 术已成为当务之急。
城市生活污水中赋存着大量低位热能，例如将10万方污水处理厂二级出水降低3度，可 获得2.8亿Kcal的热量。同时污水水量稳定，与环境温度相比，表现为冬暖夏凉，水温变化 幅度小，是稳定的热源。新型热泵工质能够稳定产生80度左右的热水，并且能够保证相当高 的性能系数。
目前市场上的一些太阳能污泥干化技术，需要建造巨大透明的烘房，占地面积很大、而 且热量损耗也比较大。
实用新型内容
本实用新型的目的就是针对现有污泥干化技术中存在的能量消耗大，运行成本高，占地 面积大的问题，提供一种带式烘干设备以及污泥干化系统。
为了实现本实用新型的目的，采用以下技术方案。
一种带式烘干设备，包括箱体、风机和带式传送装置，箱体上开设有进料口和出料口; 箱体由隔板分割成多个首尾相互连通的热风通道，带式传送装置位于热风通道内。带式传送 装置对应于热风通道自上而下设置多层，相邻的带式传送装置的运动方向相反，每层带式传 送装置终点的垂直投影点都落在其下层的传送带上。风机位于箱体上部并与最上层的热风通 道连通，最下层的热风通道通过箱体上的进风口与外部气源连接;在风机的作用下，热气从 箱体进风口进入箱体热风通道，并沿着相互连通的热风通道流动，热空气的流动方向与带式 传送装置的运动方向相反，热空气不断加热污泥并带走水分，最终通过风机排除到烘干设备 的箱体外。
进一步，在最下层的热风通道内还设置有换热器，换热器通过泵与外部液体热源连接， 空气从进风口进入最下层热风通道，经过换热器进行热交换获取热量而升温。
更进一步，带式传送装置的传送带具有多个透气的通孔。
再进一步，为了防止污泥的腐蚀，带式传送装置的传送带为不锈钢或工程塑料。
本实用新型还提供了一种污泥干化系统，该系统采用了上述任一项一项带式烘干设备。 这种污泥干化系统还包括清洁热源、储热箱、造粒设备;清洁热源加热液体传热介质并贮存 在储热箱中，储热箱中的液体传热介质通过泵对带式烘干设备进行循环供热;污泥经过造粒 设备造粒后进入带式烘干设备进行干化，干化的污泥一部分返回到造粒设备与污泥混合造粒。
这种污泥干化系统的清洁热源采用污水源热泵，污水源热泵从污水处理厂深度处理后的 水中提取热量并置换到储热箱的介质中。
这种污泥干化系统的清洁热源也可以采用太阳能集热器，太阳能集热器获取太阳能并把 热量置换到储热箱的介质中。
这种污泥干化系统的清洁热源还可以采用除湿热泵，除湿热泵从烘干设备排除的热气中 提取热量并置换到储热箱的介质中。
这种污泥干化系统的清洁热源也可以采用污水源热泵、太阳能集热器、除湿热泵、空气 源热泵、燃气锅炉、电加热锅炉中的两种或两种以上的组合。
这种污泥干化系统还带有废气净化装置，对排放的废气进行净化。
本实用新型的有益效果体现在：
1.由于带式烘干设备采用了多层立体式带式传送烘干方式大大减小了设备的体积和占 地面积。
2.由于带式烘干设备采用热空气运动方向与污泥运动方向相反的设置，大大提高了热空 气和污泥颗粒热交换的效能，有利于充分利用热能。
3.根据处理现场的情况，该污泥干化系统可充分利用太阳能、污水里的热能、空气中的 热能等清洁能源，实现了节能环保的目标，大大降低了污泥的处理成本。
4.该污泥干化系统采用了除湿热泵从烘干设备排除的热气中提取热量并置换到储热箱 的介质中，实现了热能的循环使用，充分利用了有限的热能。
