申请日2014.12.31
公开(公告)日2015.07.22
IPC分类号C02F3/02
摘要
本实用新型提供一种搅拌式曝气污水处理设备，包括圆筒状壳体、第一挡板、第二挡板、电机、搅拌装置和真空管。圆筒状壳体上部配置有真空管和电机，电机连接搅拌装置于壳体中心轴上，所述电机与搅拌装置中间设有进气口，圆筒状壳体内设有隔水管，隔水管包围搅拌装置。第一挡板和第二挡板均为圆筒状，两者相互平行设于圆筒状壳体上部，第二挡板覆盖隔水管上端所有的排水口，第一挡板需插入到圆筒状壳体水面以下，圆筒状壳体底部设有四个排水管。所述隔水管上端设有多个长条状的排水口。搅拌装置包括搅拌轴、第一螺旋桨叶和第二螺旋桨叶，第一螺旋桨叶设于搅拌轴上方，第二螺旋桨叶设于搅拌轴下方。本实用新型使用方便，效率高，适用于大型污水处理。

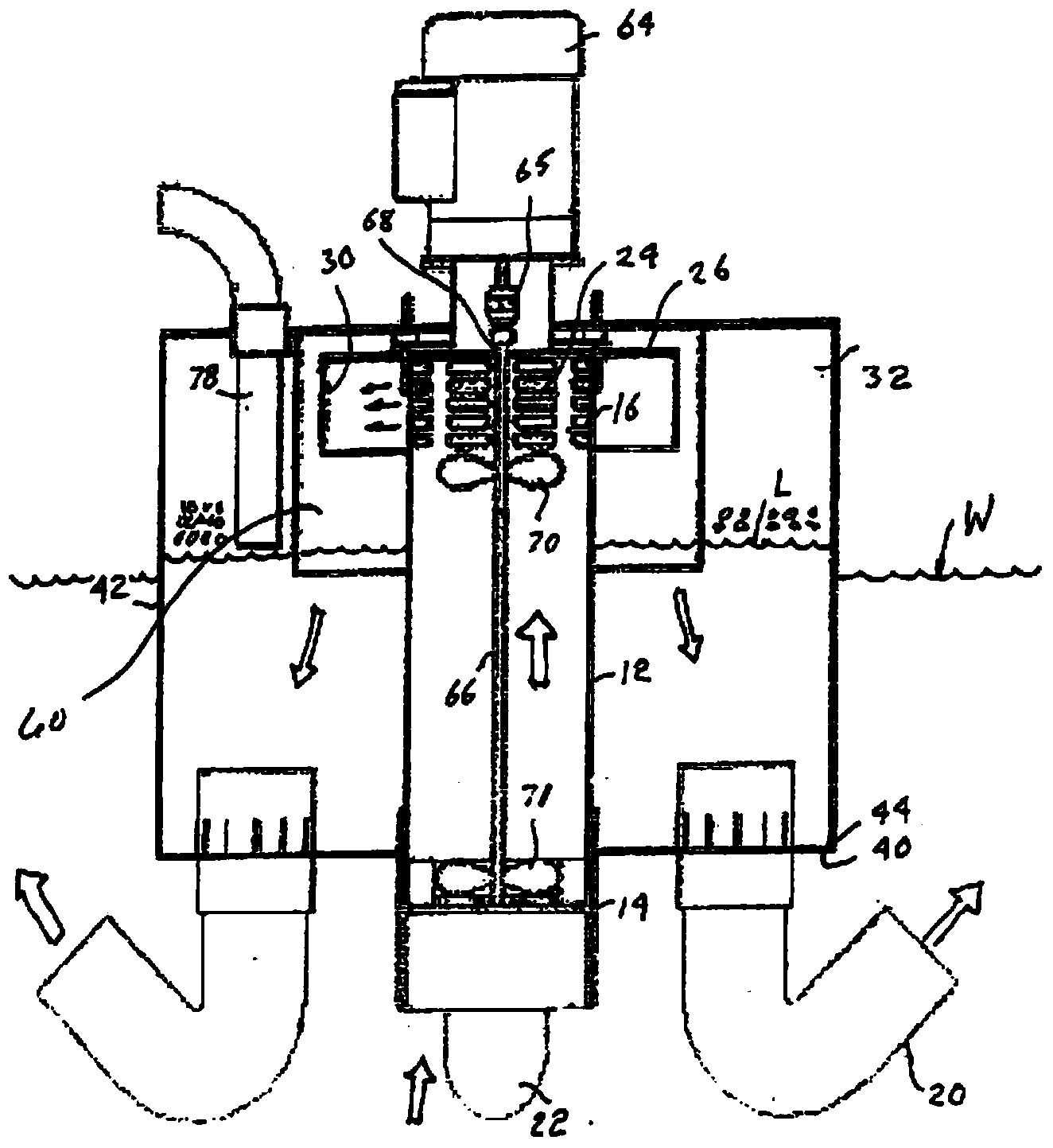

摘要附图
权利要求书
1.一种搅拌式曝气污水处理设备，用于处理污染水体，包括电机、真空管，其 特征在于，所述污水处理设备还包括圆筒状壳体、第一挡板、第二挡板和搅拌 装置;所述圆筒状壳体上部配置有真空管和电机，电机连接搅拌装置于圆筒状 壳体中心轴上，搅拌装置由隔水管包围，隔水管顶端设有排水口，所述排水口 为长条状;所述圆筒状壳体顶端设有进气口，其底端设有四个排水管;所述第 一挡板和第二挡板设置于圆筒状壳体的内部上方，第一挡板和第二挡板均为圆 筒状且相互平行，其中第二挡板通过螺栓固定到第一挡板的内部，第二挡板覆 盖所述隔水管顶端的排水口。
2.根据权利要求1所述一种搅拌式曝气污水处理设备，其特征在于，所述隔水 管的底端设有隔水管进水口，所述隔水管进水口进入污染水体中。
3.根据权利要求1所述一种搅拌式曝气污水处理设备，其特征在于，所述搅拌 装置包括搅拌轴、第一螺旋桨叶和第二螺旋桨叶，第一螺旋桨叶设置在搅拌轴 上方，第二螺旋桨叶设置在搅拌轴下方。
说明书
一种搅拌式曝气污水处理设备
技术领域
本实用新型涉及污水处理领域，具体涉及一种搅拌式曝气污水处理设备。
背景技术
日常生活、农业灌溉和工业生产过程中产生大量的污水，污水里面含有大 量的废料和微生物，微生物在污水里进行厌氧发酵分解的时候会产生恶臭和有 毒物质污染环境。所以一般的方法是在污水中拦截废料，然后曝气，增加污水 里面氧气含量，使得里面的微生物进行有氧发酵，降解废料，将污水转化为相 对无毒无作用的水体。
目前主要使用的技术是表面曝气或者是把空气泵入污水中增加含氧量，但 是两者效率较低，不适用于大型污水处理，而且污水中的头发和线绳经常缠绕 在螺旋叶片中，导致机械损坏。
实用新型内容
本实用新型解决的技术问题就是提供一种搅拌式曝气污水处理装置，解决 效率低，不适用大型污水处理，发丝缠绕的问题。
为达到上述目的，本实用新型采用的技术方案为：一种搅拌式曝气污水处 理设备，包括圆筒状壳体、第一挡板、第二挡板、搅拌装置、电机和真空管， 圆筒状壳体上部配置有真空管和电机。真空管与真空泵相连，将搅拌污水时积 累的泡沫抽出。电机连接搅拌装置于圆筒状壳体中心轴上，电机提供动力给搅 拌装置。搅拌装置中包括搅拌轴、第一螺旋桨叶和第二螺旋桨叶，第一螺旋桨 叶设置在搅拌轴上方，第二螺旋桨叶设置在搅拌轴下方。第一螺旋桨叶将从进 气口进入的空气与污水混合搅拌，增加污水的含氧量。第二螺旋桨叶主要是用 于将污染水体内的污水搅动到隔水管上端。
圆筒状壳体内部中央设有包围搅拌装置的隔水管，所述隔水管顶端设有多 个排水口。隔水管的底端设有隔水管进水口，所述隔水管进水口进入污染水体 中。圆筒状壳体底部设有四个排水管，将经过处理的水排出流入河流、湖泊等 等。第一挡板和第二挡板均为圆筒状，第一挡板和第二挡板相互平行设于圆筒 状壳体的内部上方，第二挡板通过螺栓固定到第一挡板内部，第二挡板相隔一 定距离覆盖隔水管顶端所有的排水口，第一挡板的高度根据圆筒状壳体内水面 决定，第一挡板插入到圆筒状壳体水面以下。第二螺旋桨叶搅拌，将污水从隔 水管进水口抽到隔水管上端，第一螺旋桨叶继续搅拌加速空气进入水体，然后 经由长条状的排水口排到圆筒状壳体内。
本实用新型使用方便，适用于大型水域，在作业过程中不易发生头发缠绕 的情况。
