申请日2015.04.15
公开(公告)日2015.09.23
IPC分类号C25B1/26
摘要

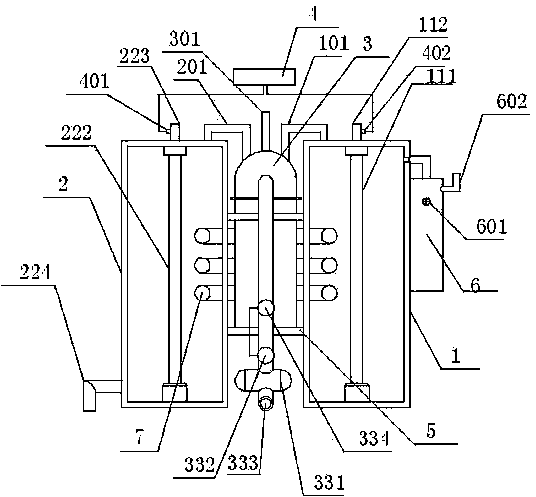

本实用新型公开了一种工业污水处理电解法ClO2发生器，包括阳极发生罐体、阴极发生罐体、中间混合罐体和供电端，所述中间混合罐体的顶部设置连接所述阳极发生罐体的第一管道和连接所述阴极发生罐体的第二管道，所述阳极发生罐体的外部焊接设置有盐溶液储存罐，所述盐溶液储存罐与所述阳极发生罐体相通，所述阳极发生罐体和阴极发生罐体之间配合有互通管道，所述阴极发生罐体的靠近底部位置处设置有第一排出管道;本装置将阳极和阴极分开，通过设置的多根互通管道可以更好的在阴极和阳极之间形成一个液体自动循环，循环效率较高，增加电解率，同时通过中间混合罐体混合清水后可直接用于污水的净化和二氧化氯的稀释，达到较好的污水净化效果。
权利要求书
1.一种工业污水处理电解法ClO2发生器，其特征在于：包括阳极发生罐体、阴极发生罐体、中间混合罐体和供电端，所述阳极发生罐体和阴极发生罐体之间配合有一个支架，所述中间混合罐体安装于所述支架上，所述中间混合罐体的顶部设置连接所述阳极发生罐体的第一管道和连接所述阴极发生罐体的第二管道，所述中间混合罐体的顶部还设置有清水进入管道，所述阳极发生罐体的内部设置有阳电极，所述阳极发生罐体的顶部设置有连接阳电极的阳极接线端，所述阴极发生罐体的内部设置有阴电极，所述阴极发生罐体的顶部设置有连接阴电极的阴极接线端，所述供电端具有阴极接口和阳极接口，所述阴极接口连接所述阴极接线端，所述阳极接口连接所述阳极接线端，所述阳极发生罐体的外部焊接设置有盐溶液储存罐，所述盐溶液储存罐与所述阳极发生罐体相通，所述阳极发生罐体和阴极发生罐体之间配合有两根以上的互通管道，所述阴极发生罐体的靠近底部位置处设置有第一排出管道。
2.根据权利要求1所述的工业污水处理电解法ClO2发生器，其特征在于：所述盐溶液储存罐的外表面上设置有盐溶液浓度检测表，所述盐溶液储存罐的顶部设置有补充管道。
3.根据权利要求1所述的工业污水处理电解法ClO2发生器，其特征在于：各所述互通管道之间平行设置。
4.根据权利要求1所述的工业污水处理电解法ClO2发生器，其特征在于：所述中间混合罐体的外表面上设置有排出管道，所述排出管道的靠近底部位置处设置有水泵，位于所述水泵的上方设置有电磁阀和试剂检测端，所述试剂检测端连接所述电磁阀，所述电磁阀位于所述试剂检测端的下方。
说明书
一种工业污水处理电解法ClO2发生器
技术领域
本实用新型涉及一种工业污水处理电解法ClO2发生器。
背景技术
通过电解法生成二氧化氯，是工业中用于污水处理的一个重要步骤，现有技术中的二氧化氯发生器包括阴极电解槽和阳极电解槽，其阴极和阳极之间通过隔膜进行分隔，由于阴极和阳极的容腔配比不均匀造成了电解槽的电解性能差、电流效率低等问题，总有效的二氧化氯的电解率较低。
发明内容
本实用新型要解决的技术问题是提供一种工业污水处理电解法ClO2发生器，本装置将阳极和阴极分开，可任意调节其中一个发生罐体的体积大小，通过设置的多根互通管道可以更好的在阴极和阳极之间形成一个液体自动循环，循环效率较高，增加电解率，同时通过中间混合罐体混合清水后可直接用于污水的净化和二氧化氯的稀释，达到较好的污水净化效果。
为解决上述问题，本实用新型采用如下技术方案：
一种工业污水处理电解法ClO2发生器，包括阳极发生罐体、阴极发生罐体、中间混合罐体和供电端，所述阳极发生罐体和阴极发生罐体之间配合有一个支架，所述中间混合罐体安装于所述支架上，所述中间混合罐体的顶部设置连接所述阳极发生罐体的第一管道和连接所述阴极发生罐体的第二管道，所述中间混合罐体的顶部还设置有清水进入管道，所述阳极发生罐体的内部设置有阳电极，所述阳极发生罐体的顶部设置有连接阳电极的阳极接线端，所述阴极发生罐体的内部设置有阴电极，所述阴极发生罐体的顶部设置有连接阴电极的阴极接线端，所述供电端具有阴极接口和阳极接口，所述阴极接口连接所述阴极接线端，所述阳极接口连接所述阳极接线端，所述阳极发生罐体的外部焊接设置有盐溶液储存罐，所述盐溶液储存罐与所述阳极发生罐体相通，所述阳极发生罐体和阴极发生罐体之间配合有两根以上的互通管道，所述阴极发生罐体的靠近底部位置处设置有第一排出管道。
作为优选的技术方案，所述盐溶液储存罐的外表面上设置有盐溶液浓度检测表，所述盐溶液储存罐的顶部设置有补充管道。
作为优选的技术方案，各所述互通管道之间平行设置。
作为优选的技术方案，所述中间混合罐体的外表面上设置有排出管道，所述排出管道的靠近底部位置处设置有水泵，位于所述水泵的上方设置有电磁阀和试剂检测端，所述试剂检测端连接所述电磁阀，所述电磁阀位于所述试剂检测端的下方。
本实用新型的有益效果是：本装置将阳极和阴极分开，可任意调节其中一个发生罐体的体积大小，通过设置的多根互通管道可以更好的在阴极和阳极之间形成一个液体自动循环，循环效率较高，增加电解率，同时通过中间混合罐体混合清水后可直接用于污水的净化和二氧化氯的稀释，达到较好的污水净化效果，同时本装置易于组装，便于运输，成本低廉，适合推广使用。
