申请日2014.12.31
公开(公告)日2015.07.08
IPC分类号B01D24/46; B01D24/36
摘要
本实用新型提供一种新型废水杂质过滤装置，包括过滤腔、排水管、过滤层、通风格栅系统，所述过滤层置于过滤腔中，排水管埋在过滤层底部，通风格栅系统连接过滤层;所述过滤层从上到下依次为无烟煤、细砂、砾石;所述通风格栅系统包括振荡器、金属平板、调整器、供气装置、垂直竖管、水平出气口、横向格栅，垂直竖管顶端安装振荡器，振荡器用金属平板固定，垂直竖管上设有调整器，调整器连接一条中空管道的一端，中空管道的另一端连接供气装置，垂直竖管的尾部安装在横向格栅的中心，横向格栅内部与水平出气口连接。使用本实用新型能解决其他过滤机不能自动化清洗，操作繁琐，能源消耗大的问题。

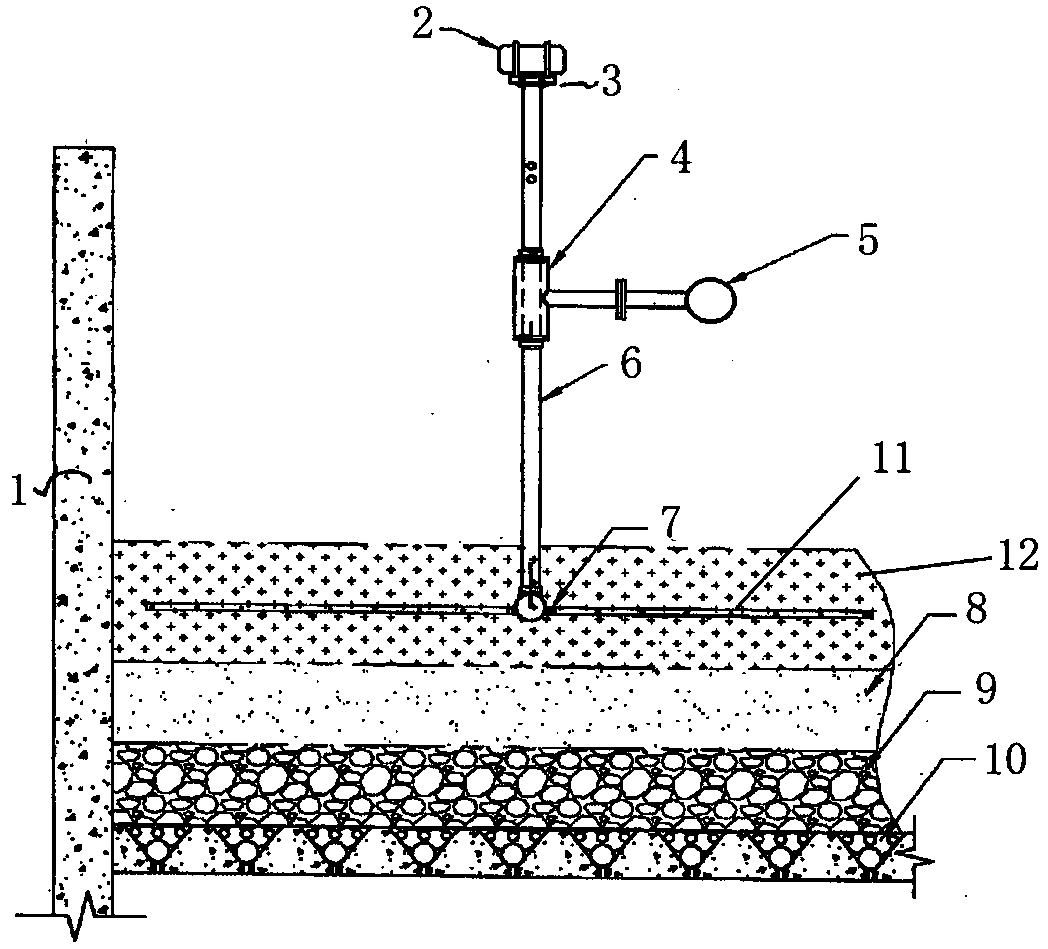

摘要附图
权利要求书
1.一种新型废水杂质过滤装置，其特征在于，所述过滤装置包括过滤腔、排水管、过滤层、通风格栅系统，所述过滤层设置于过滤腔中，排水管埋在过滤层底部，通风格栅系统连接过滤层;所述通风格栅系统包括振荡器、金属平板、调整器、供气装置、垂直竖管、水平出气口和横向格栅，所述垂直竖管顶端安装振荡器，振荡器用金属平板固定，调整器设于垂直竖管上，调整器连接一条中空管道的一端，中空管道的另一端连接供气装置，垂直竖管的底端安装在横向格栅的中心，横向格栅内部与水平出气口连接。
2.根据权利要求1所述的一种新型废水杂质过滤装置，其特征在于，所述过滤腔的横截面形状为圆筒形或长方形。
3.根据权利要求1所述的一种新型废水杂质过滤装置，其特征在于，所述过滤层从上到下依次为无烟煤、细砂、砾石。
4.根据权利要求1所述的一种新型废水杂质过滤装置，其特征在于，所述振荡器的使用频率范围为30～60Hz。
说明书
一种新型废水杂质过滤装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种新型废水杂质过滤装置。
背景技术
多种过滤装置运用于废水处理当中，其中包括上流式过滤机、上流澄清池、下流过滤机和双向过滤机等等。上述的过滤机利用水体相对于过滤层流动方向不同来加快过滤速度和提高过滤效果。另外过滤装置还根据过滤推动力的不同，分为重力过滤机、加压过滤机和真空过滤机等等，重力过滤机利用重力使得水体流经过滤层，其缺点是速度慢。加压过滤机和真空过滤机对水体施加外部压力，促使水体流经过滤层，其缺点就是消耗能量多，不利于环保。
上述全部的过滤机都不能实现自动化，需要另外使用清洁装置清洁过滤机。
实用新型内容
本实用新型解决的技术问题是提供一种新型废水杂质过滤装置，解决过滤机不能自动化清洗，操作繁琐，能源消耗大的问题。
为达到上述目的，本实用新型所采用的技术方案是：一种新型废水杂质过滤装置，包括过滤腔、排水管、过滤层、通风格栅系统，所述过滤层设置于过滤腔中，排水管埋在过滤层底部，通风格栅系统连接过滤层;所述通风格栅系统包括振荡器、金属平板、调整器、供气装置、垂直竖管、水平出气口和横向格栅，所述垂直竖管顶端安装振荡器，振荡器用金属平板固定，调整器设于垂直竖管上，调整器连接一条中空管道的一端，中空管道的另一端连接供气装置，垂直竖管的底端安装在横向格栅的中心，横向格栅内部与水平出气口连接。
废水过滤时，通风格栅系统上的振荡器振动，带动下面的横向格栅同时振动，另外供气装置压迫空气进入中空的垂直竖管，空气由水平出气口流出，使 得与横向格栅接触的过滤层形成亚流化层，通风格栅系统得以缓慢插入过滤层中，促进废水的过滤效率和速度。废水中的杂质滞留在过滤层中，通风格栅系统挤压杂质成块，方便取出。
所述过滤腔可以使用混凝土、金属或者其他适宜的材料制成，过滤腔的横截面形状为圆筒形或长方形。
所述过滤层从上到下依次为无烟煤、细砂、砾石。
所述振荡器的使用频率范围为30～60Hz。
本实用新型结构简单，清洗方便，效率进一步提高，能源消耗减少。
