申请日2015.01.23
公开(公告)日2015.08.19
IPC分类号C02F9/08; C02F1/32; A01K63/04
摘要
本实用新型提供了一种水产养殖用循环水处理装置，属于水处理技术领域。它解决了现有的水产养殖用循环水的处理装置杀菌效果不佳的问题。本水产养殖用循环水处理装置包括石英管和箱体，箱体的上端和下端分别具有出水口和进水口，箱体的中部内侧设有过滤网一，箱体上端的左、右侧壁上分别沿箱体的长度方向开设有若干沿箱体的宽度方向均布的通孔，石英管的数量为通孔数量的一半且每根石英管的两端分别穿设在对应的通孔内，每根石英管的两端外侧壁上均具有环形凹槽，每个环形凹槽内均设有0型密封圈，每个0型密封圈的外周面均与对应的通孔的内侧壁相抵，每根石英管内均穿设有紫外线管。本水产养殖用循环水处理装置具有杀菌效果好的优点。
权利要求书

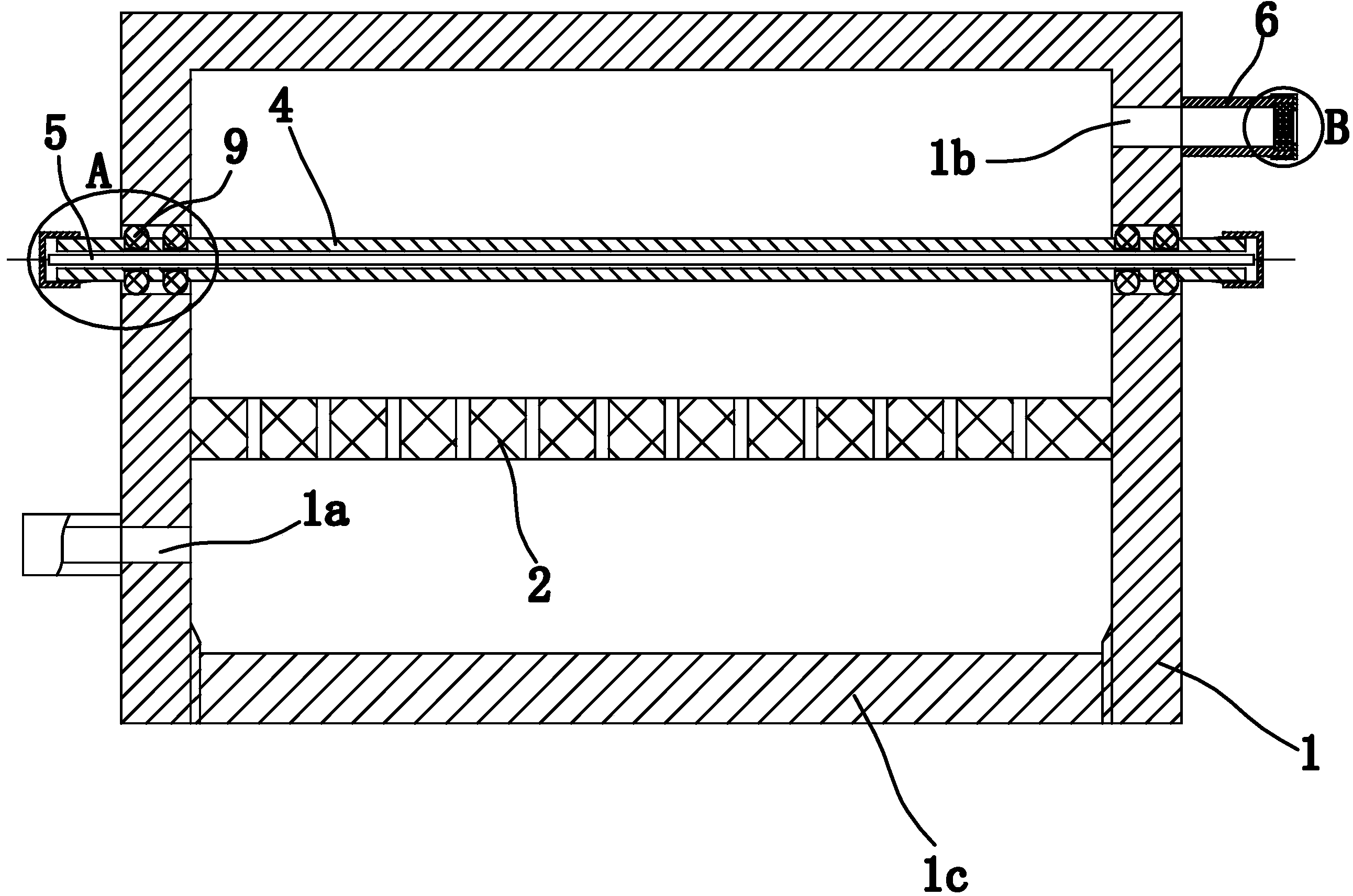

1.一种水产养殖用循环 水处理装置，包括石英管和呈矩形的箱体，所述的箱体的上端和下端分别具有出水口和进水口，所述的箱体的中部内侧设有过滤网一，其特征在于，所述的箱体上端的左、右侧壁上分别沿箱体的长度方向开设有若干沿箱体的宽度方向均布的通孔，所述的通孔位于进水口和出水口之间，石英管呈圆管状且沿箱体的长度方向设置，石英管的数量为通孔数量的一半且每根石英管的两端分别穿设在对应的通孔内，每根石英管的外径均小于通孔的孔径，每根所述的石英管的两端外侧壁上均具有环形凹槽，每个所述的环形凹槽内均设有0型密封圈，每个所述的0型密封圈的外周面均与对应的通孔的内侧壁相抵，每根所述的石英管内均穿设有紫外线管。
2.根据权利要求1所述的水产养殖用循环水处理装置，其特征在于，每根石英管两端的外侧壁上分别设有2个所述的环形凹槽，所述的0型密封圈的数量与环形凹槽相同且位置一一对应，每个所述的0型密封圈的外周面均与对应的通孔的内侧壁相抵。
3.根据权利要求1所述的水产养殖用循环水处理装置，其特征在于，每根所述的石英管位于箱体外的两端均螺接有密封盖，所述的紫外线管位于两密封盖之间，每个所述的密封盖上均轴向贯穿有一用于使紫外线管的电缆伸出的连接孔。
4.根据权利要求1所述的水产养殖用循环水处理装置，其特征在于，所述的出水口处设有呈圆管状的出水管，所述的出水管远离箱体的端面上具有环形台阶，所述的环形台阶内设有呈圆盘状的过滤网二，所述的出水管远离箱体的端部螺接有压帽，所述的压帽内侧具有环形挡肩，过滤网二的两端面分别与环形挡肩和环形台阶的底壁相抵。
说明书
一种水产养殖用循环水处理装置
技术领域
本实用新型属于水处理技术领域，涉及一种循环水处理装置，特别是一种水产养殖用循环水处理装置。
背景技术
工厂化循环水养殖中一个重要的问题是防止病害的发生，尤其是在高密度养殖环境中，病害的预防尤为重要。现有的水产养殖用循环水的处理装置普遍存在造价高，处理效率低的问题，往往不能全面地杀死有害细菌和病毒，尤其是对寄生虫及其卵囊不能杀灭。
对于上述的问题，人们已经意识到了不知并加以了改进，如中国专利库公开的一种水产养殖用循环水的处理装置[申请号：201420218848.7;授权公告号：CN 203794665 U]，包括带有上端盖和下水堵的筒体;筒体的下部一侧设有进水管，筒体的上部一侧设有出水管;上端盖上安装有上端开口的石英套管，该石英套管向下深入到筒体的内腔，并在石英套管内设置有紫外线灯管，紫外线灯管的导线从石英套管的上端口引出并连接开关和电源;在筒体内还设置有与筒体内壁连接的过滤网，所述过滤网位于出水管内端位置之下、进水管内端位置之上。
上述的处理装置在使用时，通过石英套管内的紫外线灯管对循环水进行消毒以解决现有技术中所存在的问题。但该处理装置存在一个问题：由于紫外线管是竖直设置的，影响循环水与紫外线管的接触面积，影响该处理装置的除菌效果。
发明内容
本实用新型的目的是针对现有的技术存在上述问题，提出了一种杀菌效果好、寿命长的水产养殖用循环水处理装置。
本实用新型的目的可通过下列技术方案来实现：一种水产养殖用循环水处理装置，包括石英管和呈矩形的箱体，所述的箱体的上端和下端分别具有出水口和进水口，所述的箱体的中部内侧设有过滤网一，其特征在于，所述的箱体上端的左、右侧壁上分别沿箱体的长度方向开设有若干沿箱体的宽度方向均布的通孔，所述的通孔位于进水口和出水口之间，石英管呈圆管状且沿箱体的长度方向设置，石英管的数量为通孔数量的一半且每根石英管的两端分别穿设在对应的通孔内，每根石英管的外径均小于通孔的孔径，每根所述的石英管的两端外侧壁上均具有环形凹槽，每个所述的环形凹槽内均设有0型密封圈，每个所述的0型密封圈的外周面均与对应的通孔的内侧壁相抵，每根所述的石英管内均穿设有紫外线管。
使用时，循环水从进水口进入依次通过过滤网一和石英管并从出水口流出。在这一过程中，过滤网一起到将饲料渣子从水中过滤出的作用;石英管起到保护紫外线管的作用;石英管内的紫外线管起到杀菌、消毒的作用。
每根紫外线管均沿箱体长度方向设置且所有紫外线管沿箱体宽度方向设置，增加了紫外线管与水间接接触的面积，从而提高了本装置的杀菌效果;本装置在使用过程中，石英管在水流的作用下具有与通孔内侧壁发生碰撞的趋势，而在石英管和通孔之间设置0型密封圈，使得上述水流的作用力在橡胶的变形下消耗，从而避免石英管与通孔内侧壁发生直接的碰撞，提高了石英管的使用寿命，从而提高了紫外线管的使用寿命，继而提高了本装置的使用寿命。同时，在石英管和通孔之间设置0型密封圈，增加了两者连接的密封性，使得水完全经过紫外线照射并从出水口排出，进一步提高了本装置的杀菌效果。
在上述的水产养殖用循环水处理装置中，每根石英管两端的外侧壁上分别设有2个所述的环形凹槽，所述的0型密封圈的数量与环形凹槽相同且位置一一对应，每个所述的0型密封圈的外周面均与对应的通孔的内侧壁相抵。
每根石英管一端均设有两个0型密封圈与通孔内侧壁相抵，即提高了石英管和通孔之间连接的密封性，提高了本装置的杀菌效果，同时又进一步减小石英管所受到的冲击，提高了本装置的使用寿命。
在上述的水产养殖用循环水处理装置中，每根所述的石英管位于箱体外的两端均螺接有密封盖，所述的紫外线管位于两密封盖之间，每个所述的密封盖上均轴向贯穿有一用于使紫外线管的电缆伸出的连接孔。
通过设置密封盖对石英管进行密封，避免灰尘、水等进入到石英管内，影响紫外线管的正常使用;通过设置连接孔，方便紫外线管的电线通过连接孔伸出。
在上述的水产养殖用循环水处理装置中，所述的出水口处设有呈圆管状的出水管，所述的出水管远离箱体的端面上具有环形台阶，所述的环形台阶内设有呈圆盘状的过滤网二，所述的出水管远离箱体的端部螺接有压帽，所述的压帽内侧具有环形挡肩，过滤网二的两端面分别与环形挡肩和环形台阶的底壁相抵。
通过在出水管处设置过滤网二对被消毒后的水再次进行过滤，进一步提高了处理后的水的质量。
与现有技术相比，本水产养殖用循环水处理装置具有以下优点：
1、每根紫外线管均沿箱体长度方向设置且所有紫外线管沿箱体宽度方向设置，增加了紫外线管与水间接接触的面积，从而提高了本装置的杀菌效果。
2、本装置在使用过程中，石英管在水流的作用下具有与通孔内侧壁发生碰撞的趋势，而在石英管和通孔之间设置0型密封圈，使得上述水流的作用力在橡胶的变形下消耗，从而避免石英管与通孔内侧壁发生直接的碰撞，提高了石英管的使用寿命，从而提高了紫外线管的使用寿命，继而提高了本装置的使用寿命。
3、在石英管和通孔之间设置0型密封圈，增加了两者连接的密封性，使得水完全经过紫外线照射并从出水口排出，进一步提高了本装置的杀菌效果。
