申请日2015.01.23
公开(公告)日2015.09.02
IPC分类号C02F1/32
摘要
本实用新型提供了一种改良型水产养殖用循环水处理装置，属于水处理技术领域。它解决了现有的水产养殖用循环水的处理装置杀菌效果不佳的问题。本改良型水产养殖用循环水处理装置包括箱体，箱体的上、下两端分别连接有出水管和进水管，出水管包括杀菌部和用于与箱体连接的连接部，杀菌部的顶部轴向贯穿有两个螺纹孔一，两螺纹孔一内均螺接有石英管一，两石英管一的内端均位于杀菌部内，杀菌部的底部轴向贯穿有一螺纹孔二，螺纹孔二内螺接有呈圆管状的石英管二，石英管二的内端位于杀菌部内且该内端为封闭端，石英管二位于两石英管一之间，石英管一和石英管二内均设有紫外线管。本改良型水产养殖用循环水处理装置具有杀菌效果好的优点。
权利要求书
1.改良型水产养殖用循环 水处理装置，包括呈矩形的箱体，所述的箱体的上、下两端分别连接有与其内腔相通的出水管和进水管，所述的箱体中部设有过滤网，其特征在于，所述的出水管包括杀菌部和用于与箱体连接的连接部，所述的杀菌部呈方筒状，所述的杀菌部的顶部轴向贯穿有两个螺纹孔一且两螺纹孔一沿杀菌部的长度方向均布，两所述的螺纹孔一内均螺接有呈圆管状的石英管一，两所述的石英管一的内端均位于杀菌部内且两内端均为封闭端，所述的杀菌部的底部轴向贯穿有一螺纹孔二，所述的螺纹孔二内螺接有呈圆管状的石英管二，所述的石英管二的内端位于杀菌部内且该内端为封闭端，所述的石英管二位于两石英管一之间，所述的石英管一和石英管二内均竖直设有紫外线管。
2.根据权利要求1所述的改良型水产养殖用循环水处理装置，其特征在于，石英管二和其中一根石英管一之间的距离与石英管二和另一根石英管一之间的距离相等。
3.根据权利要求1所述的改良型水产养殖用循环水处理装置，其特征在于，所述的石英管一的外侧壁上具有呈圆筒状的固定部一，所述的固定部一上具有外螺纹且该固定部一螺接在螺纹孔一内，所述的石英管二的外侧壁上具有呈圆筒状的固定部二，所述的固定部二上具有外螺纹且该固定部二螺接在螺纹孔二内。
4.根据权利要求3所述的改良型水产养殖用循环水处理装置，其特征在于，所述的固定部一的外侧壁上具有环形凹槽一，所述的环形凹槽一内设有0型密封圈一且该0型密封圈一的外周面与所述的螺纹孔一内侧壁相抵，所述的固定部二的外侧壁上具有环形凹槽二，所述的环形凹槽二内设有0型密封圈二且该0型密封圈二的外周面与所述的螺纹孔二内侧壁相抵。
5.根据权利要求4所述的改良型水产养殖用循环水处理装置，其特征在于，所述的固定部一的外端伸出到所述的出水管外侧，所述的固定部一外端面上通过若干根螺钉固连有将所述的石英管一密封的密封盖一，所述的密封盖一上轴向贯穿有用于使紫外线管伸出的通孔一。
6.根据权利要求5所述的改良型水产养殖用循环水处理装置，其特征在于，所述的固定部二的外端伸出到所述的出水管外侧，所述的固定部二外端面上通过若干根螺钉固连有将所述的石英管二密封的密封盖二，所述的密封盖二上轴向贯穿有用于使紫外线管伸出的通孔二。
说明书
改良型水产养殖用循环水处理装置
技术领域
本实用新型属于水处理技术领域，涉及一种循环水处理装置，特别是一种改良型水产养殖用循环水处理装置。
背景技术
工厂化循环水养殖中一个重要的问题是防止病害的发生，尤其是在高密度养殖环境中，病害的预防尤为重要。现有的水产养殖用循环水的处理装置普遍存在造价高，处理效率低的问题，往往不能全面地杀死有害细菌和病毒，尤其是对寄生虫及其卵囊不能杀灭。
对于上述的问题，人们已经意识到了不知并加以了改进，如中国专利库公开的一种水产养殖用循环水的处理装置[申请号：201420218848.7;授权公告号：CN 203794665 U]，包括带有上端盖和下水堵的筒体;筒体的下部一侧设有进水管，筒体的上部一侧设有出水管;上端盖上安装有上端开口的石英套管，该石英套管向下深入到筒体的内腔，并在石英套管内设置有紫外线灯管，紫外线灯管的导线从石英套管的上端口引出并连接开关和电源;在筒体内还设置有与筒体内壁连接的过滤网，所述过滤网位于出水管内端位置之下、进水管内端位置之上。
上述的处理装置在使用时，通过石英套管内的紫外线灯管对循环水进行消毒以解决现有技术中所存在的问题。但该处理装置存在一个问题：由于紫外线管是竖直设置的，影响循环水与紫外线管的接触面积，影响该处理装置的除菌效果。
发明内容
本实用新型的目的是针对现有的技术存在上述问题，提出了一种杀菌效果好的改良型水产养殖用循环水处理装置。

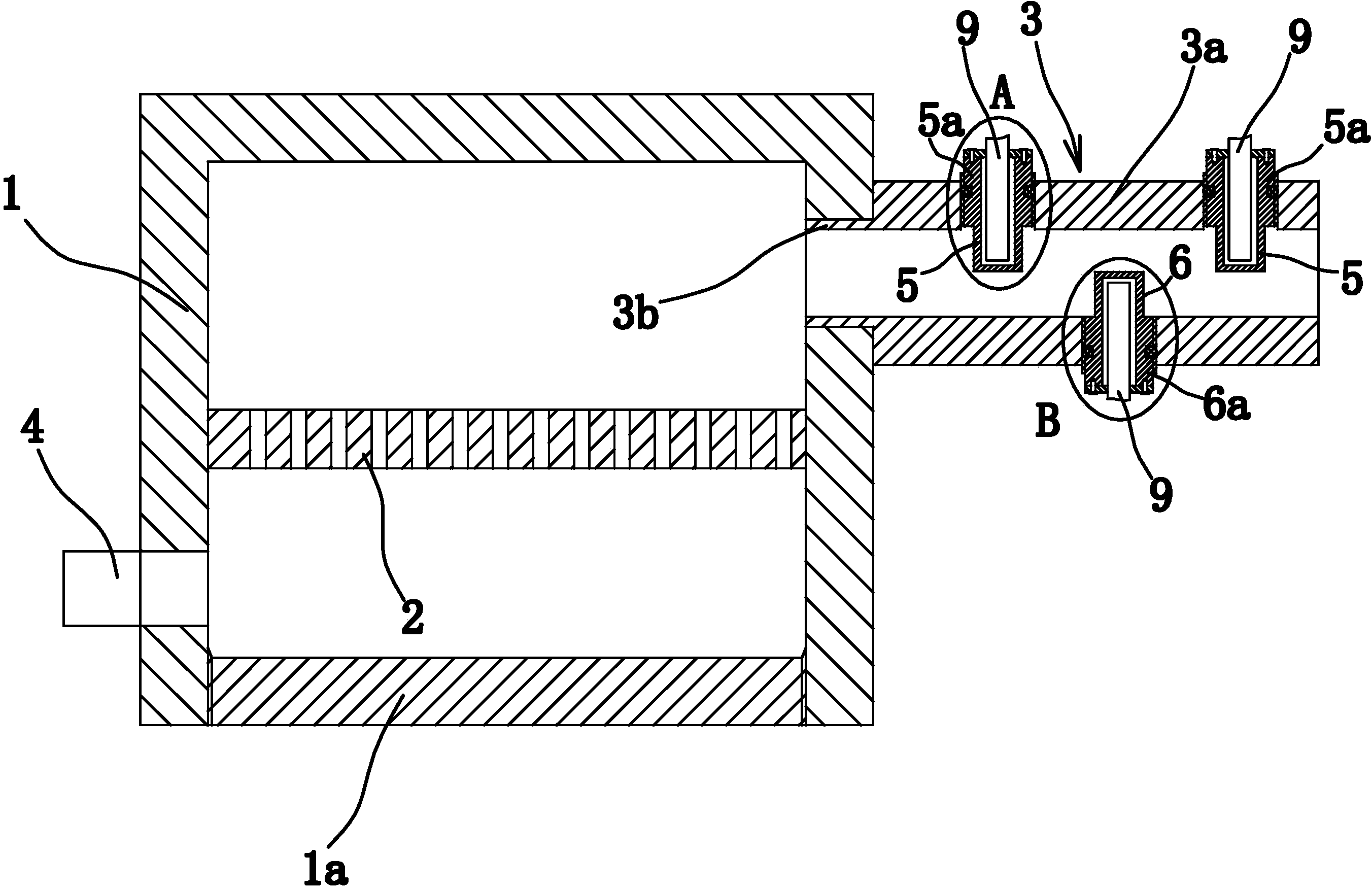

本实用新型的目的可通过下列技术方案来实现：改良型水产养殖用循环水处理装置，包括呈矩形的箱体，所述的箱体的上、下两端分别连接有与其内腔相通的出水管和进水管，所述的箱体中部设有过滤网，其特征在于，所述的出水管包括杀菌部和用于与箱体连接的连接部，所述的杀菌部呈方筒状，所述的杀菌部的顶部轴向贯穿有两个螺纹孔一且两螺纹孔一沿杀菌部的长度方向均布，两所述的螺纹孔一内均螺接有呈圆管状的石英管一，两所述的石英管一的内端均位于杀菌部内且两内端均为封闭端，所述的杀菌部的底部轴向贯穿有一螺纹孔二，所述的螺纹孔二内螺接有呈圆管状的石英管二，所述的石英管二的内端位于杀菌部内且该内端为封闭端，所述的石英管二位于两石英管一之间，所述的石英管一和石英管二内均竖直设有紫外线管。
使用时，循环水从进水管进入并依此通过过滤网、出水管上的连接部和杀菌部并流出，其中，过滤网起到对饲料渣子进行过滤;紫外线管起到对水进行杀菌的作用。
通过上下设置的紫外线管且位于上面的紫外线管和位于下面的紫外线管相互错位，增加了水与紫外线的接触面积，从而提高了本循环水处理装置的杀菌效果。
在上述的改良型水产养殖用循环水处理装置中，石英管二和其中一根石英管一之间的距离与石英管二与另一根石英管一之间的距离相等。
两石英管一与石英管二之间的距离相等，提高相邻两紫外线管发出的紫外线叠加在一起的密度，从而进一步提高水与紫外线的接触面积，从而提高了本循环水处理装置的杀菌效果。
在上述的改良型水产养殖用循环水处理装置中，所述的石英管一的外侧壁上具有呈圆筒状的固定部一，所述的固定部一上具有外螺纹且该固定部一螺接在螺纹孔一内，所述的石英管二的外侧壁上具有呈圆筒状的固定部二，所述的固定部二上具有外螺纹且该固定部二螺接在螺纹孔二内。
在上述的改良型水产养殖用循环水处理装置中，所述的固定部一的外侧壁上具有环形凹槽一，所述的环形凹槽一内设有0型密封圈一且该0型密封圈一的外周面与所述的螺纹孔一内侧壁相抵，所述的固定部二的外侧壁上具有环形凹槽二，所述的环形凹槽二内设有0型密封圈二且该0型密封圈二的外周面与所述的螺纹孔二内侧壁相抵。
通过在固定部一和螺纹孔一内设置0型密封圈一及在固定部二和螺纹孔二内设置0型密封圈二，增加固定部一和螺纹孔一及固定部二和螺纹孔二之间的密封性，使得水完全经过紫外线杀菌并排除，从而提高了本循环水处理装置的杀菌效果。
在上述的改良型水产养殖用循环水处理装置中，所述的固定部一的外端伸出到所述的出水管外侧，所述的固定部一外端面上通过若干根螺钉固连有将所述的石英管一密封的密封盖一，所述的密封盖一上轴向贯穿有用于使紫外线管伸出的通孔一。
紫外线管位于密闭的石英管一内，避免灰尘等杂质进入到石英管一内弄脏紫外线管影响紫外线的发射，从而提高了本循环水处理装置的杀菌效果。
在上述的改良型水产养殖用循环水处理装置中，所述的固定部二的外端伸出到所述的出水管外侧，所述的固定部二外端面上通过若干根螺钉固连有将所述的石英管二密封的密封盖二，所述的密封盖二上轴向贯穿有用于使紫外线管伸出的通孔二。
紫外线管位于密闭的石英管二内，避免灰尘等杂质进入到石英管二内弄脏紫外线管影响紫外线的发射，从而提高了本循环水处理装置的杀菌效果。
与现有技术相比，本改良型水产养殖用循环水处理装置中具有以下优点：
1、通过上下设置的紫外线管且位于上面的紫外线管和位于下面的紫外线管相互错位，增加了水与紫外线的接触面积，从而提高了本循环水处理装置的杀菌效果。
2、两石英管一与石英管二之间的距离相等，提高相邻两紫外线管发出的紫外线叠加在一起的密封，从而进一步提高水与紫外线的接触面积，从而提高了本循环水处理装置的杀菌效果。
3、紫外线管位于密闭的石英管一/石英管二内，避免灰尘等杂质进入到石英管一/石英管二内弄脏紫外线管影响紫外线的发射，从而提高了本循环水处理装置的杀菌效果。
4、通过在固定部一和螺纹孔一内设置0型密封圈一及在固定部二和螺纹孔二内设置0型密封圈二，增加固定部一和螺纹孔一及固定部二和螺纹孔二之间的密封性，使得水完全经过紫外线杀菌并排除，从而提高了本循环水处理装置的杀菌效果。
