申请日2014.12.31
公开(公告)日2015.06.24
IPC分类号C02F1/32; C02F9/08
摘要
本实用新型涉及一种整合型家用水处理装置，滤芯的进水口连接市政原水，出水口依次连接树脂罐、活性炭罐、增压泵、反渗膜、紫外线罐，紫外线罐出水口连接纯水龙头，活性炭罐出水口连接净水龙头;树脂罐与活性炭罐连接的管道中设有电导表，活性炭罐与增压泵及净水龙头连接的管道中设有低压控制开关，反渗膜与紫外线罐连接的管道中设有高压控制开关;所述主控板分别连接电导表、低压控制开关和高压控制开关。该装置无储水桶，减少污染环节;机器停止产水四小时后，便会自动冲洗反渗膜一分三十秒;设计有柠檬酸溶液添加口，可根据使用者需求进行反渗膜柠檬酸脱钙处理;通过主板控制，同时加装最低点漏水保护探测器，可及时发现渗水并报警。

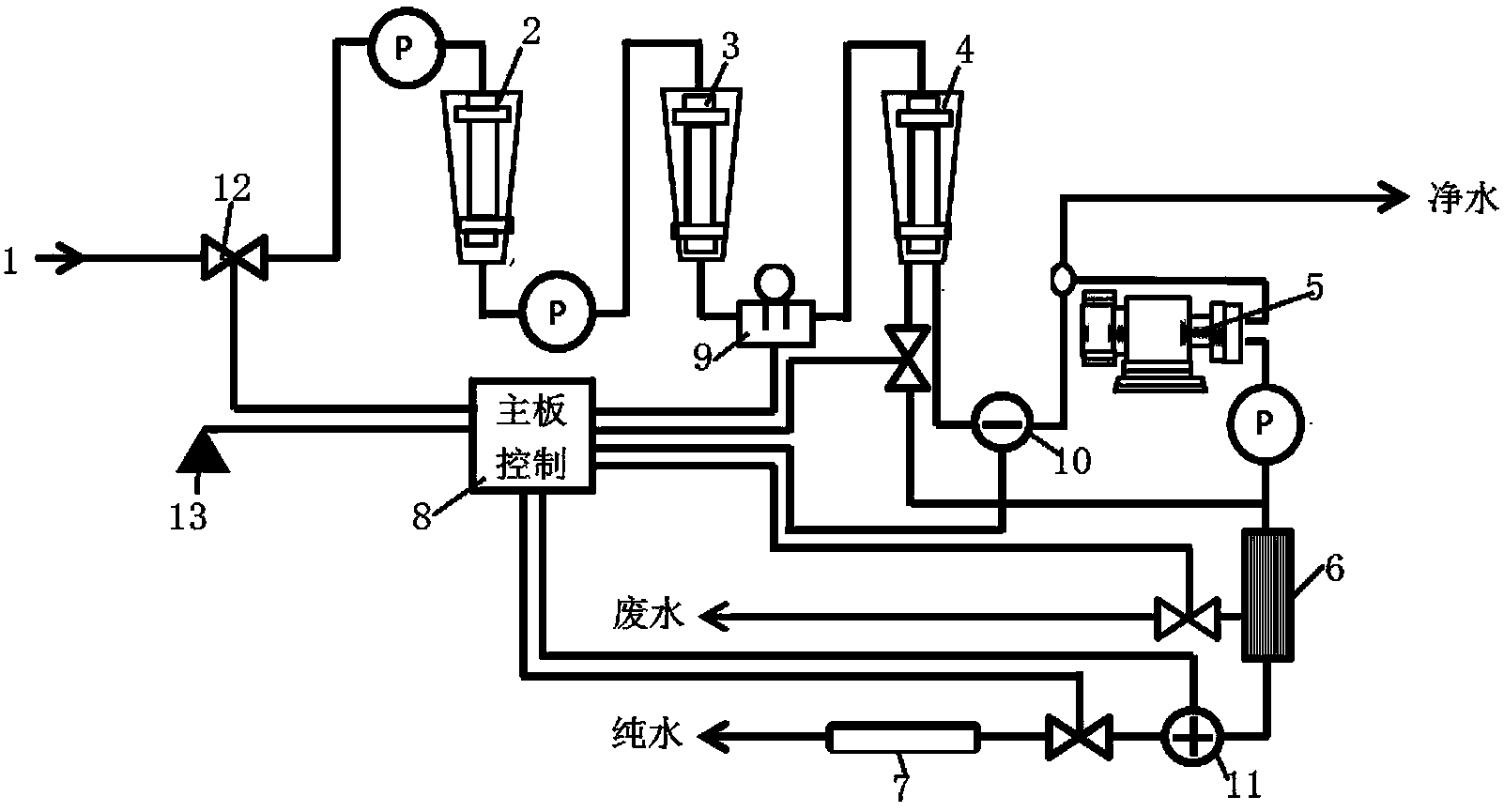

摘要附图
权利要求书
1.一种整合型家用水处理装置，包括滤芯(2)、树脂罐(3)、活性炭罐(4)、增压泵(5)、反渗膜(6)、紫外线罐(7)、主控板(8)，其特征在于：所述滤芯(2)的进水口连接市政原水(1)，出水口依次连接树脂罐(3)、活性炭罐(4)、增压泵(5)、反渗膜(6)、紫外线罐(7)，紫外线罐(7)出水口连接纯水龙头，活性炭罐(4)出水口连接净水龙头;树脂罐(3)与活性炭罐(4)连接的管道中设有电导表(9)，活性炭罐(4)与增压泵(5)及净水龙头连接的管道中设有低压控制开关(10)，反渗膜(6)与紫外线罐(7)连接的管道中设有高压控制开关(11);所述主控板(8)分别连接电导表(9)、低压控制开关(10)和高压控制开关(11)。
2.根据权利要求1所述的整合型家用水处理装置，其特征在于：所述电导表(9)设有用于树脂效用降低报警提醒的LED报警器。
3.根据权利要求1所述的整合型家用水处理装置，其特征在于：所述纯水龙头开关处设有开启信号检测开关，开启信号检测开关与增压泵(5)连接。
4.根据权利要求1所述的整合型家用水处理装置，其特征在于：所述滤芯(2)与市政原水的连接的管道中设有电磁阀(12)以及整个装置的最低处(13)设有低位漏水传感器，低位漏水传感器通过主控板(8)连接电磁阀(12)。
说明书
整合型家用水处理装置
技术领域
本实用新型涉及一种家用水处理装置，尤其是一种整合型家用水处理装置。
背景技术
近期我国多个地区出现了不同规模的饮用水安全事件，引起整个社会和人民群众的广泛关注。通过调研，我发现一方面居民对饮用水家用净化装置的需求度高，一方面居民对净化装置的使用安全和水质安全仍有不同程度的担忧。通过对市场上现有的水净化装置的调研，发现目前的家用水净化装置价格不菲，功能上也有待改进，目前市场上的水净化装置在水质保证方面需要进一步加强，而没有防止漏水漏电装置又成为使用过程中最大的隐患。
市场最常规的水净化装置选择使用滤芯——活性炭——树脂这一组合。通过滤芯去除水中的颗粒物，利用活性炭的吸附性清除水中的氯、苯、硝基苯等有害物质，最后使用树脂清除水中的铝、锰、铬等重金属。
反渗结构是在上述常规过滤模式下又增加了反渗系统，它是由储水桶、压力触发装置、潜水泵、反渗膜(Reverse Osmosis，RO)构成。它利用反渗透膜在压力下使溶液中的溶剂和溶质分离的特性从而清除水中的杂质、细菌。
市场上水净化装置基本结构图见图1。市场上近80%的水净化装置仅采用滤芯+活性炭的过滤方式，其余为相对高端的产品，多采用滤芯+活性炭+反渗膜的组合。材料如上文所述，厂商采用各色各样的“新”概念和噱头来吸引使用者购买，虽然价格不菲，但在最根本的改善水质方面还存在诸多的不合理性以及不少弊端。因此，为应对潜在、突发的水质安全问题，必须进一步提高家用水净化的能力。
发明内容
本实用新型是要提供一种整合型家用水处理装置，用于进一步提高家用水净化的能力，该装置无储水桶，减少污染环节;机器停止产水四小时后，便会 自动冲洗反渗膜一分三十秒;设计有柠檬酸溶液添加口，可根据使用者需求进行反渗膜柠檬酸脱钙处理;通过主板控制，同时加装最低点漏水保护探测器，可及时发现渗水并报警。
为实现上述目的，本实用新型采用的技术方案是：一种整合型家用水处理装置，包括滤芯、树脂罐、活性炭罐、增压泵、反渗膜、紫外线罐、主控板，其特点是：所述滤芯的进水口连接市政原水，出水口依次连接树脂罐、活性炭罐、增压泵、反渗膜、紫外线罐，紫外线罐出水口连接纯水龙头，活性炭罐出水口连接净水龙头;树脂罐与活性炭罐连接的管道中设有电导表，活性炭罐与增压泵及净水龙头连接的管道中设有低压控制开关，反渗膜与紫外线罐连接的管道中设有高压控制开关;所述主控板分别连接电导表、低压控制开关和高压控制开关。
电导表设有用于树脂效用降低报警提醒的LED报警器;纯水龙头开关处设有开启信号检测开关，开启信号检测开关与增压泵连接。滤芯与市政原水的连接的管道中设有电磁阀以及整个装置的最低处设有低位漏水传感器，低位漏水传感器通过主控板连接电磁阀。
本实用新型的有益效果是：
(1)防渗漏报警功能，连接在放置水净化装置的最低点，若有漏水现象能及时切断水源防止漏水并通过报警装置及时提醒用户。
(2)具有水质电导度的实时监测报警功能，通过电导度检测表将数据反映在电子版上，能够提醒用户及时更换滤芯以免无效过滤。
(3)具有设备自动冲洗功能，能够延长RO反渗膜的使用寿命。反渗膜作为众多材料中相对高端且昂贵的一种，能够每日定时冲洗延长寿命想必是用户们倾向的功能。
(4)无储水桶设计，能够减少污染环节，减少细菌滋生。
