申请日2015.04.15
公开(公告)日2015.10.21
IPC分类号C02F11/12
摘要
本实用新型公开了两级污泥污水分离浓缩处理装置，包括离心分离组件、挡板过滤组件、隔离组件。所述离心分离组件通过隔离组件流通连接挡板过滤组件。所述隔离组件可与离心分离组件、挡板过滤组件分离。所述离心分离组件的顶面连接有向内部延伸的液体排放管道。所述挡板过滤组件的内部设有过滤器，所述过滤器的外侧表面间隔开设有多个通孔，过滤器的内侧表面连接有过滤膜。隔离组件内部设有凸面，所述凸面下设有用于支撑凸面的支架，阻挡离心分离组件排出的污泥。本实用新型通过离心和过滤两级处理，彻底地分离污水和污泥的同时，收集污泥，对污水作进一步的过滤，从而实现污水的净化和污泥的浓缩，提高运作效率。
权利要求书
1.两级污泥污水分离浓缩处理装置，其特征在于，包括离心分离组件、挡板过滤组件、隔离组件，所述离心分离组件通过隔离组件连接挡板过滤组件，且离心分离组件、挡板分离组件和隔离组件皆液体流通;所述离心分离组件的顶面连接有向内部延伸的液体排放管道，所述离心分离组件的底面设有自所述底面向外延伸的第一连接件;所述挡板过滤组件的顶面设有自所述顶面向外延伸的第四连接件，所述挡板过滤组件的内部设有过滤器，所述过滤器的外侧表面间隔开设有多个通孔，过滤器的内侧表面连接有过滤膜;所述隔离组件包括外壳，所述外壳上方设有自外壳的上表面向外延伸所形成的第二连接件，所述第一连接件与第二连接件通过紧固件紧密贴合连接，所述外壳的下方设有自外壳的下表面向外延伸所形成的第三连接件，所述第三连接件与第四连接件紧密贴合连接;隔离组件内部设有凸面，所述凸面下设有用于支撑凸面的支架。
2.根据权利要求1所述的两级污泥污水分离浓缩处理装置，其特征在于，所述离心分离组件的进口部分连接有流体管道，流体管道的另一端连接有增加流体管道中流体压力的加压泵。
3.根据权利要求1所述的两级污泥污水分离浓缩处理装置，其特征在于，所述外壳的下表面设有排放口，所述排放口连通挡板过滤组件。
说明书
两级污泥污水分离浓缩处理装置
技术领域
本实用新型涉及污泥处理领域，具体涉及的是两级污泥污水分离浓缩处理装置。
背景技术
污泥浓缩是降低污泥含水率，减少污泥体积的有效方法。污泥浓缩后，污泥中的间隙水减少，污泥近似糊状，仍保持一定的流动性。目前污泥浓缩主要有沉降法、气浮法和离心法，其中离心法是利用污泥中固液比重不同，来分离污泥和水分。而相关技术中，主要使用的是离心过滤法。但是离心和过滤一同进行，污泥极容易粘附于离心过滤筒的内壁上，离心过滤法的效率较低。
实用新型内容
针对上述问题，本实用新型的目的是提供两级污泥污水分离浓缩处理装置，解决目前一般利用离心法处理污泥时效率较低的技术问题。

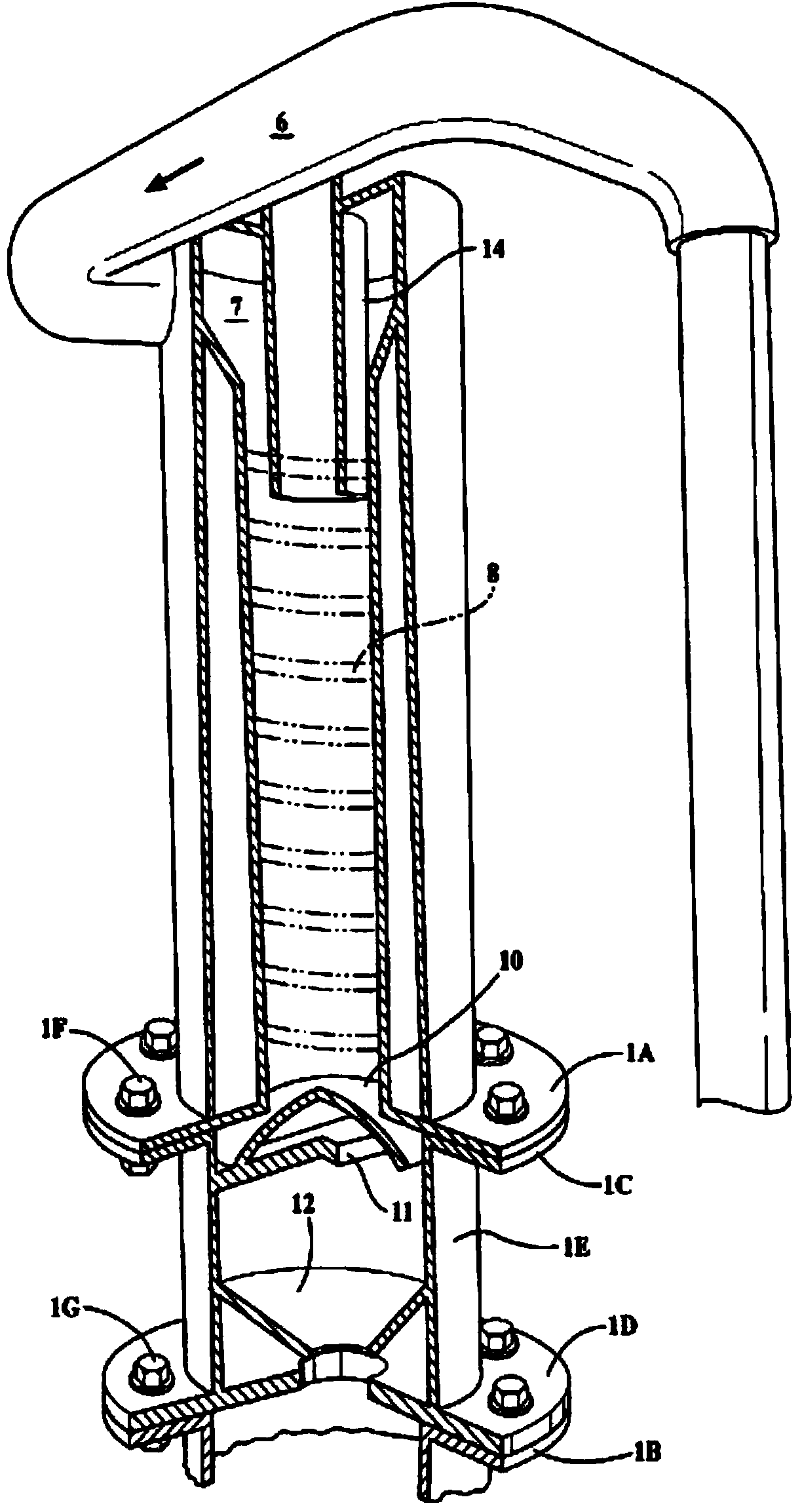

为解决上述问题，本实用新型采用的技术方案是，两级污泥污水分离浓缩处理装置，包括离心分离组件、挡板过滤组件、隔离组件。所述离心分离组件通过隔离组件连接挡板过滤组件，且离心分离组件、挡板分离组件和隔离组件皆液体流通。
所述离心分离组件的进口部分连接有流体管道，流体管道的另一端连接有加压泵。所述加压泵增加流体管道中流体的压力，然后通过流体管道输送至离心分离组件的上部。
所述混杂有污泥的污水于离心分离组件的内部螺旋向下流动。所述离心分离组件的顶面连接有向内部延伸的液体排放管道，所述液体排放管道另外连接外部管道。在离心机的作用下，离心分离组件的内部形成负压区间或者真空区域，由于文丘里效应，液态污泥中的水分向上移动进入液体排放管道，并经过外部管道排放至另一区域作进一步处理。所述离心分离组件的底面设有自所述底面向外延伸的第一连接件。
所述挡板过滤组件的顶面设有自所述顶面向外延伸的第四连接件。所述挡板过滤组件的内部设有过滤器，所述过滤器的外侧表面间隔开设有多个通孔，过滤器的内侧表面连接有过滤膜，进一步去除杂质，过滤出洁净的水。
所述隔离组件包括外壳，所述外壳上方设有自外壳的上表面向外延伸所形成的第二连接件，所述第一连接件与第二连接件通过紧固件紧密贴合连接。所述外壳的下方设有自外壳的下表面向外延伸所形成的第三连接件，所述第三连接件与第四连接件通过紧固件紧密贴合连接。所述紧固件是可拆卸的，因此所述隔离组件可与离心分离组件、挡板过滤组件分离，方便清洗维修。隔离组件内部设有凸面，所述凸面下设有用于支撑凸面的支架。
所述外壳的下表面设有排放口，所述排放口连通挡板过滤组件。离心分离组件排出的污 泥被所述隔离组件所阻挡，而污水沿着凸面继续向下流动，并经过设于外壳下表面的排放口进入挡板过滤组件，作进一步处理。
本实用新型通过离心和过滤两级处理，彻底地分离污水和污泥的同时，收集污泥，对污水作进一步的过滤，从而实现污水的净化和污泥的浓缩，提高运作效率。
