申请日2015.07.17
公开(公告)日2015.12.02
IPC分类号C02F9/04
摘要
本实用新型公开了一种新型有机物土壤修复污水处理系统，包括收集污水沉淀池和氧化塔，收集污水沉淀池和氧化塔通过管道连通，集污水沉淀池和氧化塔的管道上设置有水泵，氧化塔连接有缓冲罐，缓冲罐上配置有喷淋系统和高压冲洗系统，缓冲罐上通过连接管连接有淋洗剂投加装置，缓冲罐通过连接管连接有蓄水池，所述氧化塔内部设置有紫外线灯和二氧化钛网状填料，氧化塔顶部上安装有布水装置，氧化塔内部的出口处位置上设置有曝气板，氧化塔还分别连通有臭氧发生器和双氧水投加装置。本实用新型的系统结构简单，便于建设、安装和拆卸，节约了投资成本，且提高了处理的速度，也大大降低了能耗，不仅降低了成本，也更加有利于环境的保护。
权利要求书
1.一种新型有机物土壤修复污水处理系统，包括收集污水沉淀池和 氧化塔，其特征在于，收集污水沉淀池和氧化塔通过管道连通，集污 水沉淀池和氧化塔的管道上设置有水泵，氧化塔连接有缓冲罐，缓冲 罐上配置有喷淋系统和高压冲洗系统，缓冲罐上通过连接管连接有淋 洗剂投加装置，缓冲罐通过连接管连接有蓄水池，所述氧化塔内部设 置有紫外线灯和二氧化钛网状填料，氧化塔顶部上安装有布水装置， 氧化塔内部的出口处位置上设置有曝气板，氧化塔还分别连通有臭氧 发生器和双氧水投加装置。
2.如权利要求1所述的一种新型有机物土壤修复污水处理系统，其 特征在于，所述缓冲罐与蓄水池的连接管上控制阀。
3.如权利要求1所述的一种新型有机物土壤修复污水处理系统，其 特征在于，所述氧化塔上设置有视镜。
说明书
一种新型有机物土壤修复污水处理系统
技术领域
本实用新型涉及环境保护设备技术领域，尤其涉及一种新型有 机物土壤修复污水处理系统。
背景技术
随着工业化和城市化的发展，大气污染、水污染和土壤污染的 问题日益严峻，这些污染带给人们很大的危害，如何解决土壤污染问 题，一直是各国政府和民间负责任企业所关注的问题，针对工业污染 的土地修复方法很多，使用较多的修复土壤方法为异位淋洗方法，其 步骤为：首先通过待清理地块进行全面积无选择整体挖掘后按照《场 地环境监测技术导则》的相关要求进行取样检验，如达到清理目标值， 则交付后续使用，否则按监测结果进行局部加深挖掘;然后将挖掘出 的待治理土壤密封外运至暂存场;在进入暂存场内首先按粒径大小进 行人工分选(随卸随选)，粒径大于80mm的块石送到冲洗场，剩下 的土壤转运至处理区部分，冲洗场上通过冲洗装置对石块进行冲洗， 冲洗装置中的冲洗水采用已经投加适量淋洗剂的高压水进行冲洗，然 后将石块水分沥干，其中经过冲洗的水进行排放，处理区部分将土塘 平均摊铺成1.5m厚土层，在土层顶部布设淋洗液喷头，投加适量淋 洗剂的循环淋洗液均匀覆盖至整个土层，有机物被洗出进入循环液， 加入的药剂同步进行分解作用，随循环次数增加土壤中的有机物浓度 逐步降低，从而逐步达到治理的目标，然后按《场地环境监测技术导 则》的相关要求经取样检验，最终将土壤和石块外运至纳土场地回填，
其中经过冲洗场上冲洗石块的冲洗污水和处理部分的淋洗污水 直接排放，而这种直接排放的污水往往含有高浓度有机物，直接排放 掉会造成环境的污染，且现有技术中也有一些通过简单的方式进行净 化处理，但是这种处理方式效率较低，能耗较高，无法满足现代市场 的发展需求。
实用新型内容
针对现有技术中的不足，本实用新型提供一种新型有机物土壤 修复污水处理系统。
为了实现上述目的，本实用新型所采的技术方案是：

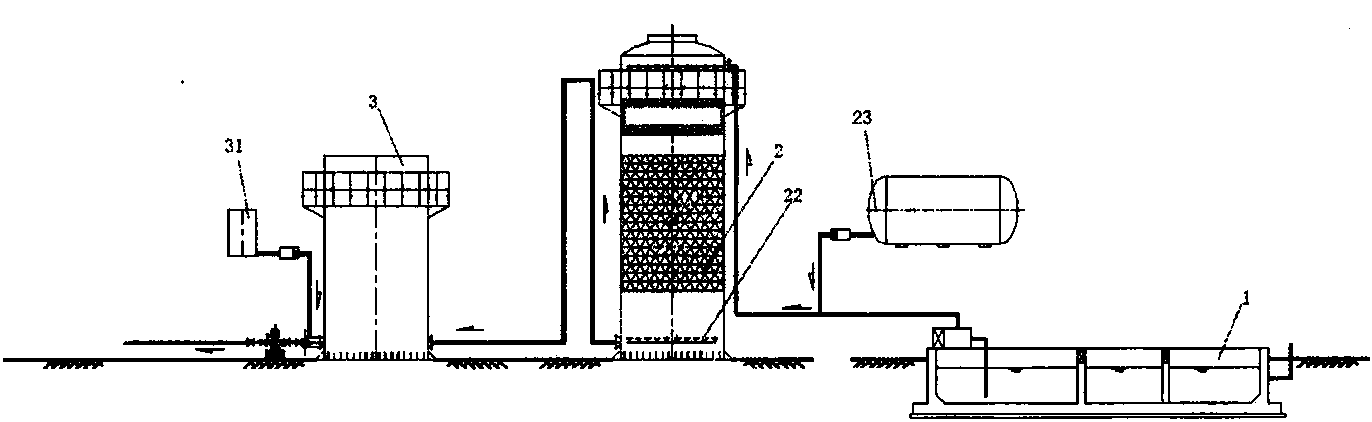

一种新型有机物土壤修复污水处理系统，包括收集污水沉淀池 和氧化塔，收集污水沉淀池和氧化塔通过管道连通，集污水沉淀池和 氧化塔的管道上设置有水泵，氧化塔连接有缓冲罐，缓冲罐上配置有 喷淋系统和高压冲洗系统，缓冲罐上通过连接管连接有淋洗剂投加装 置，缓冲罐通过连接管连接有蓄水池，所述氧化塔内部设置有紫外线 灯和二氧化钛网状填料，氧化塔顶部上安装有布水装置，氧化塔内部 的出口处位置上设置有曝气板，氧化塔还分别连通有臭氧发生器和双 氧水投加装置。
所述缓冲罐与蓄水池的连接管上控制阀。
所述氧化塔上设置有视镜。
本实用新型的有益效果：与现有技术相比，本实用新型的集污水 沉淀池和氧化塔的管道上设置有水泵，氧化塔连接有缓冲罐，缓冲罐 通过连接管连接有蓄水池，系统结构简单，便于建设、安装和拆卸，
节约了投资成本;所述氧化塔内部设置有紫外线灯和二氧化钛 网状填料，氧化塔还分别连通有臭氧发生器和双氧水投加装置，在臭 氧的循环过程中加入双氧水介质，通过与臭氧产生协同作用，增加了 臭氧的稳定度，并产生更多的羟基，使氧化效率大大提高，同时臭氧 的使用量并没有改变，这样将大大的降低了能耗，使得有机物的最终 降解产物为二氧化碳和水及其它矿物质，有利于降解速度的显著提 高，反应条件更为温和，能够更加高效处理，更加有利于环境的保护。
