含沉水式风机的一体化污水处理设备

　　申请日2015.07.17

　　公开(公告)日2015.12.02

　　IPC分类号C02F1/44; C02F1/00

　　摘要

　　本实用新型涉及有机废水处理领域，尤其涉及含沉水式风机的一体化污水处理设备。污水处理设备有反应区、设备控制区、清水区;设备控制区与清水区之间由隔板分开;反应区中有膜组件、沉水式鼓风机;设备控制区中有产水泵、控制柜。本实用新型设备集成度高、结构简单、易于自动控制、降低了设备运行的噪声、强化了对膜组件冲刷效果、减缓了膜的污堵、降低维护保养频率。

　　权利要求书

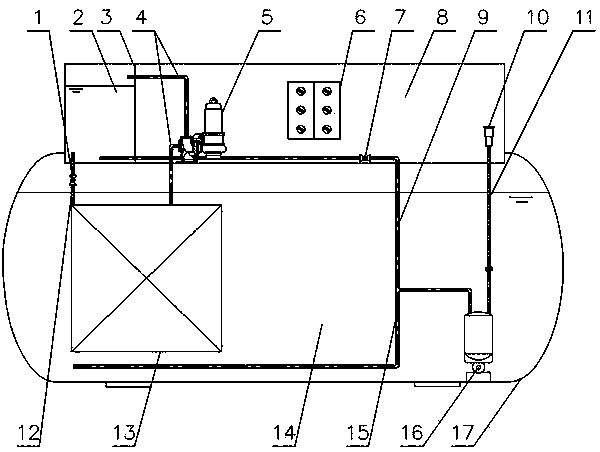

　　1.一种含沉水式风机的一体化污水处理设备，包括污水处理设备，其特征在于：污水处理设备(17)有反应区(14)、设备控制区(8)、清水区(2);设备控制区(8)与清水区(2)位于污水处理设备(17)上端，二者之间由隔板(3)分开;

　　反应区(14)中有膜组件(13)、沉水式鼓风机(16)，膜组件(13)以及沉水式鼓风机(16)浸没在液面以下;

　　设备控制区(8)中有产水泵(5)、控制柜(6);

　　分别连接反应区(14)、沉水式鼓风机(16)的第一曝气管路(15);

　　分别连接清水区(2)、沉水式鼓风机(16)的第二曝气管路(9);

　　分别连接膜组件(13)、产水泵(5)以及清水区(2)的产水管路(4);

　　分别连接清水区(2)、膜组件(13)的反洗管路(12);

　　沉水式鼓风机(16)的进气管(11)延伸至设备控制区(8)，沉水式鼓风机(16)的进气口(10)位于设备控制区(8)。

　　2.根据权利要求1所述的含沉水式风机的一体化污水处理设备，其特征在于：反洗管路(12)上设置有反洗阀门(1)。

　　说明书

　　一种含沉水式风机的一体化污水处理设备

　　技术领域

　　本实用新型涉及有机废水处理领域，尤其涉及含沉水式风机的一体化污水处理设备。

　　背景技术

　　本申请人的专利CN201362632Y公告了《一种污水处理与回用一体化装置》，该专利针对无法收集或难以纳入城市污水收集系统的区域进行污水处理。但该一体化污水装置结构复杂，集成度低，且在运行时电气设备如风机会产生噪声污染，尤其是用于乡镇农村污水处理时，由于周围环境非常寂静，夜晚设备运行时其设备噪声对周边居民生活会产生不利影响。

　　发明内容

　　针对先专利存在的上述缺陷，本实用新型旨在提供一种集成度高、结构简单、易于自动控制、低噪声的一体化污水处理装置。

　　一种含沉水式风机的一体化污水处理设备，包括污水处理设备;其特征在于污水处理设备有反应区、设备控制区、清水区;

　　设备控制区与清水区位于污水处理设备上端，二者之间由隔板分开;

　　反应区中有膜组件、沉水式鼓风机，膜组件以及沉水式鼓风机浸没在液面以下;

　　设备控制区中有产水泵、控制柜;

　　分别连接反应区、沉水式鼓风机的第一曝气管路;

　　分别连接清水区、沉水式鼓风机的第二曝气管路;

　　分别连接膜组件、产水泵以及清水区的产水管路;

　　分别连接清水区、膜组件的反洗管路;

　　沉水式鼓风机的进气管延伸至设备控制区，沉水式鼓风机的进气口位于设备控制区;

　　反洗管路上设置有反洗阀门。

　　设备运行处理污水时，空气依次通过沉水式鼓风机进气口、进气管、沉水式鼓风机、第一曝气管路对反应区进行供氧并对膜组件进行冲刷;

　　设备反洗时，清水区中投加反洗药物，打开曝气阀门，空气依次通过沉水式鼓风机进气口、进气管、沉水式鼓风机、第二曝气管路对清水区进行充分搅拌，搅拌使反洗药剂混合均匀后曝气阀门关闭，反洗阀门开启，利用清水区中清水液位差对膜组件进行自流反冲洗。

　　有益效果：

　　1、沉水式风机与一体化设备结合降低了设备的噪声。

　　2、沉水式风机与一体化设备结合，与现有外置式风机相比，在同等功率的条件下供气量增加，对膜组件冲刷效果更好，可以减缓膜的污堵。
