申请日2015.07.17
公开(公告)日2015.12.02
IPC分类号E02D31/00
摘要
本实用新型公开了一种渗滤液防渗及收集导排系统，包括收集导排层和基础层，所述导排层位于基础层上方，所述基础层为压实土壤保护层;导排层与基础层之间从上到下依次设有土工布、HDPE膜和GCL垫;所述收集导排层的厚度为300mm，收集导排层由粒径为20～40mm的卵石构成。本实用新型结构简单，设计合理，改变传统防渗系统和收集导排系统分开组织施工的方式，将防渗系统和收集导排系统同步进行、组合施工，对防渗系统的主防渗材料HDPE膜能及时保护，确保施工质量。在满足填埋场设计和使用要求的前提下，与传统工艺相比有效地防止了施工过程中对铺筑的防渗层造成损坏的问题，又达到了提高施工效率、降低成本、利于环保的目的，取得了较好的经济效益和社会效益。
权利要求书

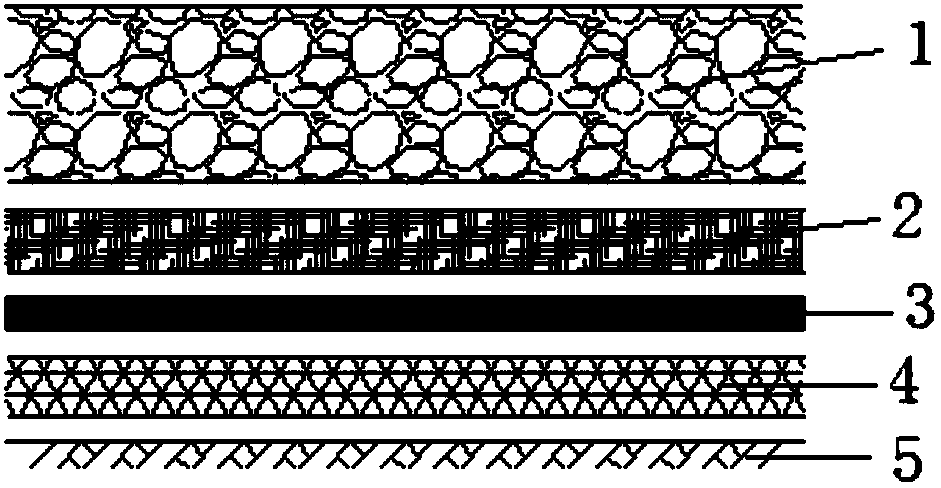

1.一种渗沥液防渗及收集导排系统，包括收集导排层(1)和基础层(5)，所述导 排层(1)位于基础层(5)上方;其特征在于：导排层(1)与基础层(5)之间从上到下 依次设有土工布(2)、HDPE膜(3)和GCL垫(4)。
2.根据权利要求1所述的渗沥液防渗及收集导排系统，其特征在于：所述收集导排 层(1)的厚度为300mm，收集导排层(1)由粒径为20～40mm的卵石构成。
3.根据权利要求1所述的渗沥液防渗及收集导排系统，其特征在于：所述基础层(5) 为压实土壤保护层。
说明书
一种渗沥液防渗及收集导排系统
技术领域
本实用新型涉及垃圾卫生填埋领域，具体是一种渗沥液防渗及收集导排系 统。
背景技术
设置在垃圾卫生填埋场填埋区中的渗沥液防渗及收集导排系统，在垃圾卫生 填埋场的使用期间和封场后的稳定期限内，起到将垃圾堆体产生的渗沥液屏蔽 在防渗系统上部、通过收集导排系统导入处理系统、实现达标排放重要作用。
目前，垃圾卫生填埋场防渗系统主流设计采用HDPE膜为主防渗材料，与辅 助防渗材料和保护层共同组成防渗系统。针对HDPE膜受气温变化易于发生缩涨、 在后续收集导排系统施工中形成鼓包、死褶等现象，在施工过程中，如何采用 合理的施工方法，既避免或减少后续施工对主防渗材料造成的不良影响，又能 高速快捷优质地组织施工是一个值得研究的技术问题。
在传统的施工工艺中，HDPE膜全部施工完成检验合格后，再进行下步施工， 这样大面积的HDPE膜暴露在空气中，极易受气温变化发生缩涨，在后续收集导 排系统施工中形成鼓包和死褶，给工程以后使用留下隐患。传统工艺的防渗层 上50cm粘土保护层施工周期长，不利于同步组合施工的实施。
实用新型内容
本实用新型的目的在于提供一种渗沥液防渗及收集导排系统，以解决上述背 景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种渗沥液防渗及收集导排系统，包括收集导排层和基础层，所述导排层位 于基础层上方;导排层与基础层之间从上到下依次设有土工布、HDPE膜和GCL 垫。
作为本实用新型进一步的方案：所述收集导排层的厚度为300mm，收集导排 层由粒径为20～40mm的卵石构成。
作为本实用新型再进一步的方案：所述基础层为压实土壤保护层。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，设计合 理，改变传统防渗系统和收集导排系统分开组织施工的方式，将防渗系统和收 集导排系统同步进行、组合施工，对防渗系统的主防渗材料HDPE膜能及时保护， 确保施工质量。在满足填埋场设计和使用要求的前提下，与传统工艺相比有效 地防止了施工过程中对铺筑的防渗层造成损坏的问题，又达到了提高施工效率、 降低成本、利于环保的目的，取得了较好的经济效益和社会效益。
