申请日2015.07.17
公开(公告)日2015.12.02
IPC分类号C02F1/32; C02F1/24; C02F1/78; C02F1/72
摘要
本实用新型公开了一种废水高级氧化装置，包括反应器，反应器上设有进水口和出水口，反应器上开有一排污口，反应器内部安装有紫外线灯管和气浮系统，反应器的内底设置有曝气系统，曝气系统与反应器外部的高压鼓风机连通，高压鼓风机与反应器连通，进水口通过管道连接有双氧水投加箱和臭氧发生器，双氧水投加箱与反应器的进水口连接管道上安装有计量泵，臭氧发生器与反应器的进水口连接管道上安装有气液混合泵，气液混合泵还与排污口连通。本实用新型通过反应器分别与双氧水投加箱和臭氧发生器连通，使得整个装置成套化，便于安装和拆卸，有利于减少投资的成本，同时通过双氧水和臭氧的氧化剂作用下降解速度加快，也避免了产生残留物质和二次污染。
权利要求书
1.一种废水高级氧化装置，包括反应器，反应器上设有进水口和出 水口，其特征在于，反应器上开有一排污口，反应器内部安装有紫外 线灯管和气浮系统，反应器的内底设置有曝气系统，曝气系统与反应 器外部的高压鼓风机连通，高压鼓风机与反应器连通，进水口通过管 道连接有双氧水投加箱和臭氧发生器，双氧水投加箱与反应器的进水 口连接管道上安装有计量泵，臭氧发生器与反应器的进水口连接管道 上安装有气液混合泵，气液混合泵还与排污口连通。
2.如权利要求1所述的一种废水高级氧化装置，其特征在于，所述 计量泵与反应器的进水口连接的管道上、气液混合泵与臭氧发生器管 路上、臭氧发生器管路与反应器的进水口连接的管道上、气液混合泵 与反应器的排污口连接管道上和反应器的出水口上均安装有截止阀。
3.如权利要求1所述的一种废水高级氧化装置，其特征在于，所述 曝气系统与反应器外部的高压鼓风机连通之间的管道和高压鼓风机 与反应器连通之间的管道上分别安装有截止阀。
说明书
一种废水高级氧化装置
技术领域
本实用新型涉及污水处理设备，尤其涉及一种废水高级氧化装 置。
背景技术
高浓度有机物工业废水中含有大量的酚、醌、有机酸等有机物， 这种工业废水的化学需氧量(COD)很高，自然降解速度慢，会造成 水体的严重污染，因而其排放都有严格的标准，为符合排放标准，需 要在排放之前先对该工业废水进行处理，目前废水处理最常用的是生 物法和化学氧化法存在如下的缺陷：第一，生物法的装置和化学氧化 法的装置设备占地面积较大，不便人们的安装和拆卸，加大了投资的 成本;第二，生物法的装置COD的可生化性较差，相对分子质量从几 千到几万的物质处理较困难，使得可性化速度慢，并且运行过程中会 遗留残留物质和产生二次污染;第三，化学氧化法的装置虽然可将其 直接矿化或通过氧化提高污染物的可生化性，同时还对环境类激素等 微量有害化学物质的处理方面有很大的优势，然而学氧化法中的臭氧 (O3)、双氧水(H2O2)和氯气(Cl2)等氧化剂的氧化能力不强等缺 点难以满足要求，并且运行过程中会遗留残留物质和产生二次污染。
实用新型内容
针对现有技术中的不足，本实用新型提供一种废水高级氧化装 置。
为了实现上述目的，本实用新型拟采取的技术方案是：

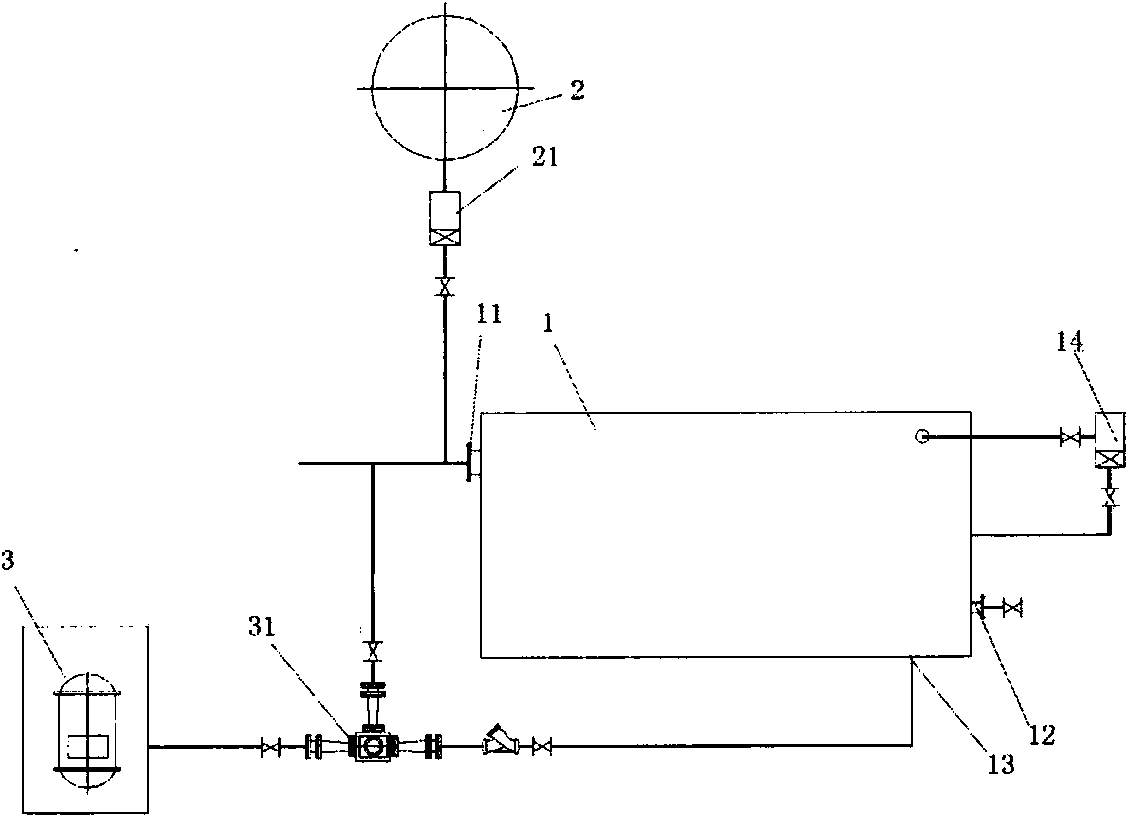

一种废水高级氧化装置，包括反应器，反应器上设有进水口和 出水口，反应器上开有一排污口，反应器内部安装有紫外线灯管和气 浮系统，反应器的内底设置有曝气系统，曝气系统与反应器外部的高 压鼓风机连通，高压鼓风机与反应器连通，进水口通过管道连接有双 氧水投加箱和臭氧发生器，双氧水投加箱与反应器的进水口连接管道 上安装有计量泵，臭氧发生器与反应器的进水口连接管道上安装有气 液混合泵，气液混合泵还与排污口连通。
所述计量泵与反应器的进水口连接的管道上、气液混合泵与臭 氧发生器管路上、臭氧发生器管路与反应器的进水口连接的管道上、 气液混合泵与反应器的排污口连接管道上和反应器的出水口上均安 装有截止阀。
所述曝气系统与反应器外部的高压鼓风机连通之间的管道和高 压鼓风机与反应器连通之间的管道上分别安装有截止阀。
本实用新型的有益效果：与现有技术相比，本实用新型通过反 应器的进水口管道上分别连接有双氧水投加箱和臭氧发生器，反应器 的内底设置有曝气系统，曝气系统与反应器外部的高压鼓风机连通， 高压鼓风机与反应器连通，从而有利于整个装置成套化，便于安装和 拆卸，有利于减少投资的成本，同时反应器的进水口管道上分别连接 有双氧水投加箱和臭氧发生器，使得在反应器中处理污水的时候通过 双氧水和臭氧的氧化剂作用下降解速度加快，加快了工作的速度和效 率，也避免了产生残留物质和二次污染。
