申请日2015.07.17
公开(公告)日2015.12.02
IPC分类号C02F9/14
摘要
本实用新型公开了一种新型农村生活污水处理系统，包括格栅井、脱氧池、脉冲滴滤池和潜流人工湿地，进水管道连接有格栅井，格栅井连接有脱氧池，脱氧池中设置有填料层一，脱氧池与脉冲滴滤池之间的连接管上设有自吸泵，脉冲滴滤池的进水口上设置有自动虹吸布水装置，脉冲滴滤池中设有复合滤料层，脉冲滴滤池上设置有反冲洗装置，脉冲滴滤池与潜流人工湿地连通，脉冲滴滤池与潜流人工湿地之间的管道上设有回流管道，回流管道与脱氧池连接，潜流人工湿地连接有出水池。本实用新型通过由栅井、脱氧池、脉冲滴滤池和潜流人工湿地组成，结构简单，便于安装和控制，方便了管理，提高了净化污水的效率，更加能够满足现代农村发展的需求。
权利要求书
1.一种新型农村生活污水处理系统，包括格栅井、脱氧池、脉冲滴 滤池和潜流人工湿地，其特征在于，进水管道连接有格栅井，格栅井 连接有脱氧池，脱氧池中设置有填料层一，脱氧池与脉冲滴滤池之间 的连接管上设有自吸泵，脉冲滴滤池的进水口上设置有自动虹吸布水 装置，脉冲滴滤池中设有复合滤料层，脉冲滴滤池上设置有反冲洗装 置，脉冲滴滤池与潜流人工湿地连通，脉冲滴滤池与潜流人工湿地之 间的管道上设有回流管道，回流管道与脱氧池连接，潜流人工湿地连 接有出水池。
2.如权利要求1所述的一种新型农村生活污水处理系统，其特征在 于，所述脱氧池由筒身、底座和顶盖组成，筒身内壁上设有上加强筋 和下加强筋，筒身和顶盖通过法兰固定连接，筒身和顶盖之间垫有垫 圈，筒身上设有进水管、出泥管和出水管，出泥管和出水管之间通过 隔板隔开。
3.如权利要求1所述的一种新型农村生活污水处理系统，其特征在 于，所述复合滤料层采用的是珍珠岩层、陶粒层和废石膏层。
4.如权利要求1所述的一种新型农村生活污水处理系统，其特征在 于，所述在进水口上的自动虹吸布水装置上的脉冲滴滤池顶端为开 口，其开口与空气相连通。
说明书
一种新型农村生活污水处理系统
技术领域
本实用新型涉及生活污水处理技术领域，尤其涉及一种新型农 村生活污水处理系统。
背景技术
目前农村生活污水处理模式是以集中式处理为主，采用该处理 方式需建立大量的污水管网收集系统和污水处理站，对污水进行统一 的收集、输送和处理，投资较大，现有的农村生活处理方式存在的问 题有：第一，现有农村生活污水处理系统设备较大和多，占用的面积 较大，使得运行和维护的设备费用较高;第二，现有农村生活污水处 理系统装置较多，经过的步骤也较多，不便于管理和控制，生活污水 处理的效率也较低，污水处理的效果也较差，远远不能够满足现代农 村的发展需求。
实用新型内容
针对现有技术中的不足，本实用新型提供一种新型农村生活污 水处理系统。
为了实现上述目的，本实用新型所采的技术方案是：

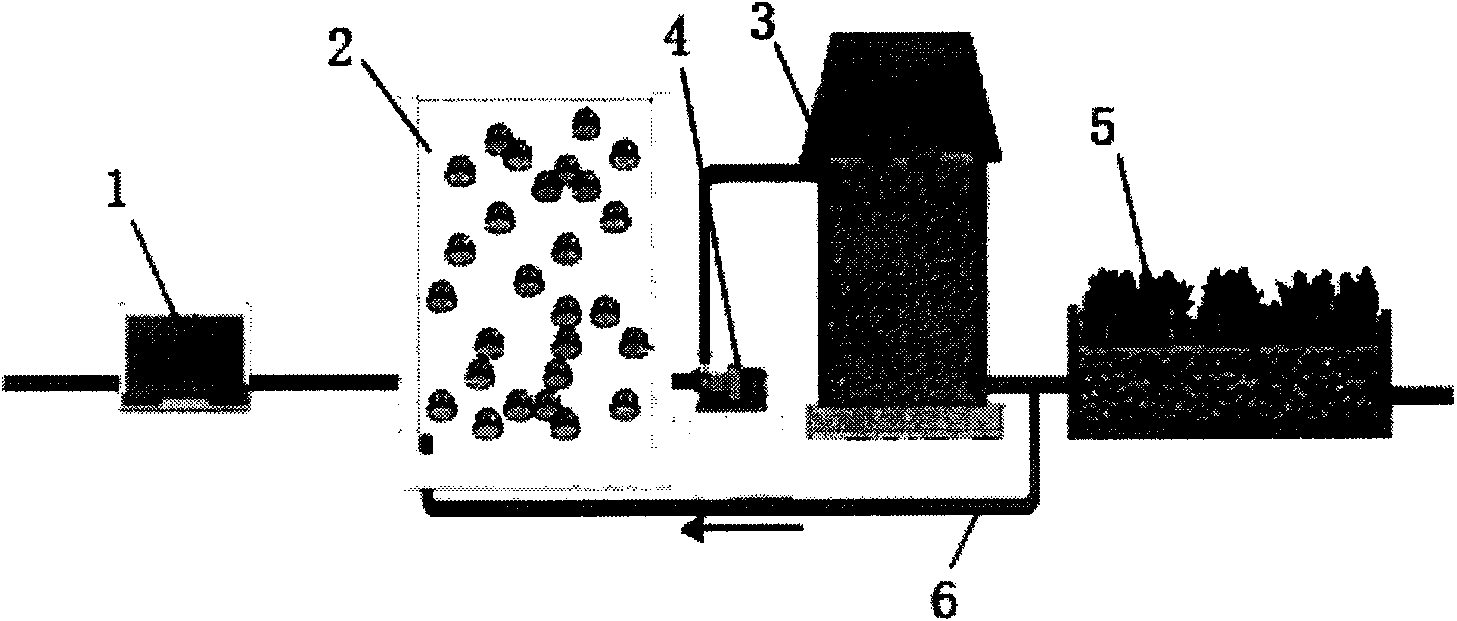

一种新型农村生活污水处理系统，包括格栅井、脱氧池、脉冲 滴滤池和潜流人工湿地，进水管道连接有格栅井，格栅井连接有脱氧 池，脱氧池中设置有填料层一，脱氧池与脉冲滴滤池之间的连接管上 设有自吸泵，脉冲滴滤池的进水口上设置有自动虹吸布水装置，脉冲 滴滤池中设有复合滤料层，脉冲滴滤池上设置有反冲洗装置，脉冲滴 滤池与潜流人工湿地连通，脉冲滴滤池与潜流人工湿地之间的管道上 设有回流管道，回流管道与脱氧池连接，潜流人工湿地连接有出水池。
所述脱氧池由筒身、底座和顶盖组成，筒身内壁上设有上加强 筋和下加强筋，筒身和顶盖通过法兰固定连接，筒身和顶盖之间垫有 垫圈，筒身上设有进水管、出泥管和出水管，出泥管和出水管之间通 过隔板隔开。
所述复合滤料层采用的是珍珠岩层、陶粒层和废石膏层。
所述在进水口上的自动虹吸布水装置上的脉冲滴滤池顶端为开 口，其开口与空气相连通，通过自然充氧方式，利用好氧微生物实现 对污水中某些小分子有机物以及氨氮的去除，大幅度降低废水的COD、 BOD5、NH3-N等指标。通过脉冲反冲洗作用进行生物膜更新与污泥沉 降。
本实用新型的有益效果：与现有技术相比，本实用新型通过脱 氧池与脉冲滴滤池之间的连接管上设有自吸泵，脉冲滴滤池与潜流人 工湿地连通，脉冲滴滤池与潜流人工湿地之间的管道上设有回流管 道，回流管道与脱氧池连接，潜流人工湿地连接有出水池，结构更加 简单，减少了占地面积，更加有利于符合农村生活污水的处理，也便 于设备的管理和维护，减少了投资成本;脱氧池中设置有填料层一， 有利于在脱氧池中进行预处理，有利于分解无水中有机污染物，且脉 冲滴滤池与潜流人工湿地之间的管道上设有回流管道与脱氧池连接， 脉冲滴滤池回流液在此脱氮，降低后续人工处理的氮负荷，减少占地 面积，同时脉冲滴滤池中设有复合滤料层，所述复合滤料层采用的是 珍珠岩层、陶粒层和废石膏层，提高了生物量和氮磷处理效率，脉冲 滴滤池上设置有反冲洗装置，通过脉冲反冲洗作用能够进行生物膜更 新与污泥沉降，使得净化污水的效果大大得到改善，更加满足现代发 展的需求。
