申请日2015.07.17
公开(公告)日2015.12.02
IPC分类号C02F1/78
摘要
本实用新型公开了一种应用于难降解有机废水预处理的氧化罐，涉及水处理设备领域，包括罐体，罐体具有上封头和下封头，在上封头上设置有检修人孔和安全阀，下封头上设置有循环排放口;在罐体内部分别设置有填料支撑板和填料压板，填料支撑板上布设有出水孔，填料压板上布设有布水孔，填料压板设置在填料支撑板上方;在罐体上设置有进液口，进液口设置在填料压板上方。本实用新型还提供了一种难降解有机废水预处理系统。与敞开式臭氧接触池，或者常压臭氧氧化罐相比，采用上述方案的难降解有机废水预处理系统及其氧化罐对有机废水预处理，增大了臭氧的溶解率，提高了臭氧的利用率，降低了产生臭氧的耗电量，也提高了有机废水的处理效率。
权利要求书
1.一种应用于难降解有机废水预处理的氧化罐，包括罐体(14)，罐体(14)具有上封头(17)和下封头(12)，其特征在于：在上封头(17)上设置有检修人孔(19)和安全阀(18)，下封头(12)上设置有循环排放口(23);在罐体(14)内部分别设置有填料支撑板(13)和填料压板(16)，填料支撑板(13)上布设有出水孔(21)，填料压板(16)上布设有布水孔(20)，填料压板(16)设置在填料支撑板(13)上方;在罐体(14)上设置有进液口(24)，进液口(24)设置在填料压板(16)上方。
2.根据权利要求1所述的应用于难降解有机废水预处理的氧化罐，其特征在于：所述填料支撑板(13)由两个半圆板拼接而成。
3.根据权利要求1所述的应用于难降解有机废水预处理的氧化罐，其特征在于：所述填料压板(16)由两个半圆板拼接而成。
4.根据权利要求1～3任一所述的应用于难降解有机废水预处理的氧化罐，其特征在于：所述出水孔(21)均匀布设在填料支撑板(13)上，进水孔(20)均匀布设在填料压板(16)上。
5.根据权利要求4所述的应用于难降解有机废水预处理的氧化罐，其特征在于：所述出水孔(21)和布水孔(20)的直径均为5～15mm。
6.根据权利要求4所述的应用于难降解有机废水预处理的氧化罐，其特征在于：所述填料支撑板(13)和填料压板(16)均通过角钢设置在罐体(14)上。
7.根据权利要求4所述的应用于难降解有机废水预处理的氧化罐，其特征在于：在所述填料支撑板(13)和填料压板(16)之间填装有填料(15)，填料为陶瓷填料。
8.根据权利要求1所述的应用于难降解有机废水预处理的氧化罐，其特征在于：所述罐体(14)的工作压力为0.2～0.6MPa。
9.根据权利要求1所述的应用于难降解有机废水预处理的氧化罐，其特征在于：所述上封头(17)和下封头(12)均为椭圆封头。

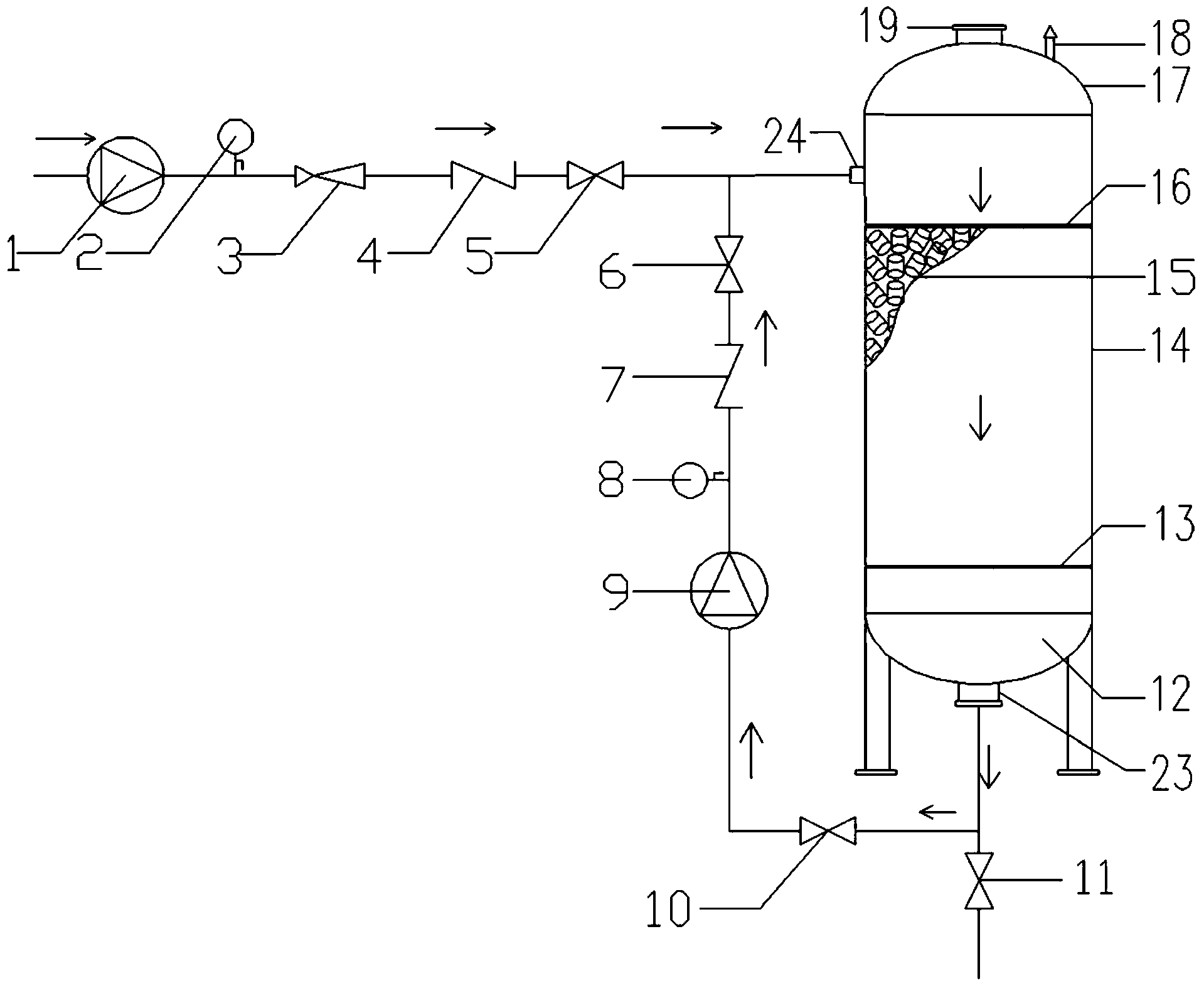

10.一种难降解有机废水预处理系统，其特征在于：包括氧化罐、进液管道、循环管道和放空管道;氧化罐包括循环排放口(23)和进液口(24)，进液口(24)与进液管道相连，在进液管道上依次设置进水泵(1)、进液压力表(2)、射流器(3)、进液止回阀(4)和进液开关阀(5)，进液开关阀(5)与进液口(24)相邻;循环管道设置在循环排放口(23)和进液口(24)之间，循环管道上依次设置有第一循环开关阀(10)、循环水泵(9)、循环压力表(8)、循环止回阀(7)和第二循环开关阀(6)，第二循环开关阀(6)与进液口(24)相邻;循环排放口(23)与放空管道，在放空管道上设置有放空开关阀(11)。
说明书
难降解有机废水预处理系统及其氧化罐
技术领域
本实用新型涉及一种水处理设备领域，尤其涉及一种应用于难降解有机废水预处理的 氧化罐。
背景技术
目前，石油化工、印染等行业排放的工业废水含有硝基酚类、硝基苯、苯胺类等难降 解的有机氮化合物，BOD5/CODcr通常小于0.2(BOD5是一种用微生物代谢作用所消耗的溶 解氧量来间接表示水体被BOD检测仪器有机物污染程度的一个重要指标，CODcr是采用重 铬酸钾(K2Cr2O7)作为氧化剂测定出的化学耗氧量)，这导致了该类工业废水可生化性低。 上述工业废水在进行生化处理之前，通常需要采用高级氧化等进行预处理，以提高废水的 可生化性。
众所周知，臭氧是一种强氧化剂，氧化能力仅次于氟等氧化剂，因此臭氧氧化广泛应 用于上述工业废水的预处理。
目前，臭氧氧化装置主要采用敞开式臭氧接触池，或者常压臭氧氧化罐。尽管臭氧在 水中的溶解度比空气大25倍，比氧气大10倍，但是水温25度时，臭氧化空气在水中的 溶解度也很小，通常臭氧的溶解度只有3～7毫克/升。臭氧在空气和水中分解速度很快， 臭氧在空气中的半衰期只用16小时，在水中的半衰期小于30分钟。鉴于臭氧的溶解和分 解特性，采用敞开式臭氧接触池或者常压臭氧氧化罐使臭氧利用率低，而产生臭氧的耗电 量通常很大，因此敞开式臭氧接触池或者常压臭氧氧化罐作为难降解有机废水处理工艺存 在臭氧利用率低、能耗高、处理效率低等问题。
实用新型内容
本实用新型的目的就在于提供一种应用于难降解有机废水预处理的氧化罐，以提高臭 氧利用率、降低产生臭氧的耗电量，以及提高对有机废水的处理效率。
为实现上述目的，本实用新型采用以下技术方案：
一种应用于难降解有机废水预处理的氧化罐，包括罐体，罐体具有上封头和下封头， 在上封头上设置有检修人孔和安全阀，下封头上设置有循环排放口;在罐体内部分别设置 有填料支撑板和填料压板，填料支撑板上布设有出水孔，填料压板上布设有布水孔，填料 压板设置在填料支撑板上方;在罐体上设置有进液口，进液口设置在填料压板上方。
所述填料支撑板由两个半圆板拼接而成。
所述填料压板由两个半圆板拼接而成。
所述出水孔均匀布设在填料支撑板上，进水孔均匀布设在填料压板上。
所述出水孔和布水孔的直径均为5～15mm。
所述填料支撑板和填料压板均通过角钢设置在罐体上。
在所述填料支撑板和填料压板之间填装有填料，填料为陶瓷填料。
所述罐体的工作压力为0.2～0.6Mpa。
所述上封头和下封头均为椭圆封头。
一种难降解有机废水预处理系统，包括氧化罐、进液管道、循环管道和放空管道;氧 化罐包括循环排放口和进液口，进液口与进液管道相连，在进液管道上依次设置进水泵、 进液压力表、射流器、进液止回阀和进液开关阀，进液开关阀与进液口相邻;循环管道设 置在循环排放口和进液口之间，循环管道上依次设置有第一循环开关阀、循环水泵、循环 压力表、循环止回阀和第二循环开关阀，第二循环开关阀与进液口相邻;循环排放口与放 空管道，在放空管道上设置有放空开关阀。
本实用新型的有益效果如下：
一种应用于难降解有机废水预处理的氧化罐，包括罐体，罐体具有上封头和下封头， 在上封头上设置有检修人孔和安全阀，下封头上设置有循环排放口;在罐体内部分别设置 有填料支撑板和填料压板，填料支撑板上布设有出水孔，填料压板上布设有布水孔，填料 压板设置在填料支撑板上方;在罐体上设置有进液口，进液口设置在填料压板上方。与敞 开式臭氧接触池，或者常压臭氧氧化罐相比，采用上述方案的难降解有机废水预处理系统 及其氧化罐对有机废水预处理，增大了臭氧的溶解率，提高了臭氧的利用率，降低了产生 臭氧的耗电量，也提高了有机废水的处理效率。
