申请日2015.10.28
公开(公告)日2016.03.02
IPC分类号C02F9/14
摘要
本实用新型涉及一种玻璃钢一体化医疗废水处理设备，包括调节池、水解酸化池、接触氧化池、沉淀池和消毒池，在所述调节池内设置潜水提升泵，所述潜水提升泵将污水送入所述水解酸化池;在所述水解酸化池和所述接触氧化池内设置组合填料;在所述沉淀池内设斜管填料和出水系统;在所述接触氧化池内设潜水曝气机;在所述接触氧化池内设第一回流泵，所述第一回流泵将污水混合液经所述混合液回流管送入水解酸化池;所述沉淀池内设第二回流泵，所述第二回流泵经污泥回流管将污泥送入所述水解酸化池;所述在消毒池内设加药管、布水管和管道混合器，所述管道混合器连通所述布水管和加药管。

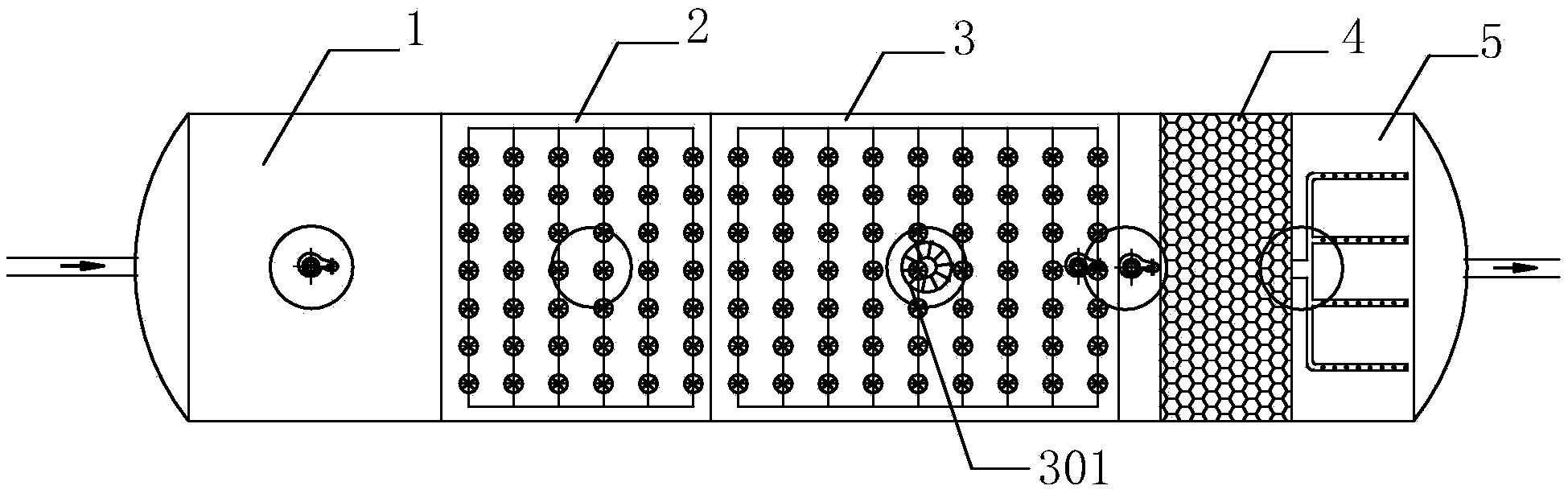

摘要附图
权利要求书
1.一种玻璃钢一体化医疗废水处理设备，其特征在于：包括调节池、水解酸化池、接触氧化池、沉淀池和消毒池，在所述调节池内设置潜水提升泵，所述潜水提升泵将污水送入所述水解酸化池;在所述水解酸化池和所述接触氧化池内设置组合填料;在所述沉淀池内设斜管填料和出水系统;在所述接触氧化池内设潜水曝气机;在所述接触氧化池内设第一回流泵，所述第一回流泵将污水混合液经所述混合液回流管送入水解酸化池;所述沉淀池内设第二回流泵，所述第二回流泵经污泥回流管将污泥送入所述水解酸化池;在所述消毒池内设加药管、布水管和管道混合器，所述管道混合器连通所述布水管和加药管。
2.根据权利要求1所述的玻璃钢一体化医疗废水处理设备，其特征在于：在接触氧化池的外壳上引出排气管。
3.根据权利要求1所述的玻璃钢一体化医疗废水处理设备，其特征在于：所述调节池、水解酸化池、接触氧化池、沉淀池和消毒池的外壳设为圆柱型。
说明书
玻璃钢一体化医疗废水处理设备
技术领域
本实用新型涉及一种医疗废水处理设备，尤其涉及一种玻璃钢一体化医疗废水处理设备。
背景技术
现有技术中的医疗废水处理设备存在以下缺点如下：1、土建构筑物需要做防腐措施，造价高;碳钢材质的罐体材质易腐蚀，使用寿命极短;2、固定在底部的曝气装置不易维护;3、风机噪声大，需要建设风机房;4、建设周期长;6、碳钢材质的罐体易腐蚀，使用寿命极短，抗压性不好，密封性不好。
有鉴于上述的缺陷，本设计人，积极加以研究创新，以期创设一种玻璃钢一体化医疗废水处理设备，使其更具有产业上的利用价值。
实用新型内容
为解决上述技术问题，本实用新型的目的是提供一种基于传统土建的医疗废水处理工艺技术的玻璃钢一体化医疗废水处理设备，主要是针对小型医疗废水处理工程，通过内置的生物膜使生物菌附着，提高污染物的去除率，配置消毒装置去除病菌等污染物。
本实用新型的玻璃钢一体化医疗废水处理设备，包括调节池、水解酸化池、接触氧化池、沉淀池和消毒池，在所述调节池内设置潜水提升泵，所述潜水提升泵将污水送入所述水解酸化池;在所述水解酸化池和所述接触氧化池内设置组合填料;在所述沉淀池内设斜管填料和出水系统;在所述接触氧化池内设潜水曝气机;在所述接触氧化池内设第一回流泵，所述第一回流泵将污水混合液经所述混合液回流管送入水解酸化池;所述沉淀池内设第二回流泵，所述第二回流泵经污泥回流管将污泥送入所述水解酸化池;所述在消毒池内设加药管、布水管和管道混合器，所述管道混合器连通所述布水管和加药管。
进一步的，在接触氧化池的外壳上引出排气管。
进一步的，所述调节池、水解酸化池、接触氧化池、沉淀池和消毒池的外壳设为圆柱型。
借由上述方案，本实用新型至少具有以下优点：玻璃钢一体化医疗废水处理设备采用玻璃钢材质，耐腐蚀，可依据水量、排放标准的不同而设计生产不同的产品，使用寿命可达50年以上，内置生物组合填料，容积负荷高，占地面积小，以兼性菌为主，可兼氧同步硝化反硝化脱氮，剩余污泥产量极低，自动化控制，无需人员全职管理，只需一人兼职即可，定期维护。产品不需要建设风机房，减少工程量;产品为圆柱型设计，受压均匀，抗压性强，不变形。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例详细说明如后。
