申请日2015.10.28
公开(公告)日2016.02.24
IPC分类号C02F1/48
摘要
本发明公开了一种利用静电吸附净化高盐废水的方法，包括如下步骤：提供水处理装置，其包括容器和设置于容器内的多个电极，多个电极交错设置于容器第一侧和第二侧上，第一侧和第二侧相对设置，且位于第一侧上的电极与位于第二侧上的电极分别连接电源的正极和负极，容器的第三侧和第四侧上分别开设有进水口和排水口，多个电极间限定出一蛇形水流通路;电极从外到内依次包括玻璃纤维层、活性炭纤维层和金属导电层;使高盐废水从容器的进水口流入水处理装置，经过蛇形水流通路，从排水口排出。本发明利用太阳能板产生的低电压提供的静电场来处理高盐废水，采用新型电极材料改善了处理效率，起到了降低能耗、提高处理效率、节约能源、降低成本的效果。

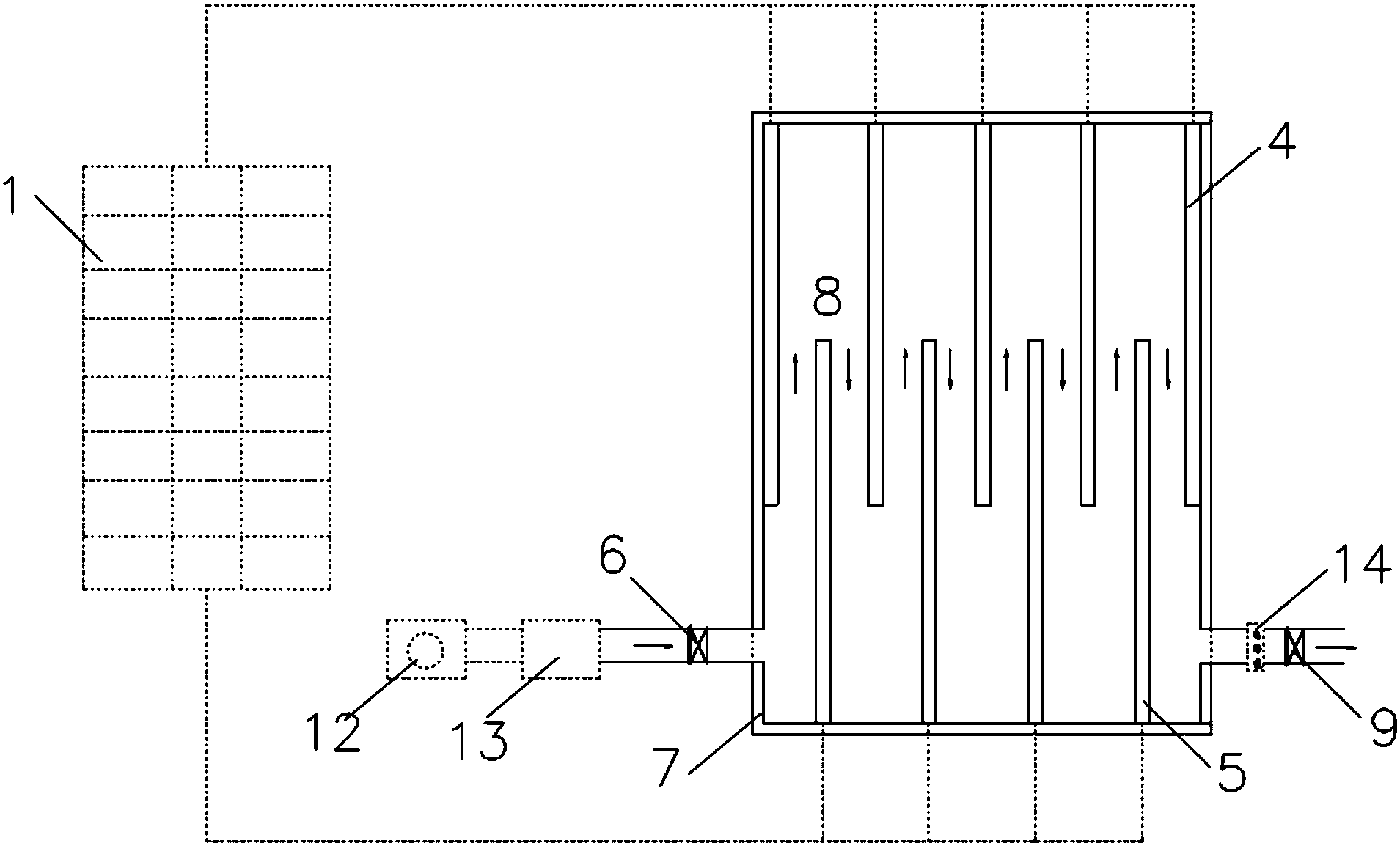

摘要附图
权利要求书
1.一种利用静电吸附净化高盐废水的方法，其特征在于，包括如下步骤：提供一水处理装置，其包括一容器和设置于所述容器内的多个电极，所述多个电极交错设置于所述容器第一侧和第二侧上，所述第一侧和第二侧相对设置，且位于所述第一侧上的所述电极与位于所述第二侧上的所述电极分别连接电源的正极和负极，所述容器的第三侧和第四侧上分别开设有进水口和排水口，所述多个电极间限定出一蛇形水流通路;其中，所述电极从外到内依次包括玻璃纤维层、活性炭纤维层和金属导电层;
使高盐废水以水流速度为0.5～0.6m/min从所述容器的进水口流入所述水处理装置，经过所述蛇形水流通路，以水流速度为0.5～0.6m/min从所述容器的排水口排出。
2.如权利要求1所述的利用静电吸附净化高盐废水的方法，其特征在于，所述容器为矩形，所述多个电极垂直于所述容器的第一侧和第二侧平行设置。
3.如权利要求1所述的利用静电吸附净化高盐废水的方法，其特征在于，所述多个电极沿水流流动的方向之间的间隔均为0.5～0.7m。
4.如权利要求1所述的利用静电吸附净化高盐废水的方法，其特征在于，所述玻璃纤维层的厚度为2cm，所述活性炭纤维层的厚度也为2cm，所述金属导电层的厚度为3～5 cm。
5.如权利要求1至4任一所述的利用静电吸附净化高盐废水的方法，其特征在于，所述电源还与太阳能板连接，所述电源提供的电压为2V。
6.如权利要求1所述的利用静电吸附净化高盐废水的方法，其特征在于，所述容器呈由所述第二侧向所述第一侧内径逐渐增大的梯形，所述第一侧和所述第二侧与所述第三侧的夹角α相等，其中，30°≤α≤40°，所述多个电极垂直于所述容器的第一侧和第二侧设置，且位于所述第一侧上的电极相互平行，位于第二侧上的电极也相互平行;
且，所述容器的底部为相对于水平面倾斜设置的斜面，以使所述容器的深度由所述第一侧向所述第二侧逐渐降低，所述容器的底部与水平面的夹角为β，1°≤β≤15°。
7.如权利要求1所述的利用静电吸附净化高盐废水的方法，其特征在于，还包括：
提供一进水装置，所述进水装置包括水箱和与所述水箱连通的水泵，所述水箱与所述容器的进水口连通，所述水箱在竖直方向上的高度高于所述进水口的高度。
8.如权利要求1所述的利用静电吸附净化高盐废水的方法，其特征在于，通过所述进水口和所述排水口的水流速度为0.56m/min。
9.如权利要求1所述的利用静电吸附净化高盐废水的方法，其特征在于，所述进水口和所述排水口处依次分别设置有进水阀和排水阀。
10.如权利要求9所述的利用静电吸附净化高盐废水的方法，其特征在于，所述进水口和所述进水阀之间设置有电导仪，所述排水口和所述排水阀之间也设置有电导仪。
说明书
利用静电吸附净化高盐废水的方法
技术领域
本发明涉及一种利用静电吸附净化高盐废水的方法。
背景技术
高盐废水是指含盐质量分数至少1%的废水，主要来自于化工厂及石油和天然气的采集加工生产中。当今主要利用物理化学的方法处理高盐废水中的盐离子如蒸馏法、电渗析法、离子交换法、反渗透法等，但这些水处理除盐技术均存在着不同程度的不足，如蒸馏法所需要的能耗比较高，而离子交换法不具经济性，树脂易达到饱和，再生费用较高。而亟需成本低、吸附效率高的净化装置。
发明内容
本发明的一个目的是解决至少上述问题和/或缺陷，并提供至少后面将说明的优点。
本发明还有一个目的是提供一种利用静电吸附净化高盐废水的方法，本发明通过将低压直流电压加在特制的具有金属导电层的电极上，在金属导电层之间即形成电场，当高盐废水流经两电极之间时，即把高盐废水中的阳离子和阴离子分离至金属导电层上，然后利用玻璃纤维层良好的导电性和活性炭纤维层的物理吸附性，把阴阳离子分别吸附在形成了正极和负极的电极上，使得高盐废水中的盐含量大大降低，能很好的达到去除废水中高含量盐的效果，且通过太阳能板产生能量，与电源连接，解决了能耗较高的问题。
为此，本发明提供的技术方案为：
一种利用静电吸附净化高盐废水的方法，包括如下步骤：
提供一水处理装置，其包括一容器和设置于所述容器内的多个电极，所述多个电极交错设置于所述容器第一侧和第二侧上，所述第一侧和第二侧相对设置，且位于所述第一侧上的所述电极与位于所述第二侧上的所述电极分别连接电源的正极和负极，所述容器的第三侧和第四侧上分别开设有进水口和排水口，所述多个电极间限定出一蛇形水流通路;其中，所述电极从外到内依次包括玻璃纤维层、活性炭纤维层和金属导电层;
使高盐废水以水流速度为0.5～0.6m/min从所述容器的进水口流入所述水处理装置，经过所述蛇形水流通路，以水流速度为0.5～0.6m/min从所述容器的排水口排出。
优选的是，所述的利用静电吸附净化高盐废水的方法中，所述容器为矩形，所述多个电极垂直于所述容器的第一侧和第二侧平行设置。
优选的是，所述的利用静电吸附净化高盐废水的方法中，所述多个电极沿水流流动的方向之间的间隔均为0.5～0.7m。
优选的是，所述的利用静电吸附净化高盐废水的方法中，所述玻璃纤维层的厚度为2 cm，所述活性炭纤维层的厚度也为2cm，所述金属导电层的厚度为3～5cm。
优选的是，所述的利用静电吸附净化高盐废水的方法中，所述电源还与太阳能板连接，所述电源提供的电压为2V。
优选的是，所述的利用静电吸附净化高盐废水的方法中，所述容器呈由所述第二侧向所述第一侧内径逐渐增大的梯形，所述第一侧和所述第二侧与所述第三侧的夹角α相等，其中，30°≤α≤40°，所述多个电极垂直于所述容器的第一侧和第二侧设置，且位于所述第一侧上的电极相互平行，位于第二侧上的电极也相互平行;
且，所述容器的底部为相对于水平面倾斜设置的斜面，以使所述容器的深度由所述第一侧向所述第二侧逐渐降低，所述容器的底部与水平面的夹角为β，1°≤β≤15°。
优选的是，所述的利用静电吸附净化高盐废水的方法，还包括：
提供一进水装置，所述进水装置包括水箱和与所述水箱连通的水泵，所述水箱与所述容器的进水口连通，所述水箱在竖直方向上的高度高于所述进水口的高度。
优选的是，所述的利用静电吸附净化高盐废水的方法中，通过所述进水口和所述排水口的水流速度为0.56m/min。
优选的是，所述的利用静电吸附净化高盐废水的方法中，所述进水口和所述排水口处依次分别设置有进水阀和排水阀。
优选的是，所述的利用静电吸附净化高盐废水的方法中，所述进水口和所述进水阀之间设置有电导仪，所述排水口和所述排水阀之间也设置有电导仪。
本发明至少包括以下有益效果：
高盐废水在本发明的装置中流过时，高盐废水中的阳离子和阴离子受到金属导电层电极电场力的作用，阳离子往形成负极的电极上移动，而阴离子往形成正极的电极上移动，当阴阳离子在正负电极附近时，受到活性炭纤维层的吸附作用，离子就被紧紧地吸附在了玻璃纤维层上，起到了分离盐离子的效果，而处于外层的玻璃纤维层能起到防腐蚀作用。
本发明采用新型电极材料利用金属电极层的导电性能，结合玻璃纤维层的耐腐蚀性与活性炭纤维层的优良吸附性能，有效延长活性炭纤维层的作用时间，其去除效率约为60%。
本装置不仅可以吸附水中的溶解盐类，还能除去带电细菌及有机物微粒，可用于水工、电力等行业的工艺用水和各行各业的废水处理中，清楚效果好且运行成本低，显示了超强的竞争力。
本发明利用太阳能板所产生的低电压提供的静电场来处理高盐废水，同时采用新型电极材料改善了处理效率，起到了降低能耗、提高处理效率、节约能源、降低成本的效果。
本发明的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本发明的研究和实践而为本领域的技术人员所理解。
