申请日2015.10.28
公开(公告)日2016.02.03
IPC分类号B01D53/32
摘要
本发明公开了一种垃圾中转站垃圾压缩箱及渗滤液 恶臭气体的净化系统，包括垃圾压缩箱体(1)和固定设置在压缩箱体(1)上的集气罩(2)、低温等离子体反应装置(3)、风机(4)、切换风阀(5)、排气口(6)、曝气头(7)，集气罩(2)的顶部通过管路依次与低温等离子体反应装置(3)、风机(4)、切换风阀(5)连接，压缩箱体(1)下方设置渗滤液池(8)，所述的气体切换风阀(5)分别与排气口(6)、曝气头(7)连接，曝气头(7)位于渗滤液池(8)上方。该装置收集将恶臭气体封闭在相对密闭的环境中，提高对恶臭气体的收集效率，采用低温等离子体反应装置除臭杀菌效率高，且无二次污染，操作简单可靠。

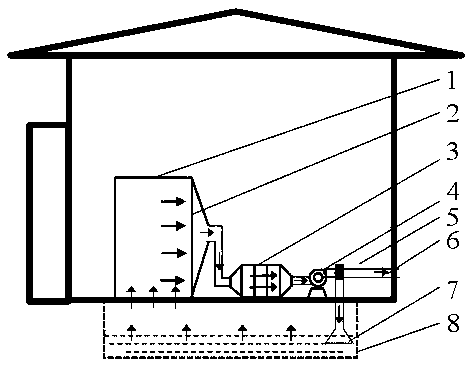

摘要附图
权利要求书
1.一种垃圾中转站垃圾压缩箱及渗滤液恶臭气体的净化系统，其特征在于，该系统包括垃圾压缩箱体(1)和固定设置在压缩箱体(1)上的集气罩(2)、低温等离子体反应装置(3)、风机(4)、切换风阀(5)、排气口(6)、曝气头(7)，集气罩(2)罩的顶部通过管路依次与低温等离子体反应装置(3)、风机(4)、切换风阀(5)连接，压缩箱体(1)下方设置渗滤液池(8)，所述的气体切换风阀(5)分别与排气口(6)、曝气头(7)连接，曝气头(7)位于渗滤液池(8)上方。
2.如权利要求1所述的垃圾中转站垃圾压缩箱及渗滤液恶臭气体的净化系统，其特征在于，上述集气罩(2)入口设置有金属滤网，金属滤网的网孔为10-30目。
3.如权利要求1所述的垃圾中转站垃圾压缩箱及渗滤液恶臭气体的净化系统，其特征在于，上述的低温等离子体反应装置(3)包括低温等离子体反应管、低温等离子体电源，低温等离子体反应管为线筒式低温等离子体反应管阵列分布，单根管长度为500-800mm，内筒体直径为90-110mm，低温等离子体电源为高压脉冲电源，其频率为20kHz，最大功率为2kW。
4.如权利要求1所述的垃圾中转站垃圾压缩箱及渗滤液恶臭气体的净化系统，其特征在于，上述的曝气头(7)为锥形。
5.如权利要求1所述的垃圾中转站垃圾压缩箱及渗滤液恶臭气体的净化系统，其特征在于，上述垃圾压缩箱体(1)包括箱体和装在箱体上垃圾车进入垃圾压缩箱的卷门。
说明书
垃圾中转站垃圾压缩箱及渗滤液恶臭气体的净化系统
技术领域
本发明涉及一种垃圾中转站垃圾压缩箱及渗滤液恶臭气体的净化系统，属于环境保护的气体的净化领域。
背景技术
城市垃圾中转站是垃圾中转、压缩、轻量化的重要场所，由于生活垃圾一般含有较多的有机物和一定的水份，在垃圾倾倒及垃圾渗滤液中由于通风不好易受到微生物的作用会产生发酵臭气，其主要成份为H2S和NH3，此外还有甲硫醇、甲胺、甲基硫等有机气体等。以上气体挥发性较大，而且部分气体有毒发臭，刺激性气味大，给周围的空气环境质量带来严重污染，对居民和卫生保洁工作人员的工作、生活和身心健康造成很大危害。尤其是炎热的夏季，垃圾收集点、中转站附近的异恶臭味更加严重，环境污染更加严重。
垃圾站消除异臭味的传统方法主要有药液喷淋法、生物除臭法、活性炭吸附法等，其中，药液喷淋法处理的中间产物过程中，喷射的药液飘浮在环境中，尤其是对长期在中转站工作的环卫工人有较大的危害;生物滤池法处理采用方法是非水溶性的恶臭气体处理方法，不能即开即用，不合适垃圾中转站即时除臭。近年来，低温等离子体废气治理技术开始应用于垃圾站除臭，其处理废气在于通过高能或者高活性自由基，将有害废气分子在瞬间进行分解或者氧化，降解成二氧化碳和水等无毒物质，技术简单可靠，装置即开即用，特别是适用范围广、对不同的臭气分子都有较好的处理效果。该技术的不足之处是在除臭过程中会产生大量的臭氧而形成二次污染;另外，恶臭气体高效收集也存在不足。
发明内容
本发明的目的在于针对现有技术存在的问题提出一种垃圾中转站垃圾压缩箱及渗滤液恶臭气体的净化系统，该系统将收集恶臭气体封闭在相对密闭的环境中，采用低温等离子体反应装置除臭杀菌效率高，且无二次污染，操作简单可靠。
本发明提供一种垃圾中转站垃圾压缩箱和渗滤液恶臭气体的净化系统，包括垃圾压缩箱体1和固定设置在压缩箱体1上的集气罩2、低温等离子体反应装置3、风机4、切换风阀5、排气口6、曝气头7，集气罩2罩的顶部通过管路依次与低温等离子体反应装置3、风机4、切换风阀5连接，压缩箱体1下方设置渗滤液池8，所述的气体切换风阀5分别与排气口6、曝气头7连接，曝气头7位于渗滤液池8上方。
上述集气罩2入口设置有金属滤网，金属滤网的网孔为10-30目。
上述的低温等离子体反应装置3包括低温等离子体反应箱、低温等离子体电源，低温等离子体反应箱为线筒式低温等离子体反应管阵列分布，单根管长度为500-800mm，内筒体直径为90-110mm，低温等离子体电源为高压脉冲电源，其频率为20kHz，最大功率为2kW。
上述的曝气头7为锥形。
上述垃圾压缩箱体1包括箱体和装在箱体上垃圾车进入垃圾压缩箱的卷门。
与现有技术相比，本发明具有如下有益效果：
(1)本发明的装置将恶臭气体集中在相对封闭的环境中，提高对恶臭气体的收集效率;
(2)本发明的装置应用低温等离子体反应装置，对垃圾渗滤液和气体除臭，其恶臭气体在瞬间进行分解或者氧化，降解成二氧化碳和水等无毒物质，技术简单可靠，装置即开即用，特别是适用范围广、同时减少二次污染。
